极板导体材料和绝缘层材料相同的情况下，卷绕工艺不同，尤其是引出脚方式以及工艺质量不同，品质差别是非常明显的。他主要反映在与损耗正切角有关的参数变化上，其中感抗的影响不容忽视。

说到卷绕工艺不同、引脚方式以及工艺质量不同，恐怕要“牺牲”几只有代表性的电容了，等拍了照片，传上来给大家参考。不过我是肯定不能找齐全所有卷绕工艺不同、引脚方式以及工艺质量不同的电容，只找些有代表性的进行“解剖”。欢迎有这些方面资料的朋友参加提供资料。先谢谢了！！

通过解剖图片，方便大概粗略地分析他们之间的“特性”区别而已，有个大概的认识，总是比一无所知好吧，起码我个人就是这样认为的。

学习中!

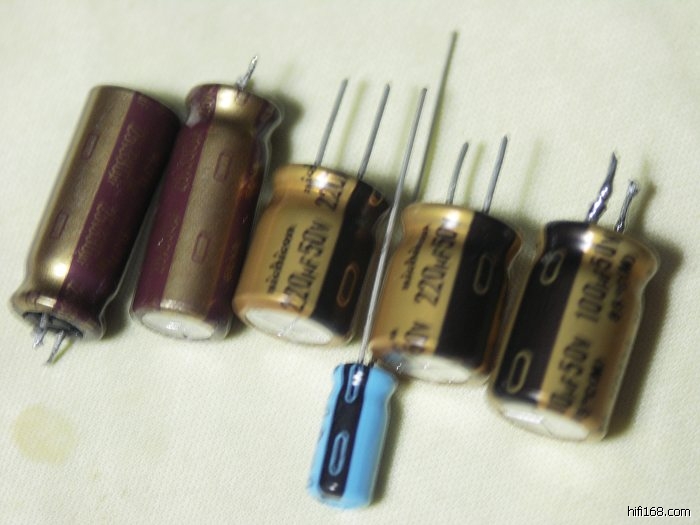

我们先了解一下我们最常见，也是最常用的电解电容，看看他们的外部结构特点：

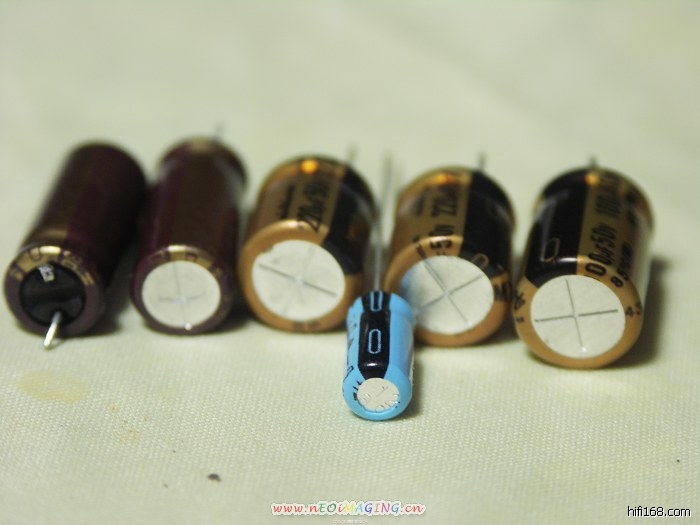

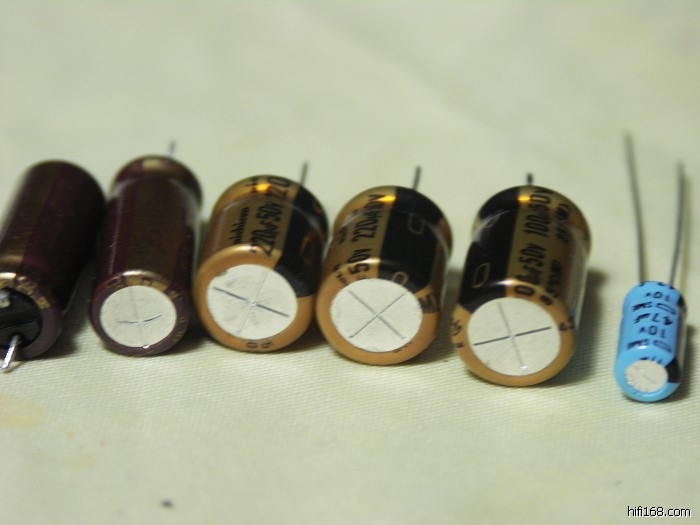

图中我们看到，1、体积较大；2、容量较大；3、耐压较高的电容，外壳顶部都会有十字或者Y字形的压痕，这是防止万一电容在超电压、超电流或不正常环境下，导致电容严重发热，至使电解液受热膨胀而爆炸的“释放口”。将爆炸“释放口”设置在顶部，是为了万一爆炸也不会炸坏旁边的其他元件，同时也可以减少电解液对电路版的腐蚀。

小容量的电容，有的就没有这些“释放口”了，大概是因为即使爆炸其能量也不大，影响也比较小吧。

      我们来看看电解电容的内部结构，它是由两片金属导体（通常是金属铝）中间加电介质材料隔离，然后紧密卷绕成圆柱形构成的。为了提高电容量，常常还加入（不同配方的）电解液。电解液如果蒸发干枯，电容量就会大大减小，性能明显下降以至于报废。

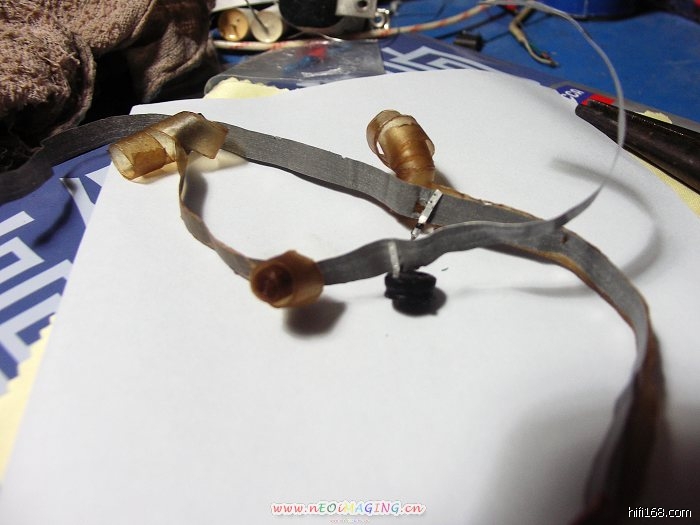

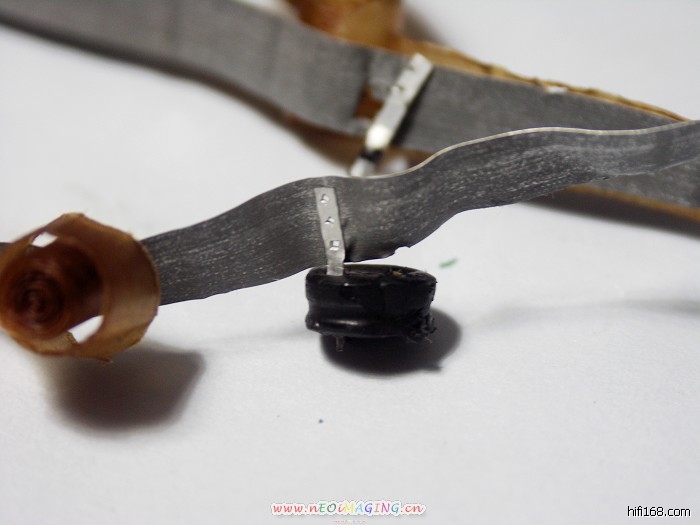

上图这里到了引出脚的位置

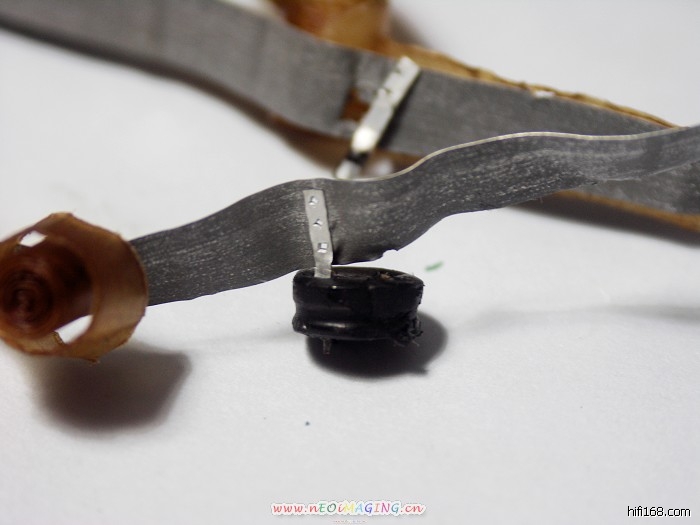

引出脚是压接引出的。

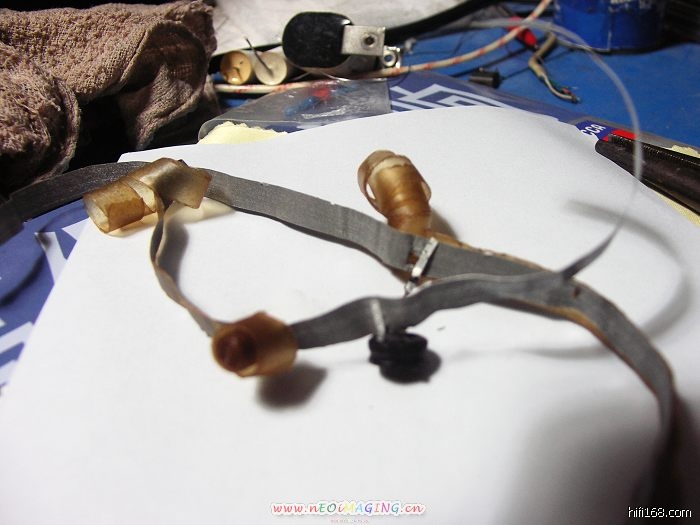

我们在照片上看到的两片金属导体，已经是比较厚的类型了，应该是一个品质比较好的电解电容。

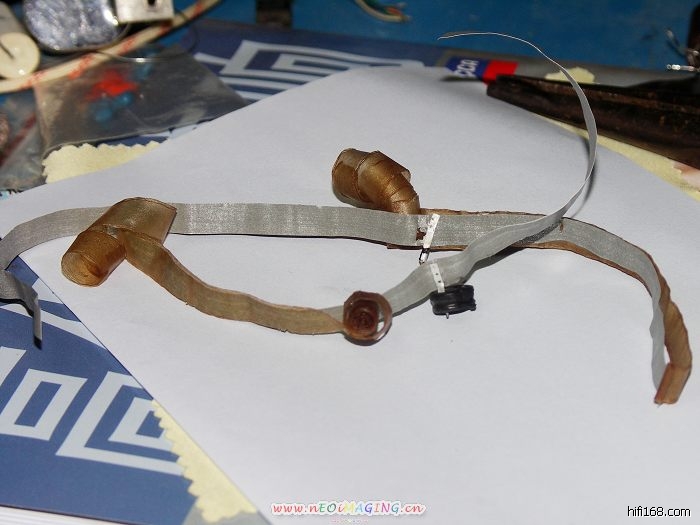

引出脚选择在由两片金属导体卷绕圈数的中间部分引出

我们来看看电解电容的内部结构，它是由两片金属导体（通常是金属铝）中间加电介质材料隔离，然后紧密卷绕成圆柱形构成的。为了提高电容量，常常还加入（不同配方的）电解液。电解液如果蒸发干枯，电容量就会大大减小，性能明显下降以至于报废。

    为了防止电解液蒸发干枯，电解电容一般都非常注意封口处理，通常使用优质橡胶加“电木”片，或者加环氧树脂封口。

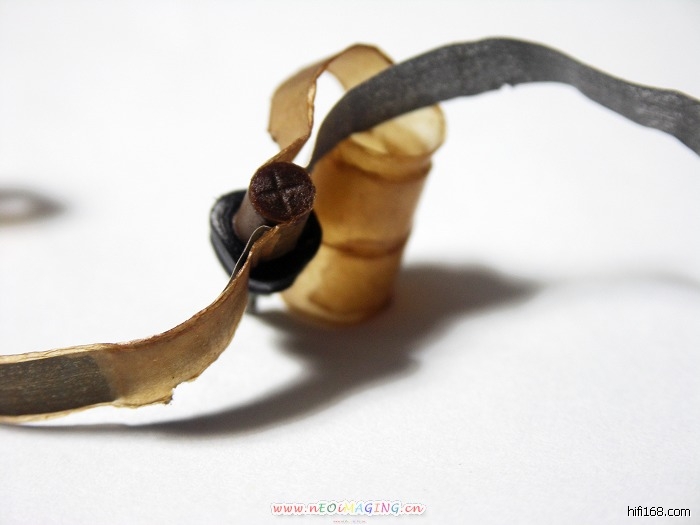

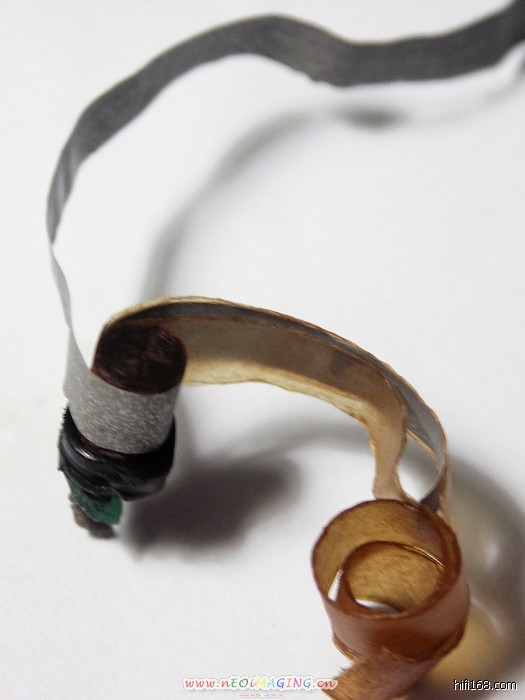

    引出脚以小铝管一端与金属片压接，另一端套入方便焊接的金属导线引出。

    由于这种紧密卷绕成圆柱形的结构，它就象两个紧密卷绕在一起的带式线圈，电感的形成就可想而知了。为了尽量减少电感的影响，引出脚选择了由两片金属导体卷绕圈数的中间部分引出，使引出脚的内圈数和外圈数基本相等，由于金属导体两端到引出脚的电流方向相反，产生的电感相互抵消；同时还可以减少金属导体两端到引出脚的直流内阻，降低电容极板导体的损耗。

但是，这种结构注定是很难完全排除电感影响的；如果两片金属导体非常薄，金属导体两端到引出脚的直流内阻就比较大了，电容极板导体的损耗将大大增加，品质将明显下降。

我们在照片上看到的两片金属导体，已经是比较厚的类型了，应该是一个品质比较好的电解电容。

由于电解电容很难完全排除自身电感的影响（还没有考虑分布电感的因素），加上电容极板导体的损耗相对比较大，所以电解电容的频率特性、尤其是高频特性是比较差的。而且，引出脚工艺、卷绕工艺和金属导体质量，包括电解液的不同配方等等、等等，都能够明显影响电解电容的品质，要制造出品质优良的电解电容就不是一件简单的事情了。品质优良的电解电容，价格就不会便宜。

为了进一步减少电解电容的极板导体的损耗，除了选择优质金属导体，减少卷绕圈数外，缩短金属导体两端到引出脚的长度距离，是一个很好的办法。在相同容量要求时，我们可以把金属导体的长度减小，宽度增加，金属版有效面积不变，容量就一样了。

这样的好处是卷绕圈数减少，减少了自带电感，金属导体品质相同的情况下进一步减少了电解电容极板导体的损耗，频率特性、尤其是高频特性就能够相对大幅度提高。它的外形上看，是瘦高瘦高的，这就是我们常说的“音频专用”（电解）电容了。一般来说外形瘦高瘦高的电容，卷绕圈数少，自带电感小，极板导体损耗小，频率特性比较好；如果需要使用电解电容，这些外形瘦高瘦高的电容是音响器材应该优先选用的电容类型。

我们经常提到的纸质电容、油寝电容等“发烧”电容，他们的内部结构大体是一样的。相同品牌，仍然基本遵循“外形瘦高瘦高的比较好”的客观规律；同时仍然基本遵循前面说到的一些判断“经验”。

       当电流流过电容两金属极板时，两金属极板就会产生电场；如果这个电流是交变的，两金属极板在交变电流的作用下，就会产生与交变频率同步的交变振动，并在（电场）振动力与反（电场）振动力的作用下产生了额外的“杂波”。

哈哈！！振动是音响的大敌！“杂波”是干扰声音纯度、保真度的大敌！（喜欢这些额外杂波产生的“音染”是另外一回事）


为了减少这些影响，卷绕工艺就非常重要了。怎样才能减少振动呢？卷绕尽量紧密，是我们最先想到的办法。之后，又有些公司在加工完成后，对外壳进行均匀挤压以增加紧密度。这些措施实践证明是非常有效的。

三洋公司就更NB！干脆就把它们（极板）固体化。三洋公司的固体电解电容，应该是电解电容系列里的NB分子了。但是由于内部结构基本相同，相同品牌，仍然基本遵循“外形瘦高瘦高的比较好”的客观规律；同时仍然基本遵循前面说到的一些判断“经验”。
