楼主:泰山神龙

插线板改善---自制插线板---（重25斤的超厚铝合金插芯板 ） [复制链接]

泰山神龙
头像

  • 论坛博士后
  • 200
  • 5040
  • 2024-05-25
121#
t T
发表于 2024-08-08 19:57 |只看楼主

安装电源线插尾的状态 可以完全随着插尾的圆弧托起并固定定位



对于粗重电源线的插尾固定状态  插尾圆弧完全托起并固定定位

(2024/8/8 19:57:10 上传)


TOP
泰山神龙
头像

  • 论坛博士后
  • 200
  • 5040
  • 2024-05-25
122#
t T
发表于 2024-08-08 19:58 |只看楼主

增加了插尾固定圆弧的整体状态
TOP
泰山神龙
头像

  • 论坛博士后
  • 200
  • 5040
  • 2024-05-25
123#
t T
发表于 2024-08-08 20:00 |只看楼主

关于紫铜屏蔽方面  在设计方面也参考了很多设计

从紫铜材料应用方面  如果全部采用紫铜会增加成本 并且紫铜长期会氧化 影响美观  如果不采用会影响屏蔽效果

最后采用了 在盒子内周边全部垫10毫米紫铜板  如果以后在盒子里面安装其他电路板  把紫铜板拿出来 直接在紫铜板上打孔安装即可 不必破坏盒子本体。

这样 插线板最里面是10毫米紫铜板作屏蔽 盒子本体都是厚40毫米~45毫米的铝合金壁厚  并进行了喷砂亮银处理  构成屏蔽电磁干扰  且铝合金美观


目前盒子的紫铜板还在制作中 进行特殊工艺处理，这个是参考了鹦鹉螺插线板的工艺


可能很多烧友问 为什么一个插芯放在最前面 不放置在插线板中间？ 除了考虑以后安装缓启动与其他电路板以外，

还有一个原因是（参考了 鹦鹉螺的旗舰插线板 用了磁环 每个地线都缠绕屏蔽磁环几圈）这需要空间

因此后面会安装磁环 并且使用鹦鹉螺一样的地线缠绕在磁环上   当然磁材质与机线学习了   你懂的

另外插芯安装在最前面 其他两个插芯的空间已经预留 并且加工了插芯固定孔 （只需要上盖加工出孔即可 成为可以安装3个插芯的插线板）

这个就是为什么把 插芯放在盒子的最前面的 2个原因。
TOP
泰山神龙
头像

  • 论坛博士后
  • 200
  • 5040
  • 2024-05-25
124#
t T
发表于 2024-08-08 20:08 |只看楼主

未完待续
TOP
泰山神龙
头像

  • 论坛博士后
  • 200
  • 5040
  • 2024-05-25
125#
t T
发表于 2024-08-10 18:15 |只看楼主

今天把机柜的层间隔 调整了一下

（这个自制的机柜可以任意组合，任意调整层间距与增加层数，任意拆解，任意缩短尺寸与延长尺寸)

如果作不到这个功能， 那么你买设备的时候 就需要考虑机柜或者机架的尺寸包括层数

否则设备买回来放不进去，或者后买的新设备放入的时候会不太合适。

机柜里面有导轨滑动固定槽， 我设计了一个电源线尾插支撑板，
无论 功放机与解码器 摆放到机柜里面的任何高度，电源线尾插支撑板 通过导轨都可以滑动到 任何高度
保证电源线垂直插入设备， 不垂斜下来。(帖子91楼有照片图示）



调整前（层间隔状态）


调整后（层间隔状态）
TOP
泰山神龙
头像

  • 论坛博士后
  • 200
  • 5040
  • 2024-05-25
126#
t T
发表于 2024-08-10 18:16 |只看楼主

未完待续
TOP
泰山神龙
头像

  • 论坛博士后
  • 200
  • 5040
  • 2024-05-25
127#
t T
发表于 2024-08-11 08:17 |只看楼主

今天有点时间  把铜进行液氮与保温处理
（除了液氮与低温箱进行低温保温  还有2道工艺处理  这里没有写 省略。。。）



向朋友借来的线材， 把线材平放到材质检测 的平台上，这样不会破坏线材 只是静态平放，然后开启材质扫描仪上进行材质扫描与探测。

扫描线材的时候 需要连续进行3种设备的检测，不仅仅只是一种设备检测， 每种设备都有局限性，但每种设备都有针对性。

根据扫描出来的报告与结果，个人采购了铜材， 再用设备进行铜的材质处理，得到与扫描结果一样的硬度与材质处理结果。
TOP
泰山神龙
头像

  • 论坛博士后
  • 200
  • 5040
  • 2024-05-25
128#
t T
发表于 2024-08-11 08:42 |只看楼主

未完待续
TOP
泰山神龙
头像

  • 论坛博士后
  • 200
  • 5040
  • 2024-05-25
129#
t T
发表于 2024-08-11 20:54 |只看楼主

买了3个古河NCF镀佬尾插（自制插线板需要安装这个配件）




唯一不足：  固定螺丝是铁的  不是紫铜冷冻的（火线是金色螺丝  零线是银白色螺丝  地线是黑色螺丝）
TOP
泰山神龙
头像

  • 论坛博士后
  • 200
  • 5040
  • 2024-05-25
130#
t T
发表于 2024-08-11 20:57 |只看楼主

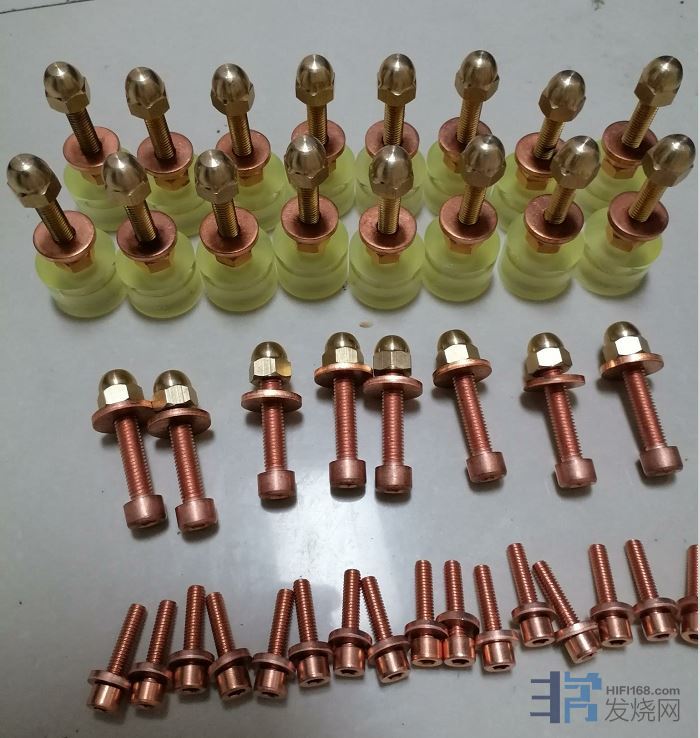

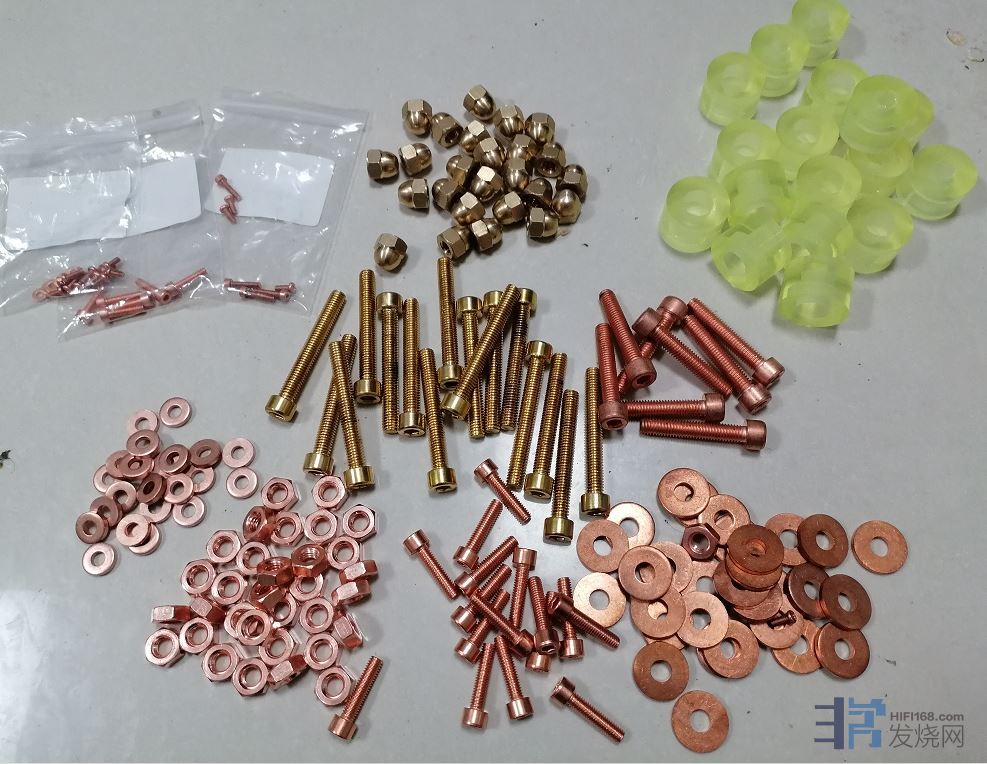

给古河NCF镀佬尾插 更换液氮冷冻后的紫铜螺丝


这个古河NCF镀佬尾插，市场上很多假货 假的13元左右 有的假货也卖180左右   假的也有NCF字样
大部分假货上面多一个铜片 是（口) 形 有高仿假货也有 (U)形 上面也有NCF字样 只有在外包装上有区别
TOP
泰山神龙
头像

  • 论坛博士后
  • 200
  • 5040
  • 2024-05-25
131#
t T
发表于 2024-08-13 19:05 |只看楼主

给脚架增加垫板  地板砖的地面不够硬  需要铝合金垫板   厚50毫米
TOP
泰山神龙
头像

  • 论坛博士后
  • 200
  • 5040
  • 2024-05-25
132#
t T
发表于 2024-08-13 19:08 |只看楼主

铝合金垫板称重一下 33公斤 够重 够稳 够厚 够硬







在厚50毫米的6061铝合金垫板上面 增加脚钉垫





把黑武士脚架放到厚50毫米的铝合金垫板上








给黑武士脚架上面 安装避震钉





整体看一下效果 非常稳固
TOP
泰山神龙
头像

  • 论坛博士后
  • 200
  • 5040
  • 2024-05-25
133#
t T
发表于 2024-08-13 19:16 |只看楼主

在地面与铝合金垫块之间  还有一层2毫米厚的聚氨酯吸震垫片 还没有安装
TOP
泰山神龙
头像

  • 论坛博士后
  • 200
  • 5040
  • 2024-05-25
134#
t T
发表于 2024-08-13 19:23 |只看楼主

论坛写的帖子---使用过的设备与线材具体感受
https://www.headphoneclub.com/thread-765299-1-1.html
TOP
泰山神龙
头像

  • 论坛博士后
  • 200
  • 5040
  • 2024-05-25
135#
t T
发表于 2024-08-14 18:48 |只看楼主

先手工打磨一下铝合金块的尖角，准备好手工打磨工具
一个砂轮 一个纸轮  砂轮打磨  纸轮抛光
TOP
泰山神龙
头像

  • 论坛博士后
  • 200
  • 5040
  • 2024-05-25
136#
t T
发表于 2024-08-14 18:50 |只看楼主

打磨前



打磨后
TOP
泰山神龙
头像

  • 论坛博士后
  • 200
  • 5040
  • 2024-05-25
137#
t T
发表于 2024-08-14 18:50 |只看楼主

用2毫米厚的聚氨酯减震垫片 垫到地面与铝合金接触之间
TOP
泰山神龙
头像

  • 论坛博士后
  • 200
  • 5040
  • 2024-05-25
138#
t T
发表于 2024-08-14 18:51 |只看楼主

整体效果
TOP
泰山神龙
头像

  • 论坛博士后
  • 200
  • 5040
  • 2024-05-25
139#
t T
发表于 2024-08-16 19:05 |只看楼主

经过一个半月的折腾  插线板终于完成了  从开始的改善到最终全部全新 重新制作了一遍

今天收到了铝合金插线板的表面氧化喷砂亮银的快递



盒子进行了3个插芯的设计 可以安装3个插芯  同时两侧进行了强化

留有安装紫铜板的空间同时，还增加了手指进去拿紫铜板的空间（槽尽头左右有两个让空）





给盒子称重一下    仅一个盒子就5.4公斤 盒子壁厚30毫米
TOP
泰山神龙
头像

  • 论坛博士后
  • 200
  • 5040
  • 2024-05-25
140#
t T
发表于 2024-08-16 19:10 |只看楼主

开始组装插线板与安装尾插
TOP
