电源线改变声音的原因分析和测试,以及让纯银线变得厚润耐听的方... [复制链接]

1#
   。
    玩音响,线材是一道绕不过的坎。从上个世纪70年代末期,欧美一些音响技术人员和发烧友就发现线材对音响的效果有明显的影响,开始有意识增加音响线材导体的直径,以减少传输电阻。80年代中期,日本通过发展金属冶炼和提纯技术,为音响线材提供纯度更高的导体,4N5N甚至6N高纯无氧铜相继被开发出来。90年代,日本古河电工发明单晶铜的冶炼方法,把线材导体纯度推向极致。而欧美的线材厂家则通过改变线材结构和编织方法提出自成体系的调声理念,也都取得了卓越的成效。伴随着线材技术的发展,其价格也直线攀升,从几百、几千,到几万、十几万!


    与此同时,发烧友圈子关于线材的争议也从来没有停止过,有的拥有过百万的器材,却只用几百元的线材,也有的全套线材价格超过了器材。国内几大音响论坛,每每都会有线材到底是否有用的争论帖子,最终谁也无法说服谁。国外著名的发烧友伊森·温纳(Ethan Winer),身兼录音工程师、大提琴演奏家、电路设计师、软件工程师,在音频技术的各个领域均有所建树,在他的著作里彻底否定音响线材被夸大的效果,认为只要线材的电气参数一样,昂贵的线材和低价的线材发出的声音没有区别,并通过零差检测来证明这个观点。


   电源线的困惑


    镁声从第一次听出线材的差别开始玩线,到成为进口品牌线材的国内代理,十几年来,从未停止过对线材的思考和尝试。音响线材有数字线、信号线、喇叭线、电源线等几类,对于其他几种音响线材,传输线理论已经通过以下的等效电路模型,揭示了这些线材调声的奥秘。并通过测定线材相应的电气参数,和实际听感相联系,用于指导线材的设计。(例如日本立体声杂志,连续做了多期的线材分布参数、结构和听感关系的研究。——补记。)

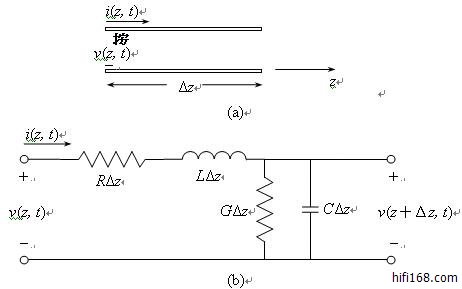

1. 传输线之等效电路模型
R=两导体中单位长度的串联电阻,单位
Ω/m
L=
两导体中单位长度的串联电感,单位
H/m
G=
两导体中单位长度的并联电导,单位
S/m
R=
两导体中单位长度的并联电容,单位F/m

    而对于电源线,上述电路模型虽然依然成立,但其电气参数无法和听感进行联系,并且无法回答以下两个致命的问题:

    问题一:电源线从小区变压器到楼宇配电箱再到发烧友家里,其长度至少有几十上百米,前面用的都是几元或十几元一米的普通低压电线电缆,为什么只更换最后的一两米就可以对声音造成巨大的变化?

    问题二:信号线、喇叭线传输的是音乐信号,线材的分布参数会对信号和电流造成微小的扭曲,产生不同的听感。但电源线传输的只是50/60HZ交流电,频率极低,只要过流能力足够,那些微乎其微的感抗、容抗,怎么会影响到声音的效果呢?谁又能测出50Hz交流电通过线材之后,波形产生了哪些变化?

    这两个问题,是“电源线无用论”者的杀手锏。迄今为止,镁声没有看到对这两个问题的科学合理的解释。哪怕是顶级发烧线材厂家,也回避这两个问题,只宣传自己的电源线采用了什么材料、什么结构,对声音会带来怎样的提升。这就像中医,只知道某味汤药可以治疗某种疾病,这种汤药的有效成分是什么,其起作用的机理是什么,一概无可奉告。当然,也不排除他们是知道电源线改变声音的机理的,但作为技术秘密绝不外泄。甚至用另外的一套说辞,来讲电源线的“故事”。


   探究电源线的奥秘


    记得多年以前,镁声重新调整音响器材的摆放位置,有条电源线不够长,于是临时把两条电源线用连接头串起来代替。两条电源线等效两个电阻,根据电工常识,串联电路中电阻不同的安放位置是不会对电路的电压和电流产生任何影响的,所以当时没留意先后顺序,只是随机插在一起。听了几天,想着把两条电源线的位置调换过来试试,结果一听发现大为不同:紧挨着器材的那条电源线对声音的影响更大!

    当时镁声对这个现象的初步推测是:音响器材属于非线性负载,工作时会对供电电源线产生“谐波冲击”(姑且用这个名称吧,也许不够确切),通过对紧挨着器材的那一两米电源线的结构和材质设计,可以组合出合理的“电气参数”,一定程度地缓冲梳理谐波的冲击,让电源供应更加有序和充分。


    以上推测比较好地回答了前面的第一个问题,但仍然有待通过实验和测试数据来验证。而且对于前面提出的第二个问题,也需要进一步研究。为此,镁声专门购置了相关仪器,来测试音响器材工作时,供电到底发生了什么变化。

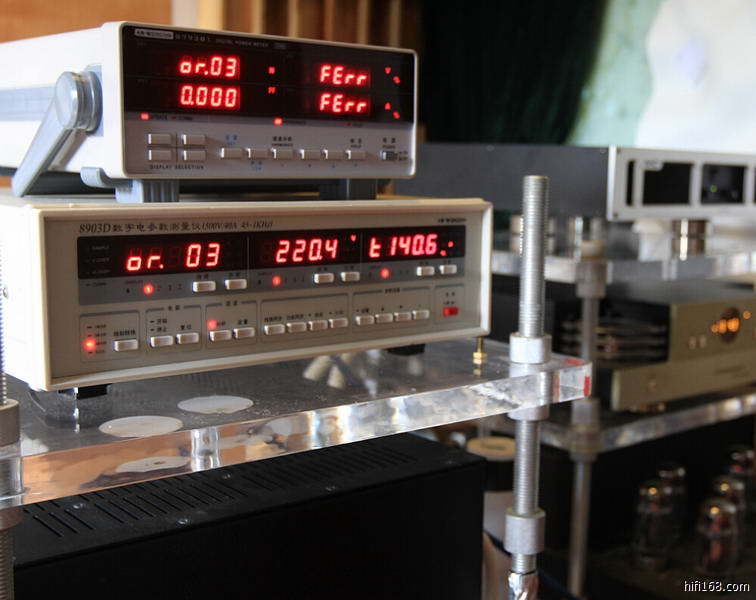

    如下图所示,把两台电参数测量仪分别接到两路专线排插上,在排插插上电炉,证明测量仪工作良好,由于电炉属于阻性负载,没有对电源谐波参数产生影响。然后把音源、前级和后级分别接入排插。






    在没有打开后级的时候,镁声家里的供电质量很好,电压是220V,谐波电压分量是0.8%,完全符合国家供电质量标准。但打开后级后,虽然谐波电压略微升高到1.0%,谐波电流比例就大幅攀升到140.6%

    也就是说,音响器材工作的时候,电源线内流通的不仅仅是50Hz的工频电流,更有大量的100Hz~2500Hz(仪器只能测量2~50次谐波,实际有可能更高)的谐波电流存在,其总量甚至超过50Hz基频的电流强度!(更有趣的是,当用信号发生器播放不同频率的声音,谐波电流发生了相关联的变化。)


         50Hz的工频电流属于低频范畴,电磁场变化频率较低,电磁辐射水平也较低,但2000Hz以上的谐波,就会引发不可忽视的电磁辐射。加上器材工作时内部电路产生的高频电磁波,一起在电源线导体的约束下传输、震荡。


    电磁波在空气中的传播速度接近光速,但在良导体中的传播速度比较慢,并且会快速衰减。当遇到反射界面或者传播介质发生变化,会产生反射(这也说明了为什么电源头尾、插座这些不起眼的小配件,为什么对声音的影响那么大)。电磁波一部分被导体、绝缘体和屏蔽层吸收,一部分反射回线材导体和器材内部,会加倍造成输入电流波形的扭曲紊乱和相位失真(如下图所示)。
[attachimg]528514[/attachimg]

注:红色为电压波形,**为电流波形。


    众所周知,功率放大器实质是一个阀门,它不能无损放大音乐信号,而是用音乐信号来控制输出电流的大小,而输出电流源于供电电流。器材内部供电部分会有整流电路,但急剧变化的供电电流常常会超出电路的调整能力,最终使输出信号或功率电流产生波动和染色,从而改变了声音。


    接下来就是漫长繁琐的测试工作——测量不同结构的发烧电源线,在器材播放不同频率的单音信号时,谐波的变化;归纳不同的屏蔽、不同的绝缘、火线地线零线不同的材质,会出来什么样的声音;测试不同的电源处理器,会对谐波产生什么样的影响以及听感变化。过程不一一细说了,有时间把一些对玩音响玩线材特别有用的结论报告一下吧。
-
最后编辑镁声绕梁 最后编辑于 2015-11-06 09:02:23
本主题由 版主 eric 于 2015/11/19 9:06:28 执行 设置精华/取消 操作
分享 转发
.
.
————每一支导体,每一套钉垫,内部都潜藏着小小的精灵,只要找到并解除她的束缚,她就会为您深情地歌唱————.
.

.
.
.
TOP
2#


晕死,怎么不能上图了。都压成20多k的jpg格式了。还是说无效文件。谁能教教我~~
.
.
————每一支导体,每一套钉垫,内部都潜藏着小小的精灵,只要找到并解除她的束缚,她就会为您深情地歌唱————.
.

.
.
.
TOP
3#

回复 2# 镁声绕梁 的帖子

我以前也遇到过,换个同事的电脑就可上传照片了.
最后编辑hfllm.ok 最后编辑于 2015-11-05 12:28:31
TOP
4#

难得的好贴,明明白白,有的放矢发烧!通过对搞EMI干扰提升器材音质绝对一条正确的路子。
最后编辑cy795 最后编辑于 2015-11-05 11:58:38
TOP
5#

楼主这真正是钻研!赞!
TOP
6#

相当赞的好文!继续继续!
我的淘宝小店:杰长老耳机音响店
TOP
7#

所谓的听感指导线材设计还真是头一次听说。。ABX盲听的话,还能说得上有些科学依据,否则王婆卖瓜就不要搬一大堆理论数据出来。。直接吹不用交税的,但请不要以科学的名义反科学。。
TOP
8#

该用户帖子内容已被屏蔽
<a href="http://www.dapoba.tw">視訊聊天</a>
TOP
9#

原帖由 hfllm.ok 于 2015/11/5 11:17:00 发表
我以前也遇到过,换个同事的电脑就可上传照片了.


多谢指导,果然可以了。
.
.
————每一支导体,每一套钉垫,内部都潜藏着小小的精灵,只要找到并解除她的束缚,她就会为您深情地歌唱————.
.

.
.
.
TOP
10#

原帖由 cy795 于 2015/11/5 11:53:00 发表
难得的好贴,明明白白,有的放矢发烧!通过对搞EMI干扰提升器材音质绝对一条正确的路子。

多谢鼓励!说到关键处了,电源线也是EMI治理的延伸。
.
.
————每一支导体,每一套钉垫,内部都潜藏着小小的精灵,只要找到并解除她的束缚,她就会为您深情地歌唱————.
.

.
.
.
TOP
11#

原帖由 zjize 于 2015/11/5 13:12:00 发表
相当赞的好文!继续继续!


谢谢。尽快更新。
.
.
————每一支导体,每一套钉垫,内部都潜藏着小小的精灵,只要找到并解除她的束缚,她就会为您深情地歌唱————.
.

.
.
.
TOP
12#

假如帖主的说法成立,幸甚!!!
在机内置个电路(并有选择……),电源线就成为工业产品了。
TOP
13#

所以镁声对前面两个问题的回答是:

      问题二:信号线、喇叭线传输的是音乐信号,线材的分布参数会对信号和电流造成微小的扭曲,产生不同的听感。但电源线传输的只是50/60HZ交流电,频率极低,只要过流能力足够,那些微乎其微的感抗、容抗,怎么会影响到声音的效果呢?谁又能测出50Hz交流电通过线材之后,波形产生了哪些变化?




——如果给电源线接上纯阻性负载(例如固定功率的电炉),不同的电源线对供电波形的改变是微乎其微的,甚至是无法测出的。但对于音响器材这类非线性负载,工作时会产生大量的高频谐波电流和电磁波,并且随着音乐信号的变化快速波动,电源线不同的电气参数,就会通过影响谐波电流和电磁波的变化过程,对器材的音频或功率信号输出产生影响。最终影响声音效果.



        问题一:电源线从小区变压器到楼宇配电箱再到发烧友家里,其长度至少有几十上百米,前面用的都是几元或十几元一米的普通低压电线电缆,为什么只更换最后的一两米就可以对声音造成巨大的变化?



——音响器材工作时产生的高频谐波会沿着电源线传导、反射并快速衰减。因此,距离器材越近的电源线路,其分布参数对声音的影响也越大。供电线路和电源专线主要是提供足够的能量,通常不需要特别的调声设计,最后的那个插座和直接连接器材的那条电源线对声音的影响才是最大的。




      明白了上述道理,对我们玩音响、选择电源线大有裨益,例如:

      1、镁声曾经认为,供电途径的环节越少越好,所以拉了多路专线,装上尾插,直入器材,结果效果并不好,声音粗糙直白!最后还是在专线的末端接上发烧插座,用高素质的发烧电源线连接器材。虽然看起来多了几个环节,但声音细腻度和情感都好了很多。

      2、音响器材供电途径的插头、尾插、插座芯、插座底盒和盖板、保险丝等,这些都是电磁波从一种介质进入另一种介质,并产生大量反射的地方,对声音影响很大,一定要用高素质的产品。

      3、不需要过于纠结入户电源线素质不高,只要过流量够,就从入户电箱开始拉专线、接发烧插座,一样可以得到明显的效果提升。因为供电途径上,距离器材越近,作用就越明显。

      4、尽量避免很多器材插在同一个插座上,这样会造成电磁波的串扰。如果专线数量不够,至少也要做到数码器材和模拟器材分开。如果CD机一定要和前级共用一个两位插座,在这个插座位多接一个带有一定长度电源线的插座,把CD机插在更远的插座上面,会让延长的这段导线衰减CD机产生的高频杂波,声音会有明显提升。

      5、玩音响,一定要注意端子连接的部位。例如很多烧友认为压接和锡焊相比,不会引入焊锡的染色。其实压接是两种金属界面的松散连接,中间有微小的空气层(等效于电容)、氧化层(氧化亚铜是半导体材料,等效于二极管),接触面对不同的信号频率有着不同的阻抗,同样会引入失真;而良好的锡焊是在两种金属间形成合金,焊锡导电率随然不高,但焊点对信号的各种频率一视同仁,保持同样的阻抗,电流通过时会更加顺畅保真。另外,螺丝压接还会带来导体表面损伤和晶粒扭曲破损的问题。 所以如果自己diy线材,优先购买能够焊接的接头(大家还记得NBS所谓的惊天一焊吗?)
.
.
————每一支导体,每一套钉垫,内部都潜藏着小小的精灵,只要找到并解除她的束缚,她就会为您深情地歌唱————.
.

.
.
.
TOP
14#

原帖由 altayman2014 于 2015/11/5 12:54:00 发表
楼主这真正是钻研!赞!

多谢鼓励。个人闭门造车鼓捣出来浅见,汇报出来希望能得到专家的指正。
.
.
————每一支导体,每一套钉垫,内部都潜藏着小小的精灵,只要找到并解除她的束缚,她就会为您深情地歌唱————.
.

.
.
.
TOP
15#

似乎能解释离音响端近的线对声音的影响比较大
TOP
16#

镁声还测试了开关电源的影响。即使是笔记本电脑那么小的开关电源,也会带来比变压器电源大几倍的谐波分量。所以用开关电源的器材一定要单独的专线。
.
.
————每一支导体,每一套钉垫,内部都潜藏着小小的精灵,只要找到并解除她的束缚,她就会为您深情地歌唱————.
.

.
.
.
TOP
17#

理论与实践结合的好文!
TOP
18#

我不懂这么高深科学理论,就从惯性思维方面疑问下。

1假设功放产生高频谐波电流和电磁波成立,解决最低成本是跟综式的消谐电路。功放厂家太即个了!!!

2CD类仍对电源线敏感,它也是功率变化大户(对应非线性负载)???另Lp纯外置马达仍能灵敏反应不同电源线声音变化,又从何解释呢?

3专线成本低,电源线相对成本高不少,这么个建议……从什么逻辑性来的???

4,帖主自己的1丶2点,以帖主理论与实践刚好相左的??帖主没留意???
最后编辑Real 最后编辑于 2015-11-06 22:42:09
TOP
19#

最后的电流电压图怎样得到的?你的负载是开关电源?要不要看看Fluke435的图?
TOP
20#

原帖由 小光 于 2015/11/6 21:04:00 发表
最后的电流电压图怎样得到的?你的负载是开关电源?要不要看看Fluke435的图?

电流落后于电压, 后面好象是个电感类负载. 比如说功放的电源变压器的初级线圈.
