夜玫瑰falling
针对功率管6p13p的三极管接法特性、结合前级推动管的增益与声音特性,推动管的阴极电阻进行了调整。选用了1.3K(之前6p12使用的是1.21K),能达到音色与功率管搭配的平衡。
原理是6p12屏耗更大、负压更深,而6p13负压浅了不少,会比它更易推动些。因此就能适当增大前级管的阴极电阻,在稍微降低一点增益的情况下,换来更为沉稳、平衡的声音输出。
前后级的耦合阻容、栅漏电阻。
耦合电容使用的一款国产精品:上海牌无极轴向电容,0.22uF600V。
这款电容已于之前几台胆机上进行了长期实践应用对比,素质优良,不输进口名牌同型产品。甚至比一些进口品牌更好。而性价比就更是高出一截。
后级功率管的栅漏电阻也使用了一款进口金属膜电阻,阻值选用了470K:
根据前级管的增益特性,结合后级管的负压,前级负载电阻亦作出相应调整;由原来6p12的100K调整为82K~91K:
这个调整,在满足6G2P良好特性前提下,能更好的适配另外几款高跨导、低内阻的前级管,能与后级功率管实现更到位的非线性互补。
前级管的阴极电阻、屏极电阻(包括负载及分压电阻),以及后级的栅漏电阻,共同决定了前级的放大系数及增益性能,同时亦会影响声音的表现。通过调整这几处电阻数值,能实现不同前级管子的工作点匹配,以及对后级管的驱动效果。
当然了,通过不同厂牌或不同材料元件的运用,也同样能微调声音的音色表现。这一点,在其他环节亦有不同程度的效果,具体就看各人的理解和运用积累了。
太阳

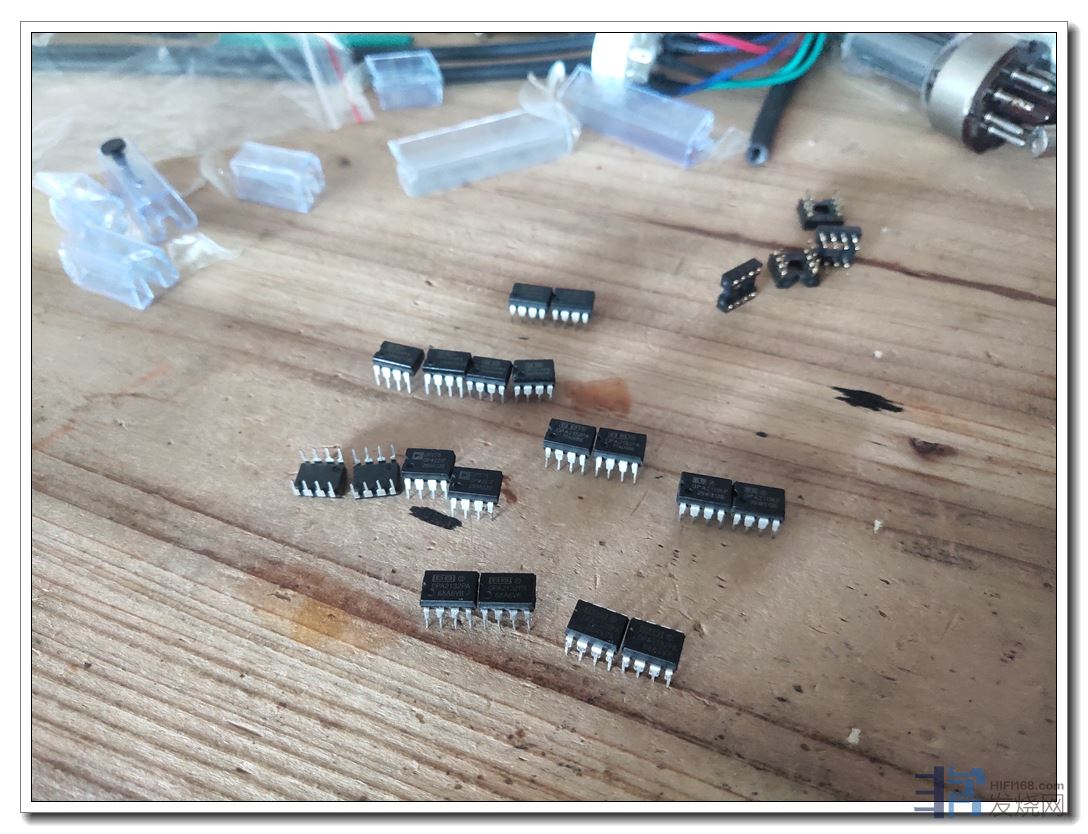

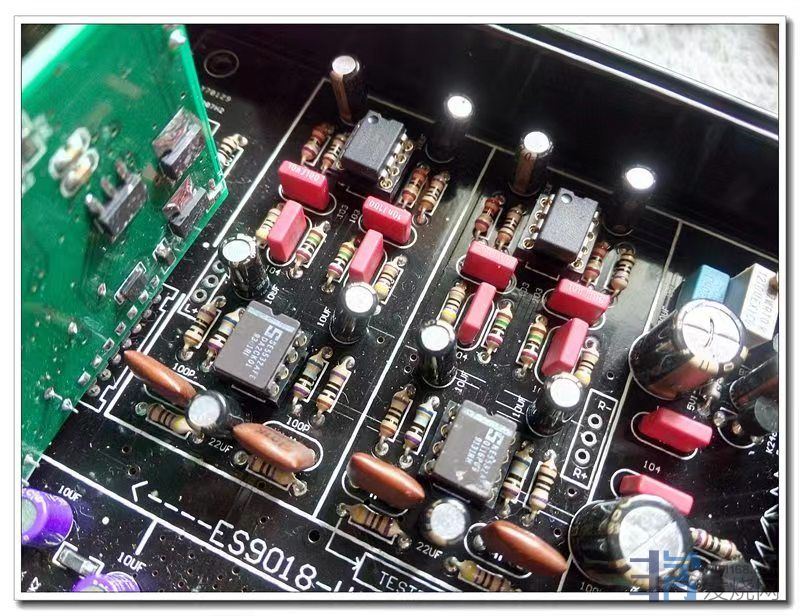

当晚他们7点半左右广州出发,预计10点左右到达。2点多之后各自休息。次日9点多,开始打磨解码。解码器还好,只是更换运放,并重新作谐振调校,不需要动电烙铁。 fallingforyou 发表于 2024/7/24 16:20:31
前后级的耦合阻容、栅漏电阻。耦合电容使用的一款国产精品:上海牌无极轴向电容,0.22uF600V。这款电容已于之前几台胆机上进行了长期实践应用对比,素质优良,不输进口名牌同型产品。甚至比 fallingforyou 发表于 2024/7/9 15:37:11
这款电容已于之前几台胆机上进行了长期实践应用对比,素质优良,不输进口名牌同型产品。甚至比 fallingforyou 发表于 2024/7/9 15:37:11
再来电源牛:
电源变压器是在初期6p12p双250V那款的基础上优化升级而来的。电压升级为双260V,同时前后级的灯丝电流配比也进行了优化,将前级过多的余量挪给后级使用,整体效率更高、性能更均衡。
分别安装后级灯丝第二栅极三接电阻;
主电源供电及整流、主滤波大水塘电容;一级滤波电容与释放电阻,以及前级灯丝等:
别让它停。
电位器、输入信号线,以及公共地线:
kkhuang
调谐振,选不同的零配件搭配,这些已经是一个成熟的音响设计师的做法,而不是音响工程师了。有yba的感觉,很多欧美小厂的规模,机器的品种还不如楼主呢,但他们就是挂了个鬼佬的名字,机箱漂亮一点,安装的鬼佬工人的手毛长一点,粗一点而已。kkhuang 发表于 2024/8/13 16:22:28
分别安装后级灯丝第二栅极三接电阻;主电源供电及整流、主滤波大水塘电容;一级滤波电容与释放电阻,以及前级灯丝等:[al fallingforyou 发表于 2024/8/13 16:09:17

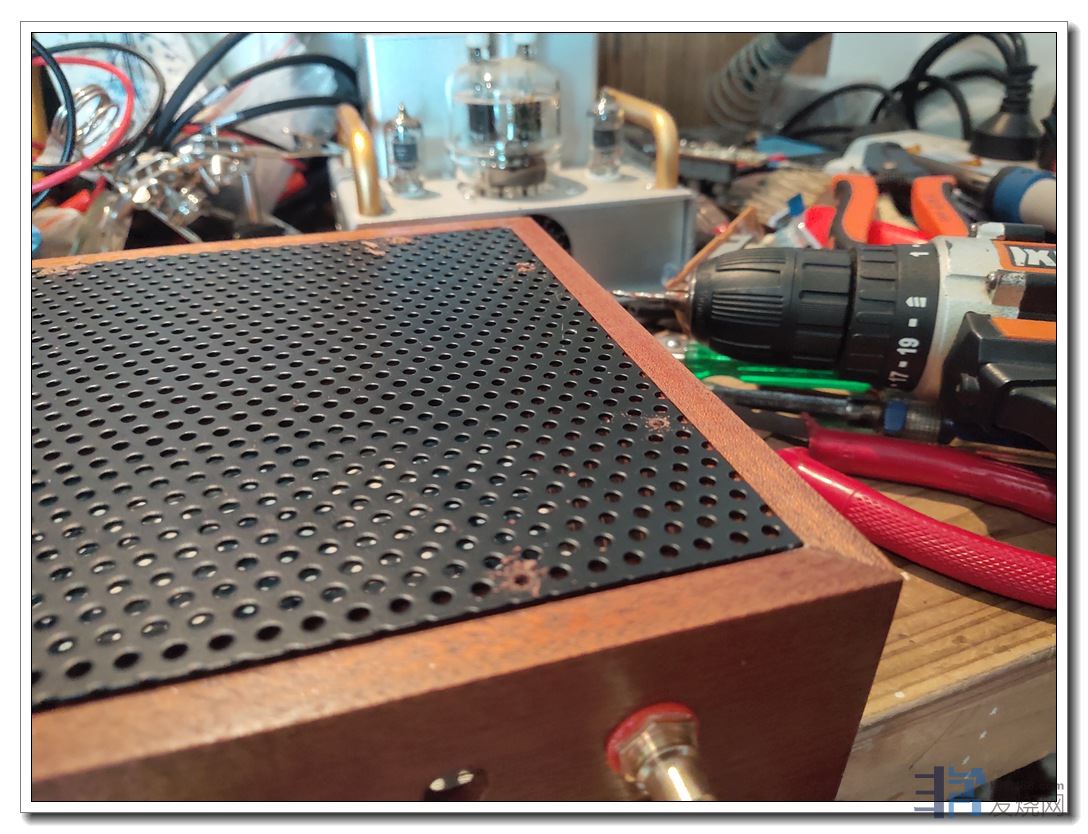

甲类胆机一向是发热大户,底板设计成筛孔,能极为有效的提升机箱内部元件的散热效果。

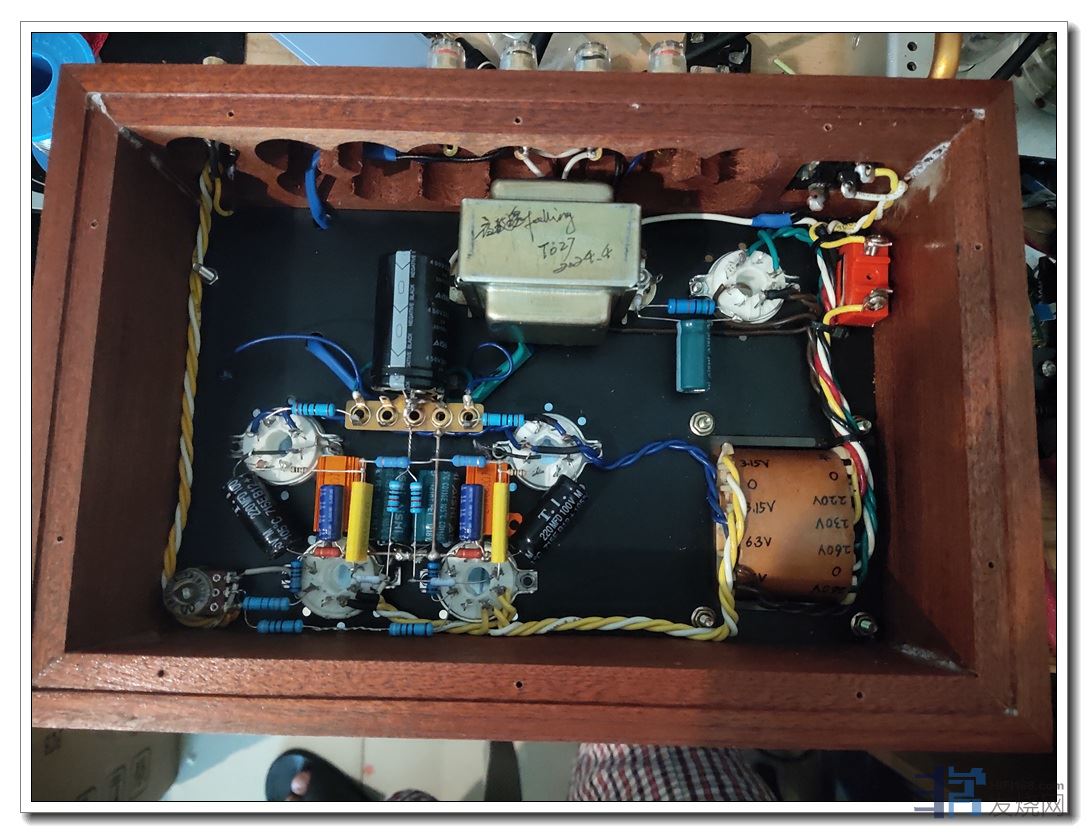

主电路与机箱连接焊接:
金属顶板与原木中框的安装、调整;
功率管屏帽焊接等:
OK,整机电路及工序接近尾声。
稍后上电、测试。
继续,木工环节:甲类胆机一向是发热大户,底 fallingforyou 发表于 2024/8/27 10:22:16
甲类胆机一向是发热大户,底 fallingforyou 发表于 2024/8/27 10:22:16

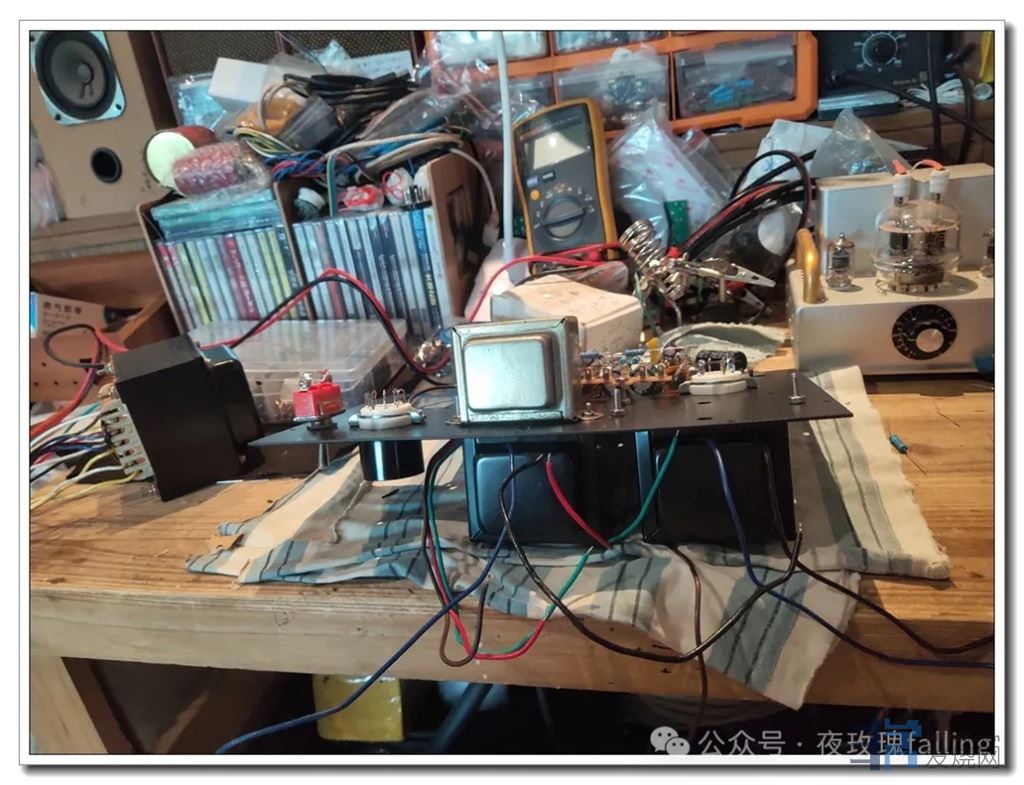

电源变压器设置了220、230V两个输入抽头。针对电网改造后市电普遍高出5~10V的情况,选用230V抽头。测试时市电223V左右,空载测试正常。
管子上场,负载测试。这些沉睡约半个世纪的管子,将要被唤醒了:

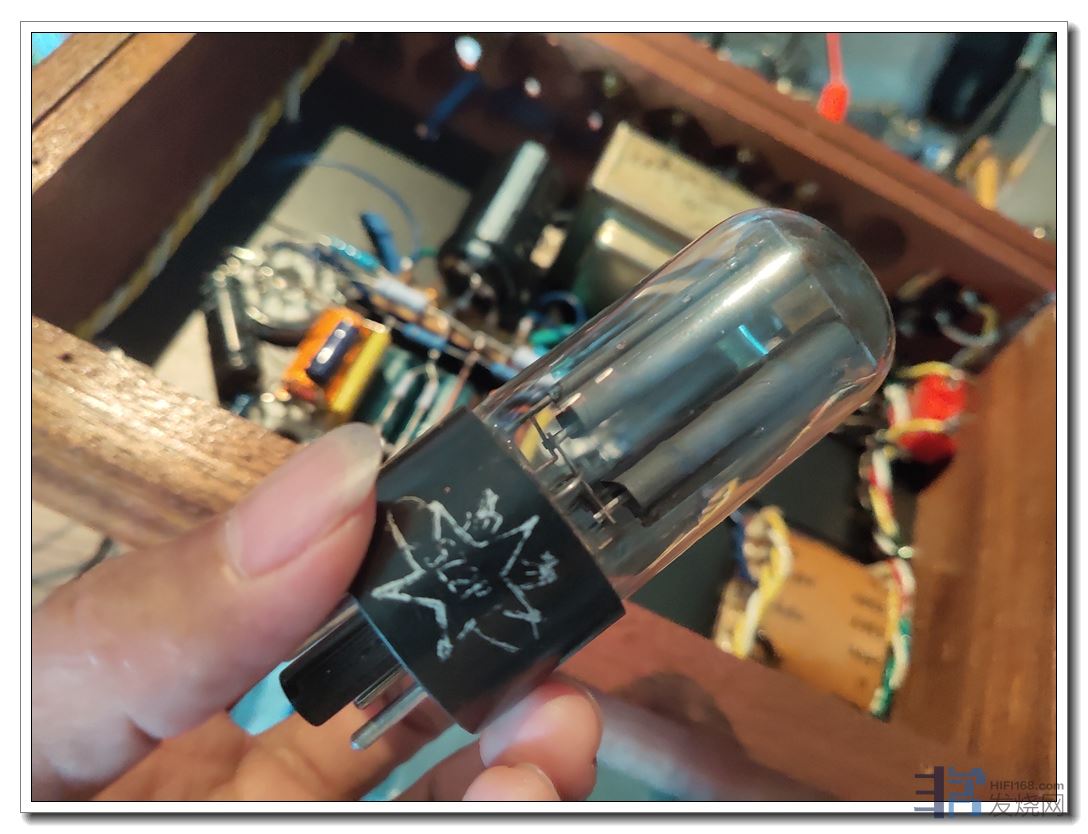

照例先上整流管。

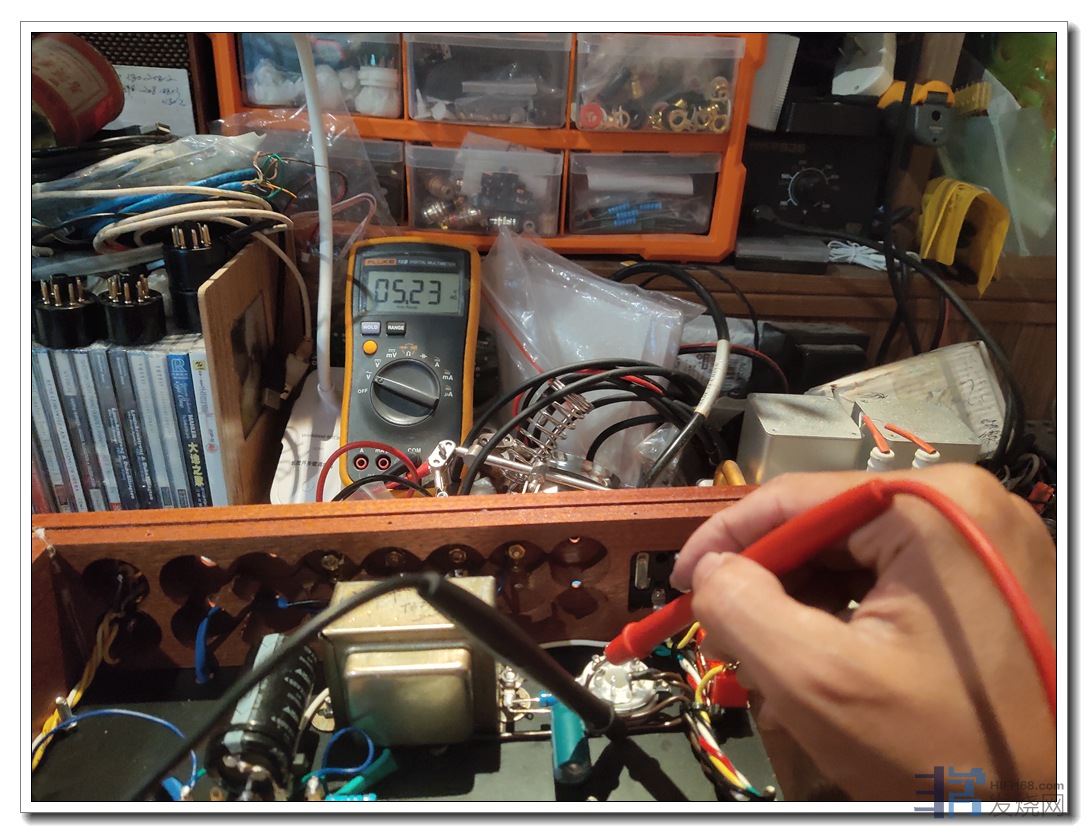

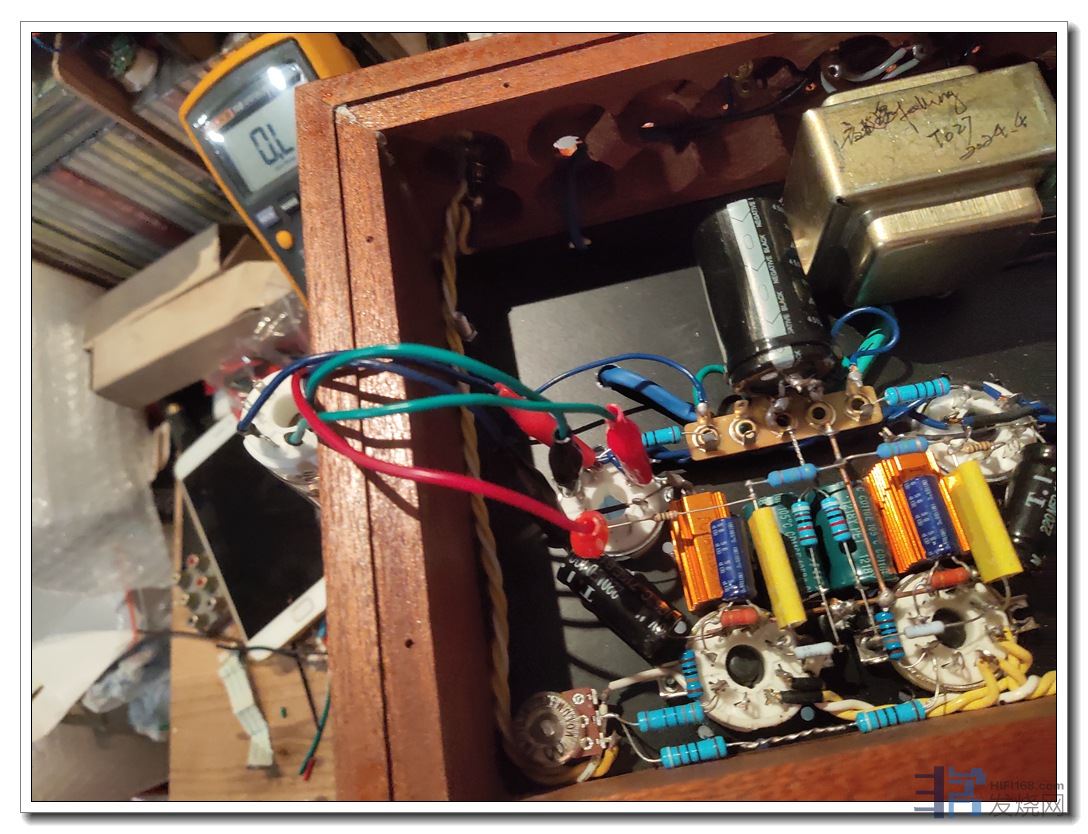

整流后先空载测试各级供电情况:
这支高州5Z2P整流管,已经为二十多台胆机进行过通电、开声等各种测试,并且时不时插上使用,一直没坏,非常难得!
正所谓脏活累活它先干、甘当绿叶与炮灰、任劳任怨不掉链,劳苦功高而又从不盖主,可谓不忘初心、高风亮节也......
整流供电环节测试过关。
直接全套管子上机,全面测试整机工作点:
重新开机,加电。
随着灯丝缓缓点亮,这几款沉睡了半个世纪左右的古董胆管,徐徐苏醒......
6G2P、6P12P、6P13P,以及选用的整流管,都是上个世纪50~80年代生产的胆管产品,而以60~70年代居多。那个时期,也是电子管的黄金年代。
几年前,开发制作6P12P时,有感于这些被人忽略、遗忘半个世纪的冷门胆管终于被唤醒、点亮、继续发光发热,受到触动、写下了一首小词。
在这次又一款冷门管6P13P首次唤醒之际,发这首小词上来,留作纪念:
唤醒你唤醒一场沉淀半世的梦以旧时初心再看这个繁嚣世界
--2020年,写给国产冷门老胆管
回来。上电、测试。先空载通电测试:电源变压器设置了220、230V两个输入抽头。针对电网改造后市电普遍高出5~10V的情况,选用230V抽头。测试时市电223V左 fallingforyou 发表于 2024/8/27 11:36:20
电源变压器设置了220、230V两个输入抽头。针对电网改造后市电普遍高出5~10V的情况,选用230V抽头。测试时市电223V左 fallingforyou 发表于 2024/8/27 11:36:20
不扯太远,回来继续:
这管子的负压远比其兄弟6P12低,5Z2P整流情况下,只有23.38V,只相当于6P12的三分之二左右--这也意味着它比6P12更容易驱动,前级的操作与运用空间、兼容程度也就更大些。

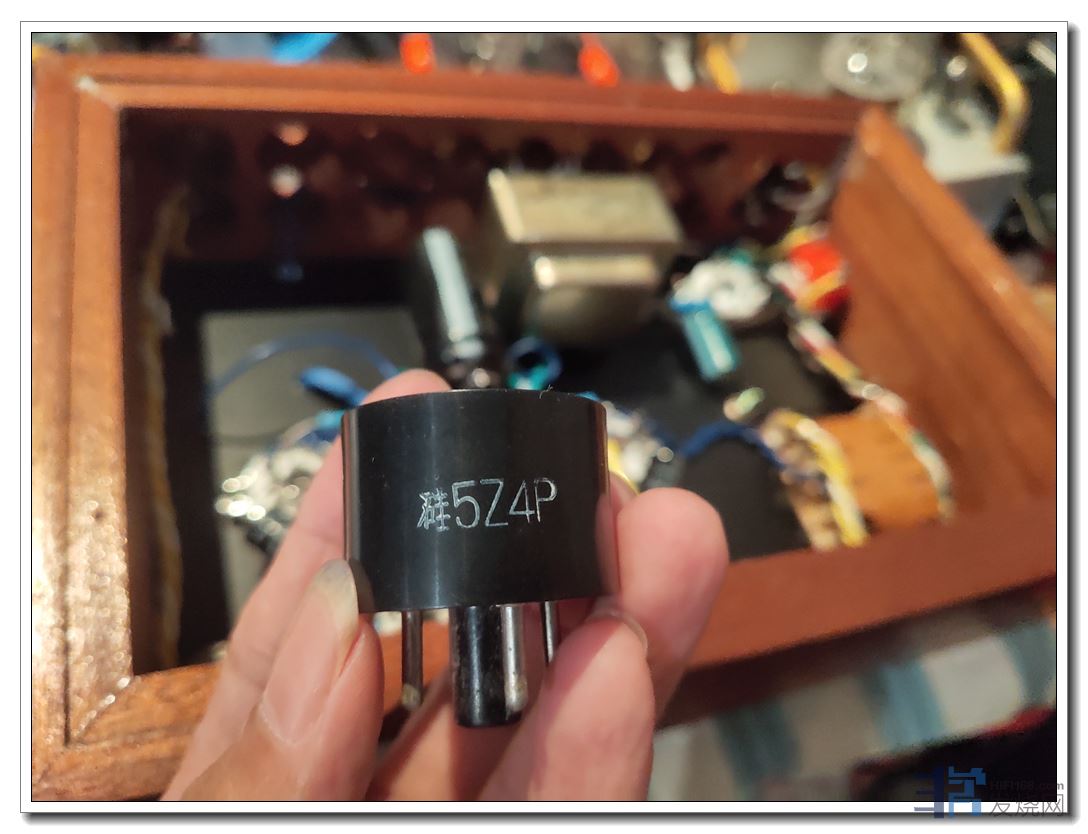

5Z2P压降大些、输出电压较低,未能完全发挥该方案潜力,换上5Z4P整流:
立竿见影。屏压提升约27V、负压提升约2.8V。
不过整个功率仍然不够看--5Z4P整流情况下,6P13屏耗只有约10.13瓦、折算到有效输出只勉强接近2.7瓦。
插上音源试了下,音量也很小(实际上即使2.7瓦也不应该如此)。对于这个现象,一度以为是电路或元件问题。后来检查也是,是电位器进了油渍导致接触不良。酒精清洗后声音正常了。
但只有2.7瓦的有效输出,不应该。按预算,应能与6P12接近,有3.5~4瓦左右的输出。
进行了各种检查、测试。
甚至使用了硅整流提升供电,仍然不理想。

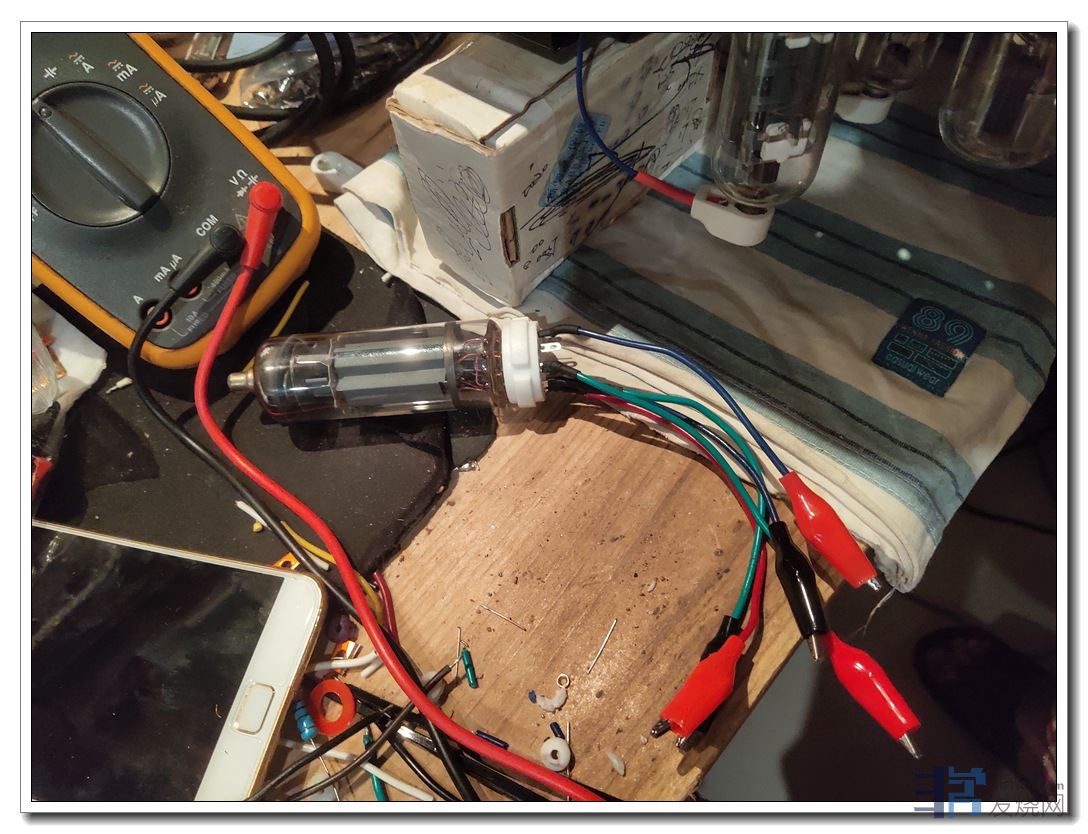

为了彻底印证工作点,索性制作了一个6P12的转换座上机调整、对照检查:
验证结果:很有可能是工作点问题。
首要的怀疑对象是后级阴极电阻数值的选取。
简单,继续直接粗暴上夹子、并联一只680欧电阻上去:
果然。

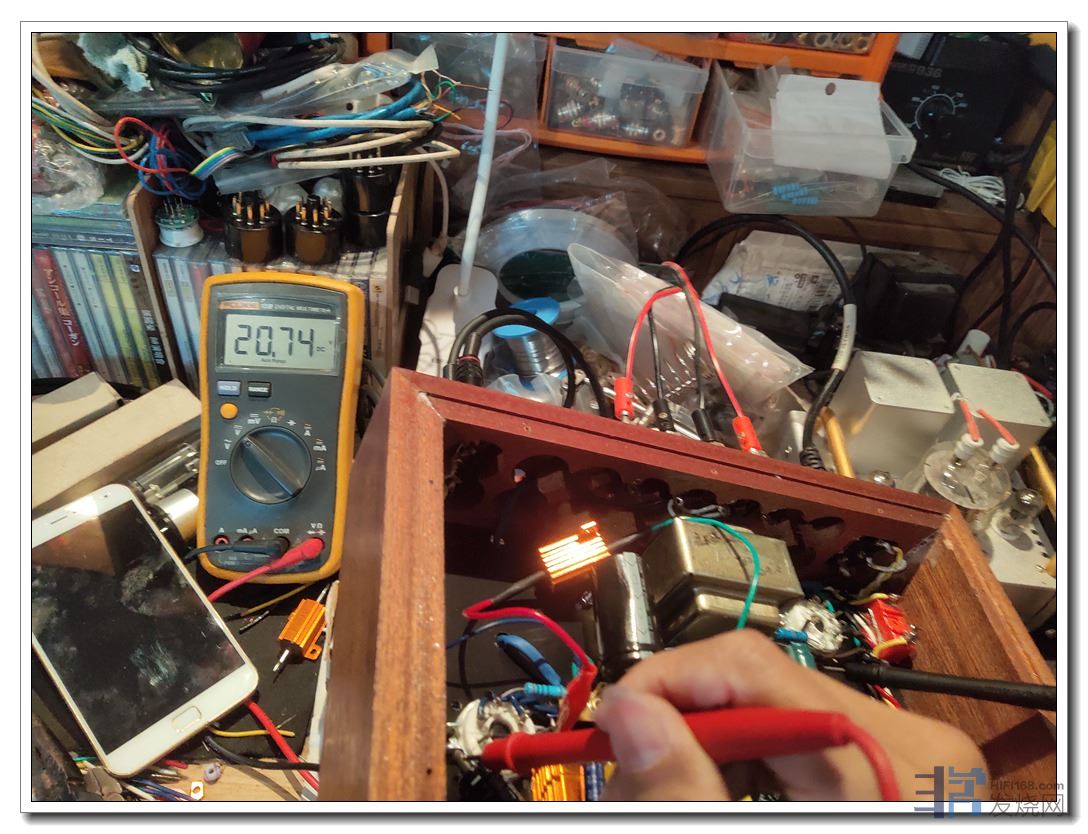

马上改观。阴极电阻340欧(两只680欧并联),在市电226V(比输入抽头230V偏低几伏)的情况下,负压20.74、屏压235.1,屏耗上升到14.34瓦左右,提升了约4.2瓦;有效输出亦达到了3.79瓦左右。
再接音源试听,整个速度、力度、声压均明显提升。
如果市电能达到输入抽头的230V左右,或改接回220V抽头时,屏耗估计会到15瓦左右,有效输出会到4瓦左右。
结合负压功率及发热量,选用一款3瓦680欧高温电阻并联焊好。
再测试相关工作点:

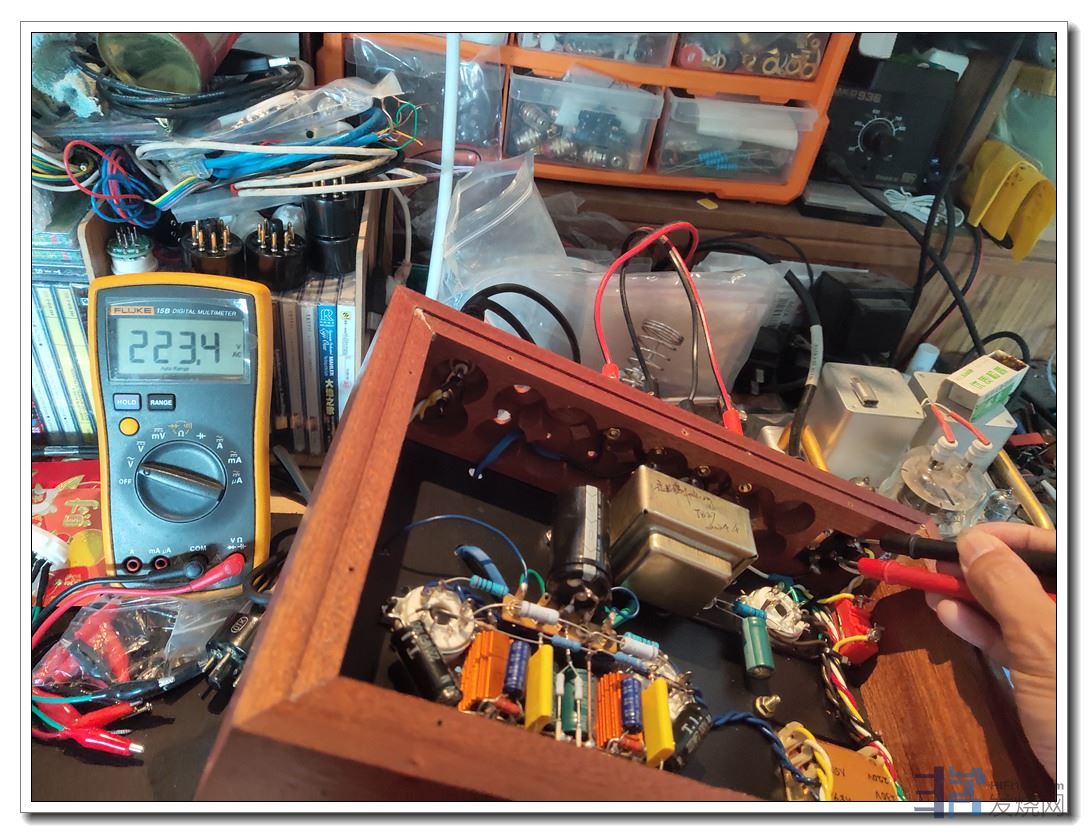

电源变压器接于230V输入,市电223.4V,比输入抽头的低了6.6V,功率也会有相应的下降(此前为226V左右时测量),不过总体已经实现的这个方案的发掘。
看看具体的工作点:
负压19.48、屏压229.1,屏耗13.12瓦,折算有效输出约3.5瓦左右;基本达到预定目标。
如果接回220V输入(或市电达到所选输入抽头的230V),屏耗将会到15瓦左右,有效输出会接近4瓦左右。
如果使用硅整流,实际功率还会再提升。至此,这个110瓦电源牛的潜质,算是被咱压干榨尽了。
