发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	83^# 字体大小: t T 发表于 2007-06-20 14:49 \|只看楼主回复：高品质电子分频有源音响系统制作教程DIR CD机使用超8倍取样，24比特机即可。我用的是SONY2213，老型号。


	TOP

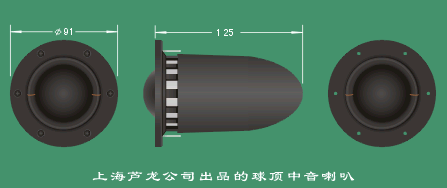

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	84^# 字体大小: t T 发表于 2007-06-20 14:52 \|只看楼主回复：高品质电子分频有源音响系统制作教程DIR 分频点为3K和140HZ,另有伊顿5寸+ Fountek铝带高音为中高频,有时换换味道 ------------------------------------------------- 中音不是球顶结构，这是它的不足之处．


	TOP

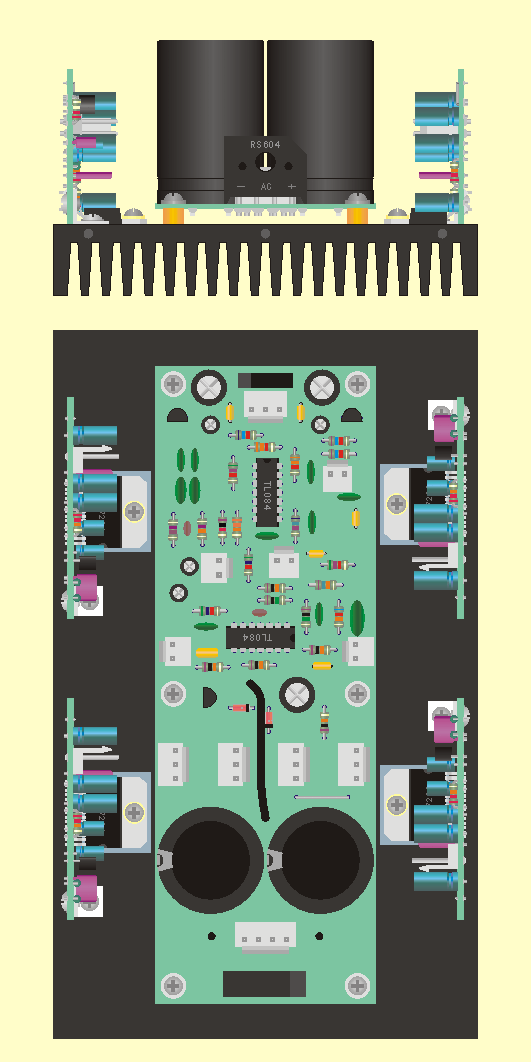

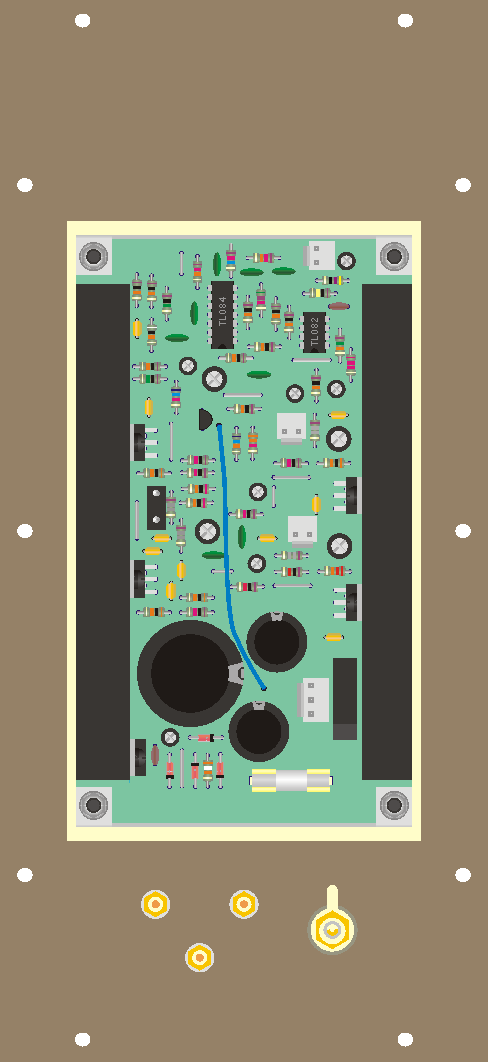

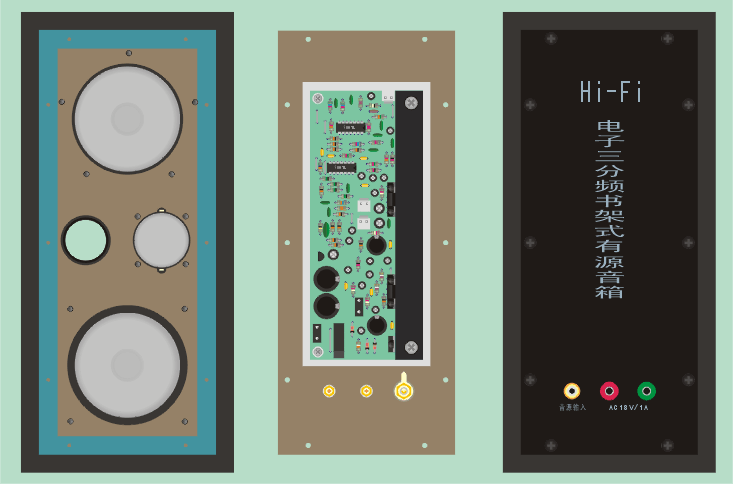

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	85^# 字体大小: t T 发表于 2007-06-20 14:53 \|只看楼主回复：高品质电子分频有源音响系统制作教程DIR 200W电子三分频安装工艺效果图，分别是焊装好电子元件的PCB拼板图，单元放大器外接带插座连线图，前置板与功放板连线图，内置式散热器结构安装图。采用连接插座，可方便安装和进行批量生产。在拼板图中有一块是串联在喇叭与功放之间的中间板，上面安装的电容用于保护中音、高音喇叭。将它固定在音箱内部侧板上，再将喇叭连线连接到它上面对应插座上。按照这5张图进行制作应该已经没有困难。电源变压器没有画出来，一般安放在功放下方。信号输入进线和功放输出线也没有在所有图中都画出来，高音、中音采用OCL输出方式，输出中点从电源板上引出来。低音采用BTL输出方式，两条输出线分别从两只功放输出端引出。如果连这些省掉未画出的线都不知道怎么连接，他也就别去自己做此200W电子三分频音响系统。特别再次提请注意，功放前的所有音频信号连接导线必须采用屏蔽线！到此，大家已经知道200W电子三分频音响系统的制做并不复杂。后面的事情就是去购买器件，弄两套设计好的电路板来自己组装就OK。高、中、低音单元喇叭灵敏度都相同。高音喇叭和中音喇叭使用4欧阻抗喇叭，低音喇叭使用8欧阻抗喇叭。若高音喇叭为8欧阻抗，则将高音单元放大器信号输入处3K分压电阻换成8.2K，高音输出功率降低一半。中音输出功率不宜减小，若只有8欧阻抗中音喇叭，用两只中音喇叭并联使用。


	TOP

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	86^# 字体大小: t T 发表于 2007-06-20 14:54 \|只看楼主回复: 高品质电子分频有源音响系统制作教程DIR 焊装好电子元件的PCB拼板图


	TOP

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	87^# 字体大小: t T 发表于 2007-06-20 14:55 \|只看楼主回复: 高品质电子分频有源音响系统制作教程DIR 200Wdzfp2.gif(47.86 K) 2007/6/20 14:54:59 单元放大器外接带插座连线图


	TOP

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	88^# 字体大小: t T 发表于 2007-06-20 14:56 \|只看楼主回复: 高品质电子分频有源音响系统制作教程DIR 焊装好电子元件的PCB拼板图


	TOP

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	89^# 字体大小: t T 发表于 2007-06-20 14:57 \|只看楼主回复: 高品质电子分频有源音响系统制作教程DIR 200Wdzfp3.gif(80.63 K) 2007/6/20 14:57:08 前置板与功放板连线图


	TOP

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	90^# 字体大小: t T 发表于 2007-06-20 14:58 \|只看楼主回复: 高品质电子分频有源音响系统制作教程DIR 200Wdzfp4.gif(85.05 K) 2007/6/20 14:58:06 内置式散热器结构安装图


	TOP

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	91^# 字体大小: t T 发表于 2007-06-20 14:59 \|只看楼主回复: 高品质电子分频有源音响系统制作教程DIR 200Wdzfp5.gif(46.71 K) 2007/6/20 14:58:52


	TOP

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	92^# 字体大小: t T 发表于 2007-06-20 15:03 \|只看楼主回复: 高品质电子分频有源音响系统制作教程DIR


	TOP

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	93^# 字体大小: t T 发表于 2007-06-20 15:04 \|只看楼主回复: 高品质电子分频有源音响系统制作教程DIR 200Wdzfp1.gif(80.48 K) 2007/6/20 15:04:11


	TOP

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	94^# 字体大小: t T 发表于 2007-06-20 15:06 \|只看楼主回复: 高品质电子分频有源音响系统制作教程DIR 200Wdzfp1.jpg(260.85 K) 2007/6/20 15:05:37


	TOP

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	95^# 字体大小: t T 发表于 2007-06-20 15:10 \|只看楼主回复: 高品质电子分频有源音响系统制作教程DIR 200Wdzfp1a.jpg(336.69 K) 2007/6/20 15:10:00


	TOP

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	96^# 字体大小: t T 发表于 2007-06-20 15:10 \|只看楼主回复：高品质电子分频有源音响系统制作教程DIR 简言之，组装200W电子三分频音响系统的电路部分十分简单。大把钱是花在购买器件上，音箱可以自己设计好请木工制作。低音喇叭口径不得小于8吋，也不宜大于10吋。超过10吋，应改用电子四分频方式。中音单元一定要使用大口径布膜软球顶喇叭。
