以下先介绍一下作为S5首选的经典电子管“5670”

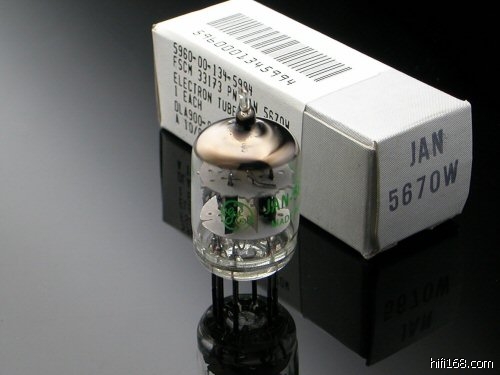

圖說：此次以奇異電子(GE)的軍規5670W 雙三極訊號管為範例，是目前市面上很廣泛運用的一隻真空管。

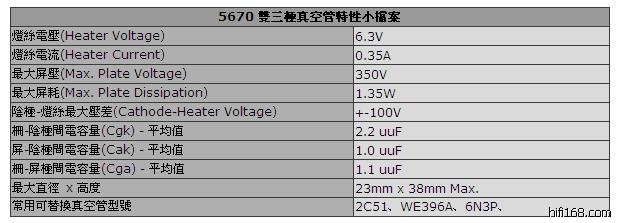

5670是一隻很小巧可愛的雙三極(Twin Triode)真空管，其矮短的堅固結構是為了能在各種嚴苛的工業與軍用場合長久使用。Mu值大約是40左右，屬於中Mu值的訊號管，其屏內阻(Internal Plate Resistance)大約在5~7K之間，而最大屏耗(Plate Dissipation)有1.35W，最高屏壓(Max. Plate Voltage)達到350V，此管比較特別的地方是其柵-陰偏壓(Grid-Cathode Bias Voltage，簡稱Vgk)可以操作於正偏壓，Vgk到+3V時都工作都還很線性呢。

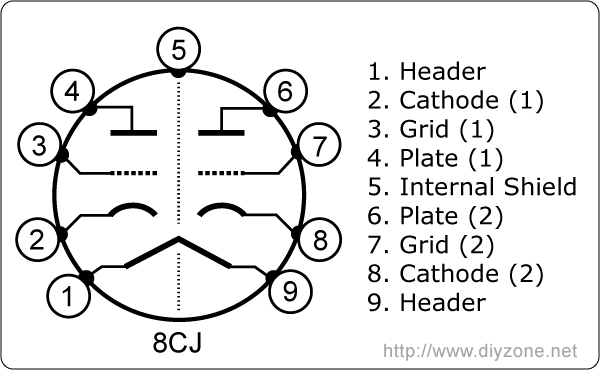

圖說：5670/2C51/WE396A 接腳對應圖
[b]屏級電壓─電流曲線圖 (Plate Voltage - Current Curve) 介紹[/b]

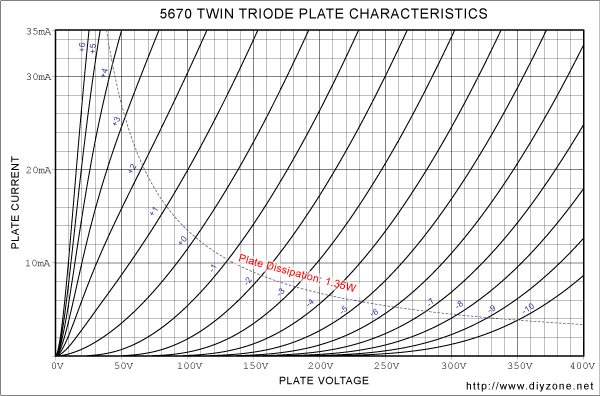

圖說：5670的屏級電壓─電流曲線圖
上面這張圖是5670的屏級電壓─電流曲線圖，在使用真空管時，除了基本規格特性之外，最重要的就是這一張曲線圖了，由圖中我們可以看到幾個重要的特性。
1. 此真空管可以操作於低電壓的工作點，比如說Vp=70V、Ip=6.2mA、Vgk=0V的工作點，此時的屏內阻rp為6.6K；甚至可以操作於Vp=50V、Ip=8.5mA、Vgk=1V的工作點，屏內阻rp為4.6K。
2. 觀察最大屏耗線以下的區域，可以發現此管並不適合以過高的電壓操作，是屬於低壓高電流型態的訊號管，在設定時屏壓最好不要超過250V會比較合適。
3. 此管的靜態屏流(Plate Current)設定在4mA以上的線性度會比較好，屏內阻也比較低。
4. 此管可工作於正偏壓，也就是Vgk為正的場合，不過不能太高，以曲線圖來看，Vgk超過+3V之後的特性不佳。
5. 以各種不同工作點來看，此管的屏內阻範圍大約是在5 ~ 7K之間，此管的屏內阻雖然高於一些超低內阻如6C45、6H30...等的管子，不過比起12AX7、12AT7...等高內阻的訊號管而言，其屏內阻還蠻低的，頻寬特性也不錯，配合其低壓高電流的特性，適合做為驅動管以及緩衝輸出使用。
[b]常見的應用場合[/b]
每隻真空管在當年開發時都有其背景意義，應用的場合也不同，5670為一隻泛用型(General Purpose)雙三極真空管，接成共陰(common cathode)組態時，放大倍率不高，約在20~40倍之間，可以做為第一級的差動輸入管或是內部兩個三極管串接成兩級共陰放大器使用。
另外如上文所提及的，5670與著名的6dj8/6922真空管一樣可以以低壓操作，且此兩隻管子在接成陰極隨耦器(cathode follower)時的輸出阻抗還蠻低的，加上5670高度只有38mm，所以很適合做為CD轉盤的類比緩衝輸出或是前級的緩衝輸出使用。除此之外，電壓只要有150~200V以上也可以接成SRPP組態，做為真空管推挽擴大機的驅動級使用。另外5670也是一隻適合兩級直接交連的真空管，舉例而言，第一級使用Vp=120V、Ip=8.5mA、Vgk=-1V，第二級使用Vp=150V、Ip=7.6mA、Vgk=-2V的工作點，此時供應電壓只需273V即可，不需要很高壓的變壓器呢。
另外在使用的時後要稍微注意的是，5670系列的真空管為了降低干擾與雜訊，結構裡有一層內部屏蔽(Internal Shield)，其引出的接腳為第五腳，在實際使用時最好要將第五腳接地，在多級直接交連的場合要注意其陰極-燈絲最大壓差為+-100V，如果陰極與燈絲之間的壓差大於100V時需要適度將燈絲的電位墊高，以免上電時發生跳火的現象。

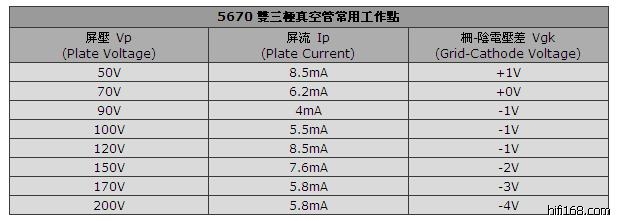

最後表列一些常用的工作點供網友們使用時參考：
