楼主:卖油翁1

【我为论坛作贡献】晶体管后级功放经典电路图集 [复制链接]

壮家汉
头像

壮家汉

  • 论坛博士后
  • 19720110
  • 1480
  • 2365
  • 2005-09-08
21#
t T
发表于 2007-12-05 19:19 |只看该用户

回复：【我为论坛作贡献】晶体管后级功放经典电路图集

卖油翁兄辛苦了！·
TOP
ccccctv12340
头像

ccccctv12340

  • 论坛博士
  • 19720110
  • 323
  • 330
  • 2006-04-18
22#
t T
发表于 2007-12-06 00:56 |只看该用户

回复：【我为论坛作贡献】晶体管后级功放经典电路图集
--------------------------------------------------------------
我用CD刻录机听音乐
TOP
终极完美
头像

终极完美

  • 论坛博士
  • 19720110
  • 227
  • 227
  • 2006-10-01
23#
t T
发表于 2007-12-06 11:01 |只看该用户

回复：【我为论坛作贡献】晶体管后级功放经典电路图集

能否对各电路作个评价，比拼一下，搞个DIY套件
TOP
终极完美
头像

终极完美

  • 论坛博士
  • 19720110
  • 227
  • 227
  • 2006-10-01
24#
t T
发表于 2007-12-06 11:02 |只看该用户

回复：【我为论坛作贡献】晶体管后级功放经典电路图集

欢迎继续上图，上图上图，于是一起上。建议置顶
TOP
终极完美
头像

终极完美

  • 论坛博士
  • 19720110
  • 227
  • 227
  • 2006-10-01
25#
t T
发表于 2007-12-06 11:05 |只看该用户

回复：【我为论坛作贡献】晶体管后级功放经典电路图集

有否”音乐之旅“的电源部分的动态电压的电路？
TOP
卖油翁1
头像

卖油翁1

  • 论坛博士后
  • 1970-2-24
  • 4436
  • 4539
  • 2005-12-15
26#
t T
发表于 2007-12-06 16:04 |只看楼主

回复：【我为论坛作贡献】晶体管后级功放经典电路图集

抱歉啊，暂时没找到
老夫老矣！！
TOP
卖油翁1
头像

卖油翁1

  • 论坛博士后
  • 1970-2-24
  • 4436
  • 4539
  • 2005-12-15
27#
t T
发表于 2007-12-06 16:07 |只看楼主

回复: 【我为论坛作贡献】晶体管后级功放经典电路图集


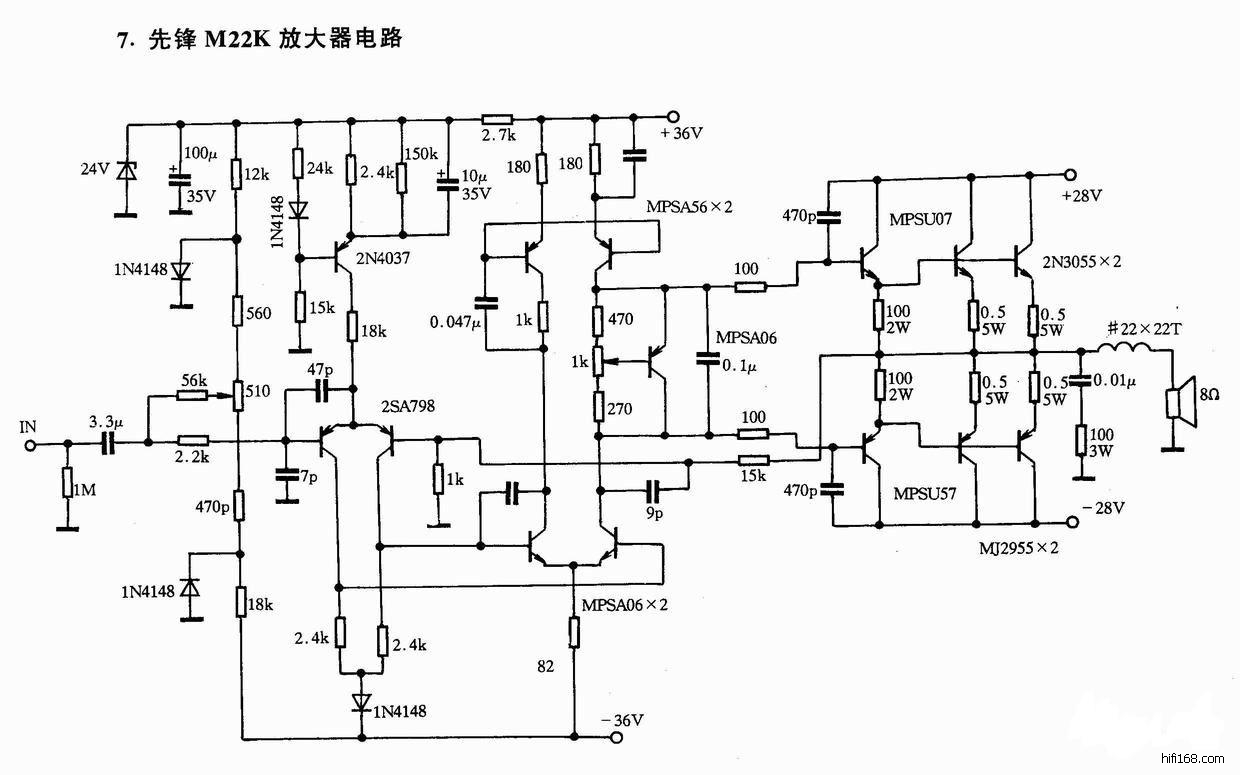

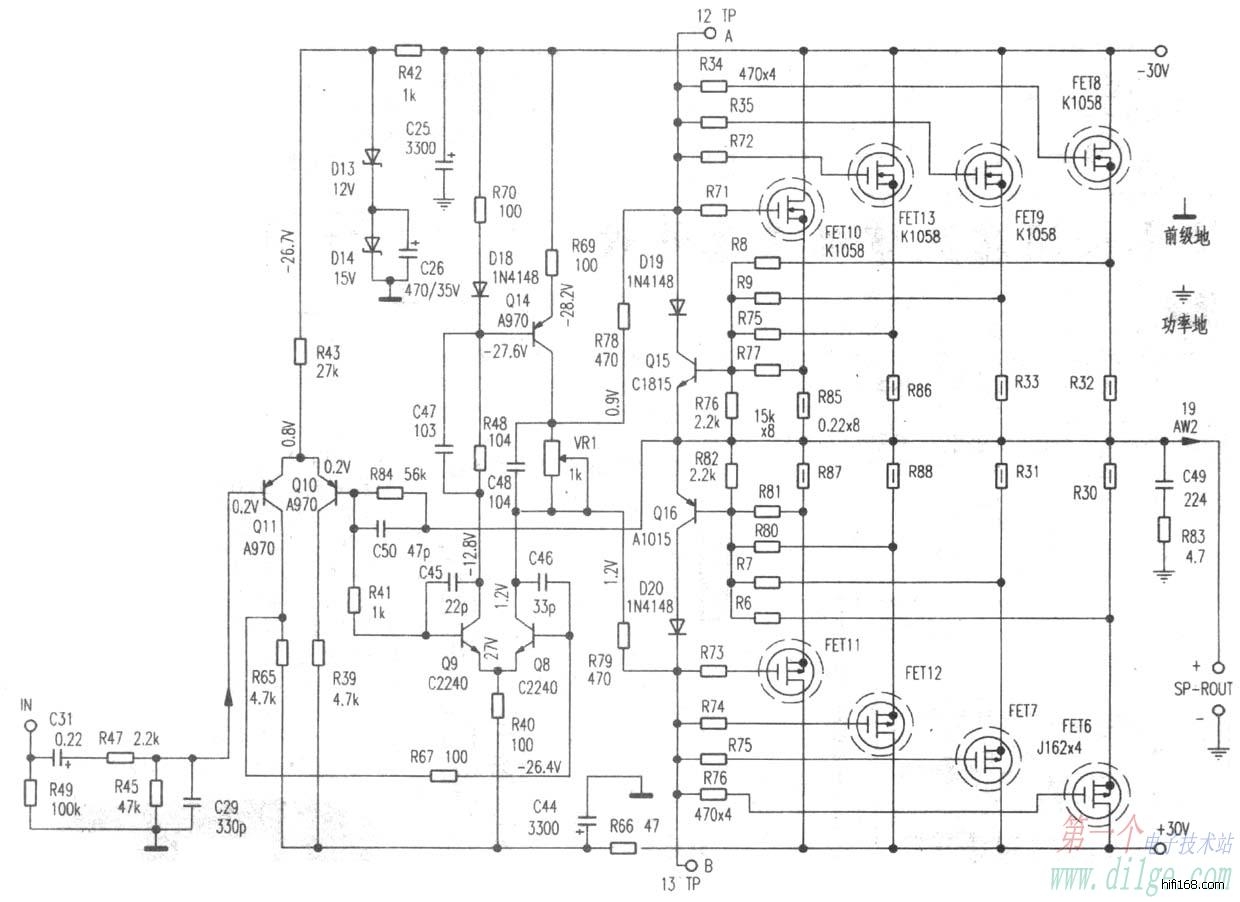

两级互补差分桥式功放

jpg(2007/12/6 16:06:47 上传)


老夫老矣！！
TOP
kenbeyond
头像

街灯

  • 论坛博士后
  • 1977-9-13
  • 3030
  • 3030
  • 2002-02-15
28#
t T
发表于 2007-12-06 16:09 |只看该用户

回复: 【我为论坛作贡献】晶体管后级功放经典电路图集

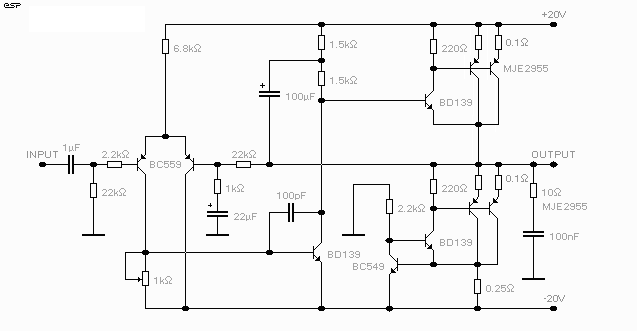

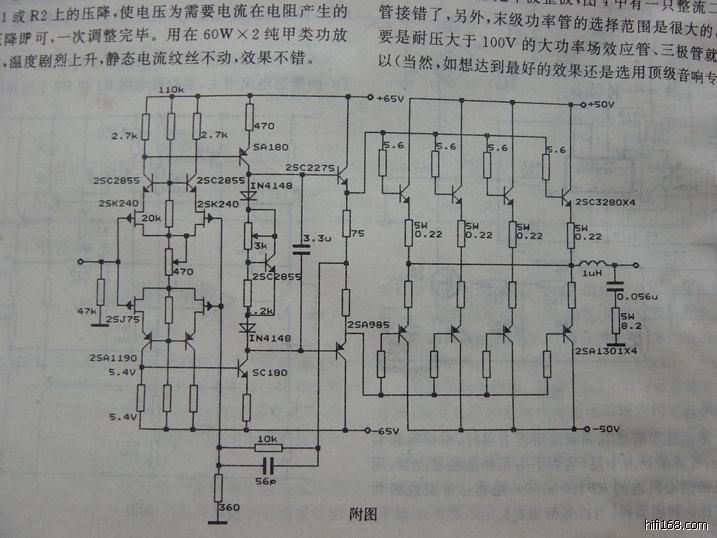

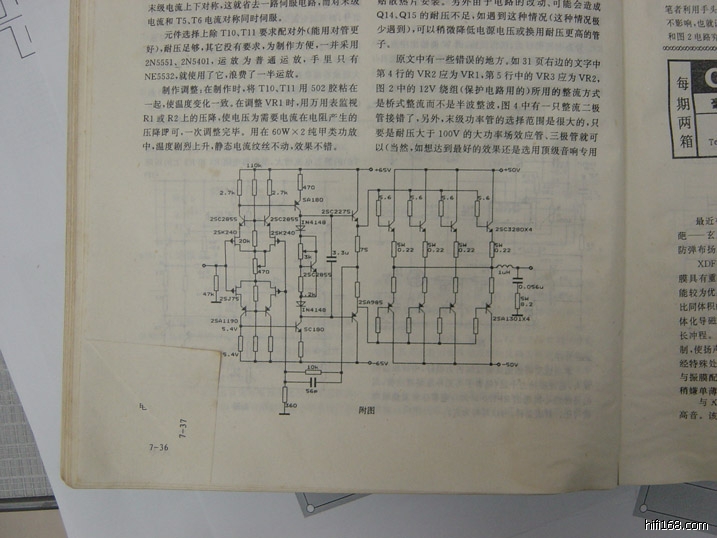

经典的功放电路又怎么少了这个!!!

jpg(2007/12/6 16:09:00 上传)


欢迎光临基点音乐论坛:

http://www.mydcentre.com/club/index.asp
TOP
卖油翁1
头像

卖油翁1

  • 论坛博士后
  • 1970-2-24
  • 4436
  • 4539
  • 2005-12-15
29#
t T
发表于 2007-12-06 18:30 |只看楼主

回复：【我为论坛作贡献】晶体管后级功放经典电路图集

是啊，我正准备贴上这个国都的电流倾注功放呢。
上世纪70年代的产品，另类而实用。到今天仍然有指导意义！

运放推动，接着共射放大，再接着复合共射放大，
推动级BG5纯甲类放大（小信号时通过R2输出，误差前馈），
末级乙类推挽电流倾注放大。
老夫老矣！！
TOP
liao.c
头像

liao.c

  • 论坛博士
  • 19720110
  • 418
  • 478
  • 2002-10-17
30#
t T
发表于 2007-12-06 19:33 |只看该用户

回复：【我为论坛作贡献】晶体管后级功放经典电路图集

曾经（十年前）熟得不能再熟的电路们，久违了！！！
最后编辑liao.c 最后编辑于 2007-12-06 19:35:48
TOP
老哥
头像

老哥

  • 论坛博士后
  • 19720110
  • 829
  • 829
  • 2005-11-08
31#
t T
发表于 2007-12-06 21:39 |只看该用户

回复: 【我为论坛作贡献】晶体管后级功放经典电路图集

QUAD 405-I



QUAD 405-II
TOP
老哥
头像

老哥

  • 论坛博士后
  • 19720110
  • 829
  • 829
  • 2005-11-08
32#
t T
发表于 2007-12-06 21:40 |只看该用户

回复: 【我为论坛作贡献】晶体管后级功放经典电路图集

QUAD 405-II
TOP
卖油翁1
头像

卖油翁1

  • 论坛博士后
  • 1970-2-24
  • 4436
  • 4539
  • 2005-12-15
33#
t T
发表于 2007-12-06 22:09 |只看楼主

回复：【我为论坛作贡献】晶体管后级功放经典电路图集

谢谢老哥,请继续
老夫老矣！！
TOP
老哥
头像

老哥

  • 论坛博士后
  • 19720110
  • 829
  • 829
  • 2005-11-08
34#
t T
发表于 2007-12-06 22:50 |只看该用户

回复: 【我为论坛作贡献】晶体管后级功放经典电路图集

继续405

jpg(2007/12/6 22:49:59 上传)


TOP
第3次注册
头像

第3次注册

  • 论坛发烧友
  • 19720110
  • 19
  • 19
  • 2007-01-06
35#
t T
发表于 2007-12-06 23:08 |只看该用户

回复：【我为论坛作贡献】晶体管后级功放经典电路图集

多谢前辈的贡献，太好了。
TOP
老哥
头像

老哥

  • 论坛博士后
  • 19720110
  • 829
  • 829
  • 2005-11-08
36#
t T
发表于 2007-12-06 23:27 |只看该用户

回复: 【我为论坛作贡献】晶体管后级功放经典电路图集
TOP
卖油翁1
头像

卖油翁1

  • 论坛博士后
  • 1970-2-24
  • 4436
  • 4539
  • 2005-12-15
37#
t T
发表于 2007-12-06 23:44 |只看楼主

回复：【我为论坛作贡献】晶体管后级功放经典电路图集

Krell KMA 160的电源电路和电压激励级有点意思,望老哥点评一下
老夫老矣！！
TOP
kenbeyond
头像

街灯

  • 论坛博士后
  • 1977-9-13
  • 3030
  • 3030
  • 2002-02-15
38#
t T
发表于 2007-12-07 00:20 |只看该用户

回复：【我为论坛作贡献】晶体管后级功放经典电路图集

还有HOOD呢,够经典啦.
欢迎光临基点音乐论坛:

http://www.mydcentre.com/club/index.asp
TOP
老哥
头像

老哥

  • 论坛博士后
  • 19720110
  • 829
  • 829
  • 2005-11-08
39#
t T
发表于 2007-12-07 01:13 |只看该用户

回复：【我为论坛作贡献】晶体管后级功放经典电路图集

没闭环反馈，不知道有没有错。电压激励级只是2个管并联
TOP
阿泰
头像

阿泰

  • 论坛博士后
  • 1949-10-1
  • 13481
  • 13949
  • 2002-10-19
40#
t T
发表于 2007-12-07 09:59 |只看该用户

回复：【我为论坛作贡献】晶体管后级功放经典电路图集

支持一下,发表下意见
电路只是好声的基础,不是好声的理由
你有你讲...俱有俱讲...哈哈...真系...

                                        鸡 同 鸭 讲
