NSR AUDIO 唱盘系统DIY计划 [复制链接]

富盛
头像

富盛

  • 论坛博士后
  • 6108
  • 12014
  • 2001-07-06
1#
t T
发表于 2021-02-17 19:32 |显示全部
首先恭祝大家牛年新年万事如意，身体安康。
年前在音乐台的音响世界和大家分享了我的黑胶唱盘DIY计划，一直就有很多朋友在密切关注我的微信和Q群，想了解更多的详细情况。在这里我想借168的宝地，和大家分享一下我的一些想法，我会详细的讲一下这个去年已经在电台公开了的计划。毕竟我的工作习惯是不推出不成熟的东西，拿大家做白老鼠。所以一直在打样验证中徘徊，大家可以在视频中或图片里看到我最新的打样样板，首先和大家说明一下，这个样板的外观并不是产品的最终外观。毕竟他们身负着各种材料的验证以及优化的任务，外观优化必须要等到产品研发得到完全达标并能大批量生产的时候才能正式开始。

我一直认为，介绍自己的产品，除了原理的说明外，最好的方法是可以让大家能接触到他们的最终声音，毕竟音响最终是为耳朵服务的，所以这贴里我会不定期推出这个黑胶DIY计划里的核心样板的黑胶录音供大家参考他出来的声音到底有没有我吹嘘的那么厉害。

第一贴，就以我昨天的一个系统的黑胶录音开始吧：

https://www.bilibili.com/audio/au2124046?type=1?type=6
本主题由 版主 eric 于 2021/2/17 23:21:03 执行 设置高亮 操作
分享 转发
富盛网站  fshifi.cn     富盛音响微信号：fshifipt
文杰用户Q群：  475324510
富盛淘宝 https://shop34536926.taobao.com/
TOP
富盛
头像

富盛

  • 论坛博士后
  • 6108
  • 12014
  • 2001-07-06
2#
t T
发表于 2021-02-17 19:43 |显示全部

开始这个DIY计划，其实是很久很久以前的一次朋友聚会开始的。那时候我自己也代理很多国外的名牌黑胶唱盘。当年在饭桌上争论了很久如何优化调整黑胶系统的心得，不过都觉得很多时候，就算调整黑胶系统的老手还是受制于不同盘臂头的许多局限，更不用说新手小白该如何精确调整了，所以就萌发了如果自己设计唱盘唱臂会如何搞的念头。
不过，就算当时有许多不太成熟的想法，可是由于事务缠身，每年观展布展.....根本没办法也没条件去实践自己许多的黑胶“梦”。
去年的疫情，让我自己独自一人在办公室渡过了非常精彩的几个月。由于几乎所有事务都处于停顿的状态，让自己可以真的静下心来，可以思索一下自己的黑胶梦想。很开心得到身边的同事很多的帮助，让我自己可以集中精力去开发自己想做的项目。
富盛网站  fshifi.cn     富盛音响微信号：fshifipt
文杰用户Q群：  475324510
富盛淘宝 https://shop34536926.taobao.com/
TOP
富盛
头像

富盛

  • 论坛博士后
  • 6108
  • 12014
  • 2001-07-06
3#
t T
发表于 2021-02-17 19:54 |显示全部

项目最初，并不是一个完全闭环的唱盘系统的设计。因为我认为很多国外品牌的唱盘，都有着可以改良和升级的地方。所以升级改良这些唱盘系统会直接让很多发烧友在不用推到原有系统的情况下让不太昂贵的黑胶系统发出超越他们身价的模拟声音。

综合下来，那些需要升级的唱盘，我觉得必须首要改良的是他们的马达驱动部分。由于售价的原因，一般来说他们只会提供给你一体化安装在唱盘上的小小马达和廉价的驱动转轮。他们能提供稳定和准确转速的机会基本上是不可能的。所以，一个外置的，可调速的传动系统就可以把一台不太昂贵的黑胶唱盘在声音素质上得到很大的提高。于是开始了找寻最佳驱动马达和调速系统的艰辛路程。

由于自己的basis唱盘的驱动也远远没有达到我的要求，所以第一个升级的唱盘传动系统的目标就是我的basis 地标签名版！
富盛网站  fshifi.cn     富盛音响微信号：fshifipt
文杰用户Q群：  475324510
富盛淘宝 https://shop34536926.taobao.com/
TOP
富盛
头像

富盛

  • 论坛博士后
  • 6108
  • 12014
  • 2001-07-06
4#
t T
发表于 2021-02-17 20:09 |显示全部

basis的转盘转轴精度在业界内是非常有名的，就算N手很多basis唱盘一直都忠诚地为其新主人提供着极其高精度而宁静的轴承硬件。但是由于他的AC马达非常依赖交流电的“质量”，而他自己的控速器由于是轻触式设计，不是无段的精确调整，很多时候上下一次的调速精度还是没办法让转速稳定在百分之一以内，对于我这类有着强迫症的理想主义者真的是很虐心的一件事。
所以，目标是必须精确地无段控速，让转盘转速稳定到千分之一rpm。并且需要低于20分贝的工作噪音和极小的震动。
富盛网站  fshifi.cn     富盛音响微信号：fshifipt
文杰用户Q群：  475324510
富盛淘宝 https://shop34536926.taobao.com/
TOP
富盛
头像

富盛

  • 论坛博士后
  • 6108
  • 12014
  • 2001-07-06
5#
t T
发表于 2021-02-17 20:20 |显示全部

剩下的工作就是不断地试错验证了，直流马达，交流马达，金属传动轮，工程塑料传动轮，各种直径，各种扭矩输出，各种马达安装方式，各种震动抑制手段.....
到现在会议室的大会议台一直都没空过，摆满了各类零部件。在经历了漫长的来回搏斗后，在11月的某天终于看到了曙光：）
富盛网站  fshifi.cn     富盛音响微信号：fshifipt
文杰用户Q群：  475324510
富盛淘宝 https://shop34536926.taobao.com/
TOP
富盛
头像

富盛

  • 论坛博士后
  • 6108
  • 12014
  • 2001-07-06
6#
t T
发表于 2021-02-17 20:55 |显示全部








终于收到控诉器的打样。
富盛网站  fshifi.cn     富盛音响微信号：fshifipt
文杰用户Q群：  475324510
富盛淘宝 https://shop34536926.taobao.com/
TOP
富盛
头像

富盛

  • 论坛博士后
  • 6108
  • 12014
  • 2001-07-06
7#
t T
发表于 2021-02-17 20:59 |显示全部

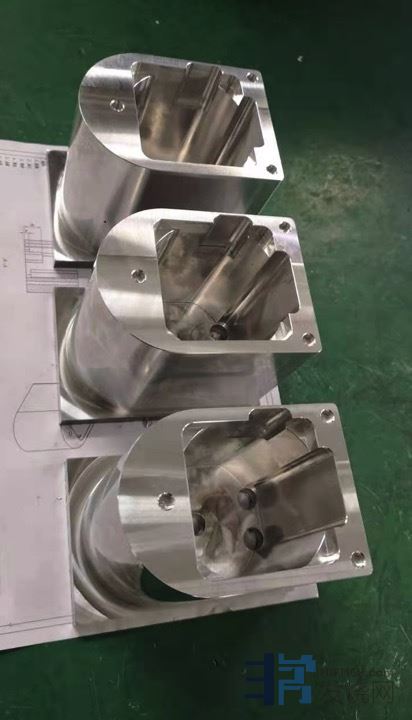

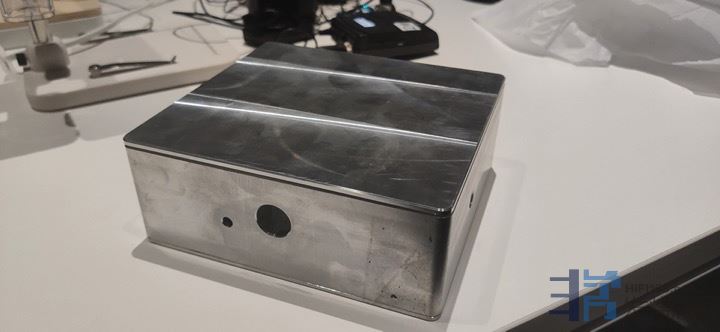

控速器和马达座的外壳打样终于到手了，其他配件陆续达到组装工位：）
富盛网站  fshifi.cn     富盛音响微信号：fshifipt
文杰用户Q群：  475324510
富盛淘宝 https://shop34536926.taobao.com/
TOP
富盛
头像

富盛

  • 论坛博士后
  • 6108
  • 12014
  • 2001-07-06
8#
t T
发表于 2021-02-17 21:02 |显示全部

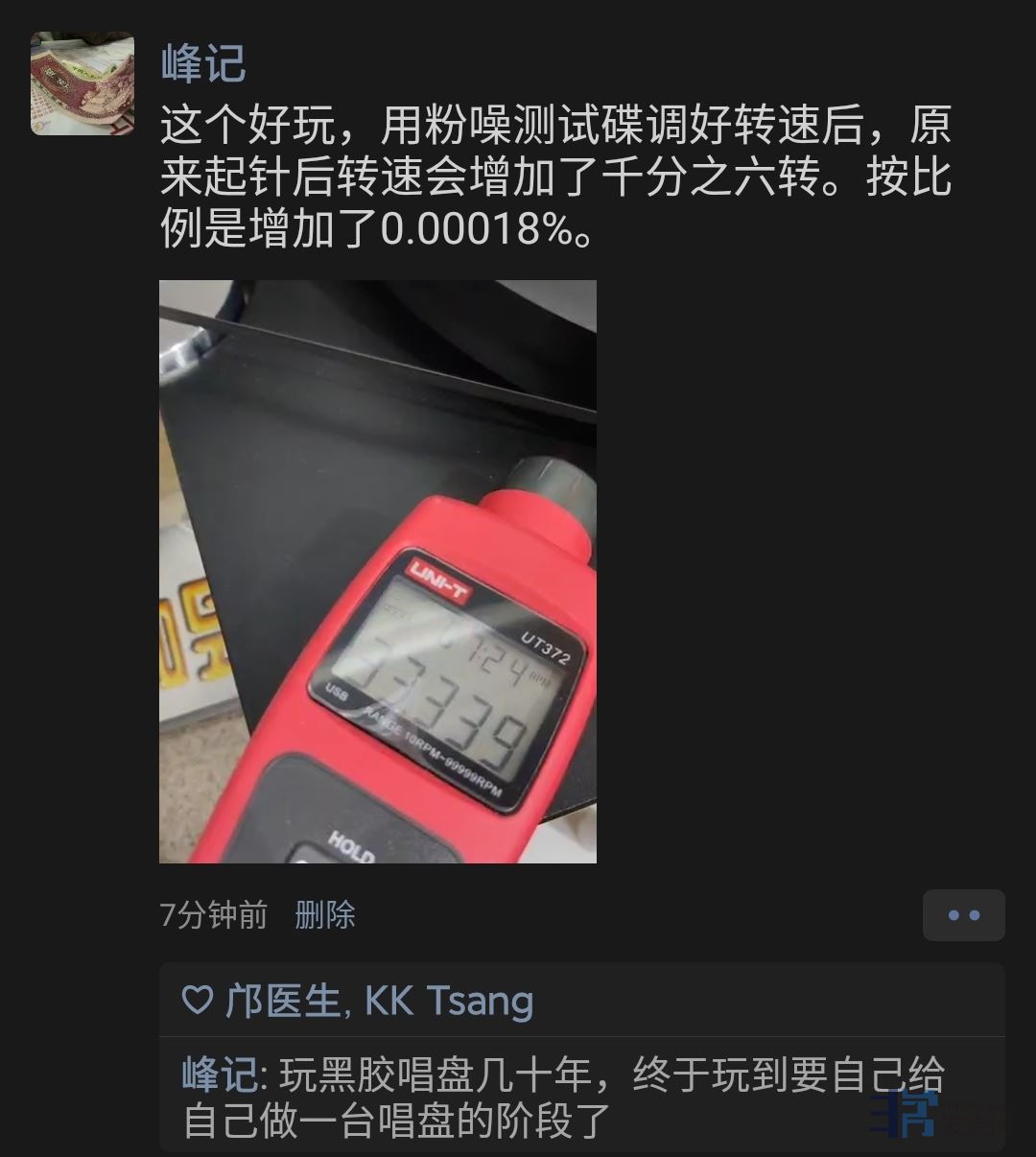

当晚组装好后测试了一下，分享我的朋友圈截图以表示我的开心：
富盛网站  fshifi.cn     富盛音响微信号：fshifipt
文杰用户Q群：  475324510
富盛淘宝 https://shop34536926.taobao.com/
TOP
富盛
头像

富盛

  • 论坛博士后
  • 6108
  • 12014
  • 2001-07-06
9#
t T
发表于 2021-02-17 21:07 |显示全部

发图的时候太开心的，用错了计量单位：增加了千分之六个rpm，因为rpm是60进制，所以，应该是增加了0.000252%
富盛网站  fshifi.cn     富盛音响微信号：fshifipt
文杰用户Q群：  475324510
富盛淘宝 https://shop34536926.taobao.com/
TOP
富盛
头像

富盛

  • 论坛博士后
  • 6108
  • 12014
  • 2001-07-06
10#
t T
发表于 2021-02-17 21:08 |显示全部

回复 8楼hpstudio的帖子

谢谢黄师傅关注
富盛网站  fshifi.cn     富盛音响微信号：fshifipt
文杰用户Q群：  475324510
富盛淘宝 https://shop34536926.taobao.com/
TOP
富盛
头像

富盛

  • 论坛博士后
  • 6108
  • 12014
  • 2001-07-06
11#
t T
发表于 2021-02-17 21:21 |显示全部

其实，要到这个转速精度，实在是太困难了。皮带驱动，就是小轮皮带大轮的关系，大小两个轮子，真圆度非常重要，尤其是小驱动轮，稍微失圆就会导致转速频繁抖动。要知道加工精度每提高一个级别，成本和废品率就会大幅度增加。小小一个带动轮，技术含量真的不比转轴低多少！
富盛网站  fshifi.cn     富盛音响微信号：fshifipt
文杰用户Q群：  475324510
富盛淘宝 https://shop34536926.taobao.com/
TOP
富盛
头像

富盛

  • 论坛博士后
  • 6108
  • 12014
  • 2001-07-06
12#
t T
发表于 2021-02-17 21:34 |显示全部

既然是准备匹配其他唱盘使用，那么这个驱动系统就必须适应性足够宽容才行。毕竟不同品牌的转盘，他们的直径都各自不一样，有的设计甚至大于300mm直径很多。所以在驱动轮直径不变的情况下，可调速范围就必须达到正常的正负30以上才能适应。但是如此宽广的调速范围，就很难精确微调。所以我们就比较创造性地使用了两级调整的方案。先大范围调整，然后再超精确调整。这样就能确保转速的稳定。而且由于马达震动非常低，所以可以大幅度减低对皮带软硬度的依赖，用普通材质的皮带也会有着非常高精度稳定的转速。
富盛网站  fshifi.cn     富盛音响微信号：fshifipt
文杰用户Q群：  475324510
富盛淘宝 https://shop34536926.taobao.com/
TOP
富盛
头像

富盛

  • 论坛博士后
  • 6108
  • 12014
  • 2001-07-06
13#
t T
发表于 2021-02-17 21:44 |显示全部

在新年假期前，氧化好了的控速器和马达座分别到了几个样板。是的，打样板，我们都是几个几个地做的。除了可以验证制造工艺是否成熟外，也可以有更多可以修改比对的空间。
富盛网站  fshifi.cn     富盛音响微信号：fshifipt
文杰用户Q群：  475324510
富盛淘宝 https://shop34536926.taobao.com/
TOP
富盛
头像

富盛

  • 论坛博士后
  • 6108
  • 12014
  • 2001-07-06
14#
t T
发表于 2021-02-17 21:46 |显示全部

回复 10楼ybl1992的帖子

谢谢关注。唱臂会更精彩
富盛网站  fshifi.cn     富盛音响微信号：fshifipt
文杰用户Q群：  475324510
富盛淘宝 https://shop34536926.taobao.com/
TOP
富盛
头像

富盛

  • 论坛博士后
  • 6108
  • 12014
  • 2001-07-06
15#
t T
发表于 2021-02-17 22:11 |显示全部

回复 17楼ast654321的帖子

要投产后才能定价了，现在心里没底
富盛网站  fshifi.cn     富盛音响微信号：fshifipt
文杰用户Q群：  475324510
富盛淘宝 https://shop34536926.taobao.com/
TOP
富盛
头像

富盛

  • 论坛博士后
  • 6108
  • 12014
  • 2001-07-06
16#
t T
发表于 2021-02-17 22:43 |显示全部

今晚有点困，明天继续。
富盛网站  fshifi.cn     富盛音响微信号：fshifipt
文杰用户Q群：  475324510
富盛淘宝 https://shop34536926.taobao.com/
TOP
富盛
头像

富盛

  • 论坛博士后
  • 6108
  • 12014
  • 2001-07-06
17#
t T
发表于 2021-02-18 13:39 |显示全部

https://www.bilibili.com/audio/am32048079?type=7?type=6

昨晚用这套系统录了一张MJ，我从来没有在VDH的MC10唱头上听到过如此雄壮结实的MJ ！！

感兴趣的可以下载试听。

链接: https://pan.baidu.com/s/13HmReo_Ou37y1Ha3QtMbUA  密码: 858a
--来自百度网盘超级会员V6的分享

链接: https://pan.baidu.com/s/1-z8_WzTBZYUwzMjswH_cQw  密码: 9dik
--来自百度网盘超级会员V6的分享
富盛网站  fshifi.cn     富盛音响微信号：fshifipt
文杰用户Q群：  475324510
富盛淘宝 https://shop34536926.taobao.com/
TOP
富盛
头像

富盛

  • 论坛博士后
  • 6108
  • 12014
  • 2001-07-06
18#
t T
发表于 2021-02-19 00:14 |显示全部

随便拍了一张正在工作中的马达本体样机，虽然不施粉黛，可也不乏原始的金属之美。
今天用他们录了一张很稀罕的海顿四重奏，晚一点上个文件让大家听听。因为早上录了MJ，晚上想温柔点。
富盛网站  fshifi.cn     富盛音响微信号：fshifipt
文杰用户Q群：  475324510
富盛淘宝 https://shop34536926.taobao.com/
TOP
富盛
头像

富盛

  • 论坛博士后
  • 6108
  • 12014
  • 2001-07-06
19#
t T
发表于 2021-02-19 01:21 |显示全部

节前上电台音响世界的时候，在演播室楼下碰到做黑胶推介环节的邝医生。好久没见，见面就一定聊黑胶的话题。
我问，医生，你自己心目中最好的唱臂形式是哪一种，或者说再给你买唱臂的话，你会买什么类型的唱臂。

医生爽快：一定会买两支.........，一支不够用。

我说，如果只买一支呢？

这次比较沉吟，片刻道：一支12寸的单点臂。

他的话，我听懂了。

短臂和长臂，单点轴承与多点轴承，正切与转轴。

然后我大概说了一下我的唱臂设计概念，然后说为什么以前没人想我这样设计唱臂的呢？是不是我搞错了，还是他们都搞错了......

他说他要想想。

刚开始的时候，这个为什么没有人这样设计唱臂的问题，困扰了我好几个礼拜。因为只在图纸上和理论上证明我是对的没用，而疫情又导致了没办法打样去论证.......
富盛网站  fshifi.cn     富盛音响微信号：fshifipt
文杰用户Q群：  475324510
富盛淘宝 https://shop34536926.taobao.com/
