享声2011申请了高保真的母带音频重放架构，2012年拿到整个专利，到现在经历了四次以上的调整，优化，特别是在MR1上的一些创新，让整个架构得到了功能上的大幅扩展。

1.集成了真正基于FPGA的高保真HIFI级蓝牙，使得蓝牙也能高保真。




2.基于XMOS通道，由FPGA处理的高笥能USB 音频处理系统，相当于用XMOS作数据通道，FPGA作音频处理，达到与直播几乎无区别的USB 高性能音频通道。

USB=》XMOS=》FPGA=》IIS&DSD&SPDIF。

     分体HI-END分体系统因为其复杂性以及高端性，一般烧友不愿碰及。套用行业内某知名音乐人士的话来说，大型台机产品本身就很小众，转盘更是小众中的小众，而D300REF 定位于参考级转盘，更是只为非常小众而且追求HI-END效果要求的你！

     享声SOUNDAWARE 虽然2013年推出过万元高端的定制版本，但毕竟不是批量生产的产品，属于很少部分烧友的产品，为何不推出这个定制的产品批量化，主要还是考虑到产品的受众很小，那时的享声还刚刚二三年，加上市场空间非常有限，HI-END产品是要求极端导致投入很大却受众非常有限的市场。随着HI-END的分体产品越来越小众，边缘化，同时现在的享声SOUNDAWARE 也不会因为单一产品是否成功而受影响，这可能是最后有机会推出这款我们一直内心追求参考量产产品的时机了，而且要拿出所有的技术，这就是D300 REF，一款真正定位于参考级别的网络转盘系统。

很牛！ 方江 发表于 2017/8/5 12:36:07

一起交流。

期待早日发货。。。 lgj16 发表于 2017/8/5 15:50:00

一个多月前已经投产了，再一个月就差不多了。

我想问下，iis（hdmi）口的定义是不是PS厂的定义 丘池 发表于 2017/8/5 17:51:15

这个要查一下PS 的IIS 接口线序。

一.一些必要说明

网络数字转盘系统，包括几层含义：

1.它是具备局域网与NAS等通讯播放的功能，可以与互联网，播放互联网中的内容。

2.数字转盘，中文来自于Cd转盘，因为CD需要转才能读，而数字转盘则不需要，只是一个名字上的顺从，真正的含义是高清音乐播放及处理设备，介于解码器与音乐内容的桥梁。

业界对于数字音频输出有着严格的标准协议，一个叫作IIS（DSD也是类似），它是一根三根的同步音乐标准，如下：

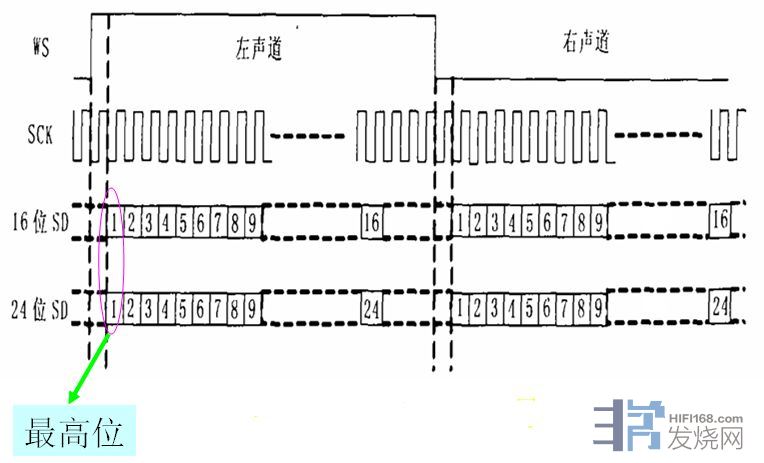

通过精准的时钟以及左右声道的高低电平，来提示DA芯片来取数据。比如，当左右声道数据线为高时，时钟处于高电平时，解码芯片就采集左声道的一位有效数据，这样，DA才能准确而又有效的采集到真正的数据进行数模转换。

还有一个就是在IIS上进行调制，调制就是把IIS三根线上的信息，全部以串行实时的方式进行传输，这是通讯上的常见做法，并行转串行，并且加入一定的错误检测（但无恢复功能，因为是实时传输），这样可以传输更远的距离。它的名字叫SPDIF，也就是大家常说的同轴，BNC，光纤，AES 都是基础这个标准。这个标准就是需要调制和解调过程，特别是解调过程非常重要，因为调制可以不需要用IIS转SPDIF，可以直接由数据与时钟合成（如享声的FPGA方案）因为传输被干扰或源时钟的不稳定，需要能够实时追踪到时钟抖动的变化，从而才能够恢复出IIS数据供DAC 解码，要么出来的IIS也会变得不精确或不稳定。

还有一种就是因为单端IIS是短距的板间传输，SPDIF又需要高性能的调制解调处理，所以有一种更高级的方式，叫差分IIS（包括DSD），即不需要调制，解调，而且又能长距离的传输，而且损耗极低。这种差分的高速传统已经广乏的应用于工业领域，电PCI 标准，HDMI 标准等。

2010年以前的DA解码芯片的音频接收接口绝大部分只有IIS/DSD原生标准一个方式，最近几年新出的个别DA芯片增加了SPDIF直通的接口，简化了设计，一般情况下就不需要额外的SPDIF解调的电路了，除此以外并无其它方法，同时这两个接口均支持全高清的传输，包括192khz或更高，目前IIS最高的位数仅为32bit，SPDIF为24bit.

对于现在市场上的非SPDIF以及IIS通道的接口，并非标准的数字音频接口，如上所述，数字音频接口是必需包括两个信息：1）音频数据信息。2）高精度，低噪声的,与音频采样相对应的音频时钟信息。

而如网络传输音频数据以及USB传输音频输出，实质上仍然是一个纯碎的数据传输接口，跟一台电脑以及手机并无区别。真正的数字音频处理仍然需要专门的数字处理芯片，专用的高级音频时间及电路才能实现。

享声的转盘包括两个重大部分，一部分类似于充分PCB 优化+高性能线性电源+充分优化软件的 类似CPU 电脑部分，一部分是集成高性能时钟，享声专利FPGA 的音频协议生产部分，包括输出AES，同轴，光纤，HDMI IIS&DSD 等。

比如上述的IIS标准，可以明显的看出来几个要求：

1）数据要对。

2）时钟要稳，要准。

3）数据与时钟要同步。

4）上述波形要完整。

否则DA芯片不可能能得到一个稳定的数据输出，出来的声音自然就不稳定，要么飘，要么控制力差，要么分析力差，要么信息损失，丢失细节等。

事实上除了上述要求，还有一个要求就是低噪声，就是在100khz下IIS三根线+主时钟需要很好的噪声，这样DA芯片才能达到一个很好的指标，特别是一些高指标的DA芯片更敏感。 一个是DA芯片算法设计原因，它需要把低频的噪声移出音频可听范围外，就需要一个更为优秀的时钟，还有一个原因是DA芯片本底的滤波是低通滤波（即滤高频），所以在数字信号上的低频噪声会直接或间接影响到声音的听感，甚致指标也有体现。这也是享声SOUNDAWARE在衡量一个数字输出质量的几个重要方面。

二、D300REF 介绍

一．D300REF 是一款专业高清母带级音乐进行参考级重放的次时代网络数字转盘系统，它代表着享声SOUNDAWARE 七年来深耕数字转盘市场的HI-END的经验与积累，也代表着享声SOUNDAWARE 对HI-END重放系统未来方向的判断。作为转盘系统，为了达到参考级的标准， 需要从转盘真正的所有方面达到参考级的效果：

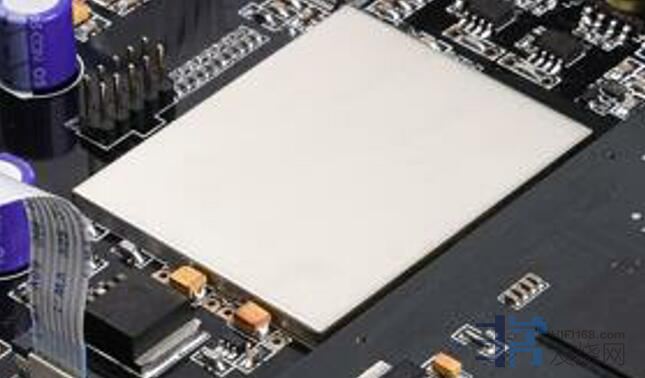

1全局高性能双时钟系统与FPGA处理

采用比D100 PRO豪华温度稳定度提升40倍，比D100PRO飞秒的精度高一倍，同时有着优秀低频噪声的定制时钟，可以达到一般的OCXO性能。

同时利用享声多年FPGA的高性能算法进行锁定，分频，去噪，有效利用并提升了全局双时钟系统。 24.576MHZ用于48khz倍频的音频，22.5792MHZ用于DSD以及44.1khz倍频。同时我们在满足功能需求时，尽可能的降低时钟的频率，因为更高的频率时钟，同等条件下的模拟音频区（即低频）噪声要大很多，反而明显有害于重放效果。所以在DSD256以及PCM384音源商业化之前，享声应该不会贸然采用更高频率的时钟支持更高采样率的音乐。

2 IIS（RJ45)&SPDIF（AES，同轴，光纤） 输出质量

采用FPGA解码与合成，高稳定的数据输出，通过FPGA直接输出SPDIF，无需IIS转SPDIF，减少二次转换的损失。同时IIS 中的时钟直接由主时钟经过去噪，锁定后生成，更高的精度与低噪声，加上享声多年的算法，使得数据与时钟同时，同步输出，这就从架构上来确保了IIS以及SPDIF低噪声，高精度以及同步的输出。

3 领先的隔离参考级电源系统

电源作为整个系统的基础，决定了FPGA，时钟以及整个电路的发挥，特别是对音频的关键噪声，抖动起至关重要的作用，这也是数字输出质量核心。D300REF 为了达到参考级的效果，抛弃了传统高级线性电源直接供电的方案，也没有采用高性能的开关电源，而且采用了当今长寿命，大容量，用于高铁，航空级启动的远优于电池的超级电容作为电源方案。

传统线性电源方案缺点就是低频噪声大，变压器交流内阻高，一个几十W功率的变压器，音频段交流内阻极大，很不利于高频数字电源的需求，虽然通过加大电容以及PCB设计能缓和，但在数字重放当中，除了没有高频干扰，并不是一个最优的电源方案。而开关电源虽然全频供电能力比线性电源要优，但是高频噪声较大，而且噪声在音频区仍然较大，结果为了抑制这种高频噪声，加入了大量的电感滤高频，反而导致了其交流内阻变高，电源响应变差，最后缺点跟线性电源类似，还是要通过电容来实现，而且开关电源的高频辐射也相对于线性电源要大不少。

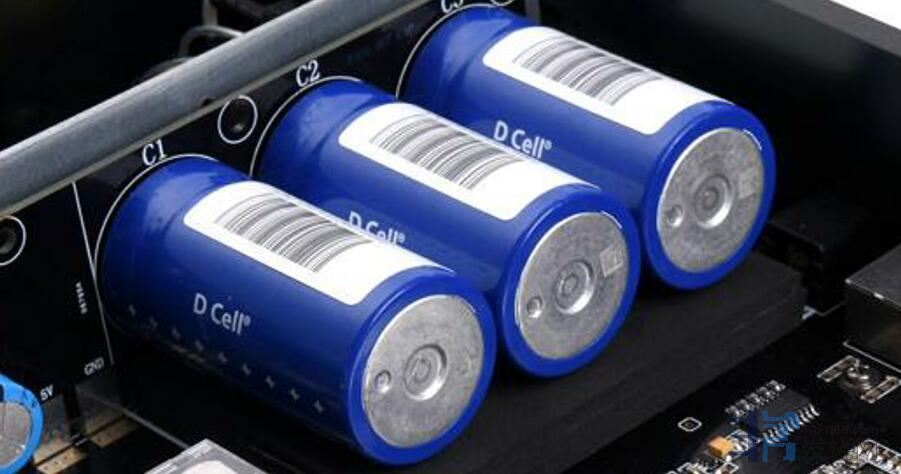

D300REF的超级电容方案采用MAXWELL大容量，Ultra-Low ESR，专为汽车以及高铁用来作为启动级电池的单体，有着低于2毫欧的内阻，100万小时的工作寿命，几乎无衰减并且理想的电源方案，明显优于动力电池方案。然而因为大容量高性能的超级电容，仍然存在单位能量密度下体积过大，电压过低的情况，对于D300REF内部，其一半的体积由电源系统所占据，而D300REF 实际用电仅为5V的情况下才可能实现，这也决定它只能用于体积较大，要求极端，不计成本，电压低的参考系统当中。

D300REF 因为采用了这个电源方案，内阻低至毫欧级别，交流全频段放电能力优秀，大幅度的减少了整个PCB的全频噪声以及用电响应时间，明显提升了信号质量以及高性能芯片以及器件的性能，在实际同轴输出测试当中发现，20khz以下的低频噪声相对于D300下降近两倍, 而且数据以及眼图交点抖动明显下降到DS3下几乎不可测。从声音上来说，明显提升了整个声音的分析力，透明度，控制力，密度等明显耳闻的素质，同时隔离了外界市电对电路PCB的影响，几乎不再受因为电子震动所造成的避震问题。
