Devialet Core Infinity+Phantom工厂首度曝光-刘汉盛(转帖) [复制链接]

1#
法国品牌Devialet大家都知道,他家有非常薄的ADH放大机,但是什么是Core Infinity呢?这就是此行我来巴黎的主要目的。此外,我还要去看生产Phantom喇叭工厂,这也是以前所没有见过的。没想到,这次还加码巴黎米其林三星餐厅Pavillon Ledoyen。只不过,晚上7点在凯旋门下车,一路冒着摄氏五度的低温沿着香谢丽舍大道走到协和广场附近小皇宫旁的这家餐厅,半小时的寒气凛人也是以前没有过的经验。
第二天早上八点,我们九位媒体就在Devialet总部楼下大厅集合,准备驱车北方的诺曼底参观Devialet工厂。
早上八点巴黎天都没有亮,但街道已经挤满了车,光要出城便要花不少时间,一路上高速奔驰,到达工厂已经是中午十二点半,足足开了四个多钟头,可以从台北开到高雄了。
到工厂一看,果然是上次我来的Seprolec。这家老板与Devialet的创办人之一Pierre Emmanuel Calmel是多年的好友,从Devialet 2007年创业开始,就帮Pierre制作各种原型机,如果没有这家工厂的协助,Devialet的产品要推出上市可能还要更困难。

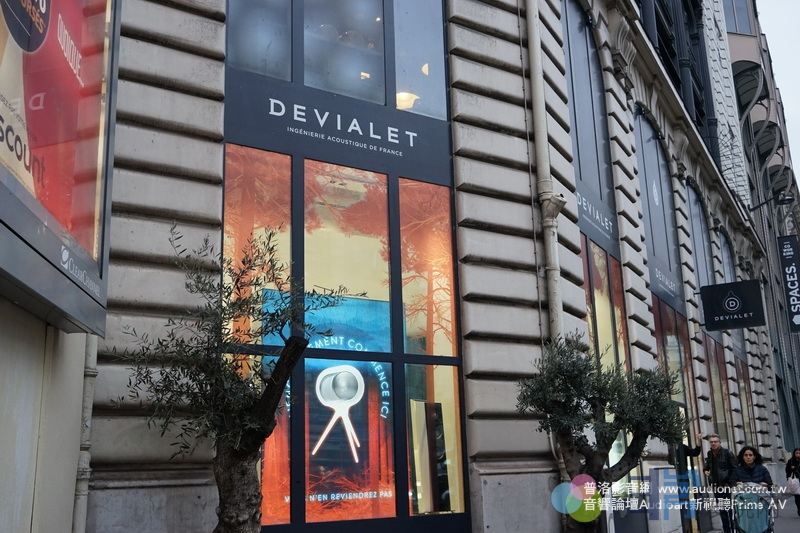

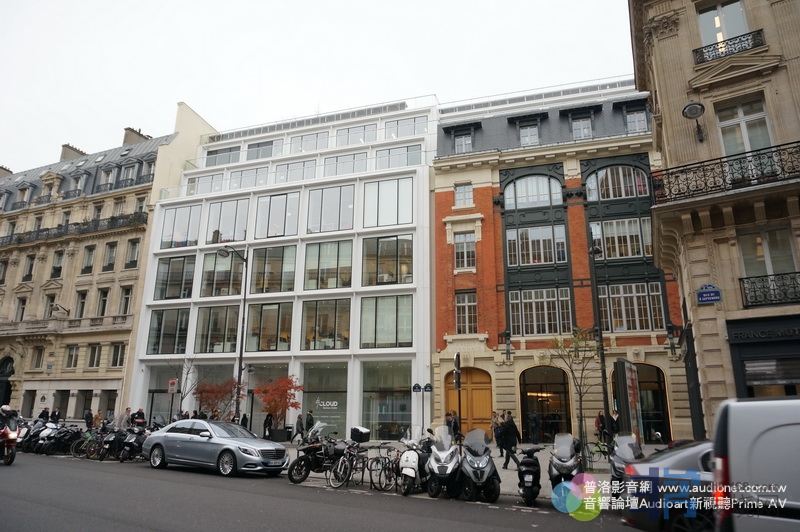

这栋大楼就是Devialet新的办公楼

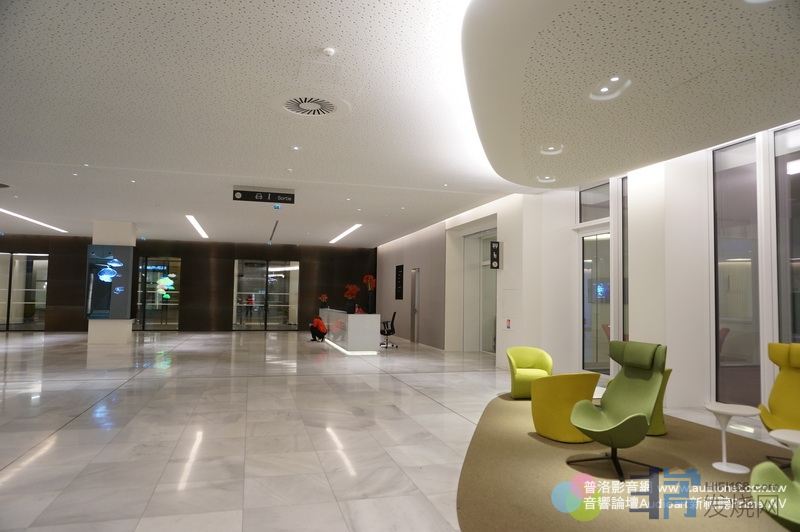

Devialet办公楼一楼大厅,请注意地上没有地毯,但天花板全部都是吸音设计,所以进入大厅很安静,我们的音响空间可以多学这样的做法。

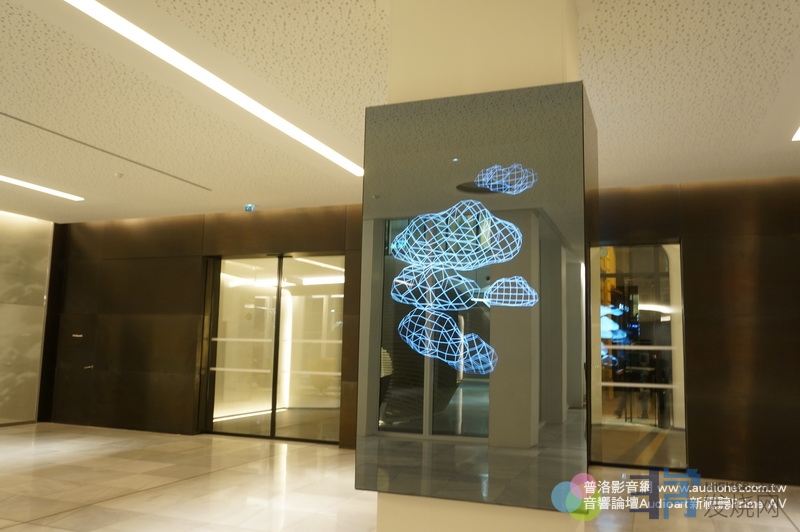

柱子上的四面都是液晶电视,随时会展现不同画面。

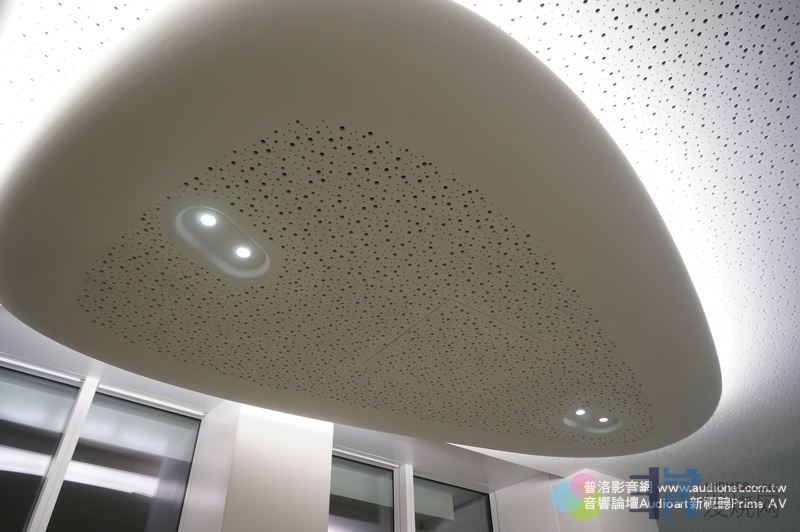

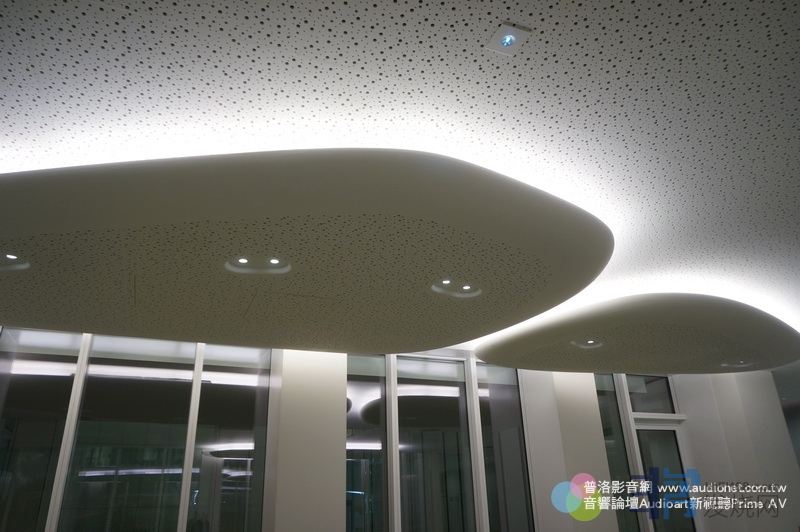

这是大厅天花板的做法,请注意上面都是大小不同的孔洞用来吸收2KHZ-4KHZ环境噪音,而且还有单独不规则的块状云,里面隐藏灯光,具有良好的视觉效果。
最后编辑醇音 最后编辑于 2017-12-10 15:56:14
本主题由 版主 eric 于 2017/12/11 8:56:32 执行 设置高亮 操作
分享 转发
网站: www.puristaudio.cn
微博: http://weibo.com/mcaudio
TOP
2#

天花板这样做法既美观,又有降低环境噪音的效果,音响室的天花板也可以比照处理。

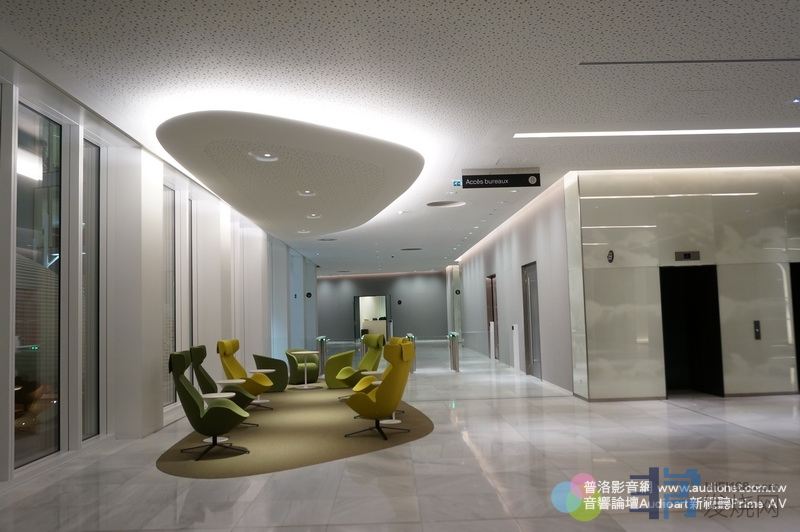

大厅内的设计简单而有质感

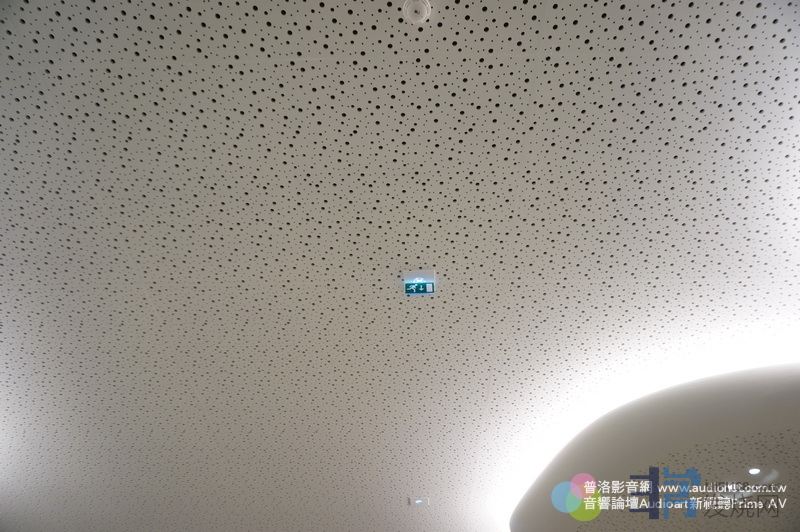

看到没,大厅天花板的矽酸钙板上布满大小不同的孔洞,用来吸收环境噪声,大多数是2KHZ-4KHZ的频率,也是人耳觉得会吵杂刺耳的频率。
网站: www.puristaudio.cn
微博: http://weibo.com/mcaudio
TOP
3#

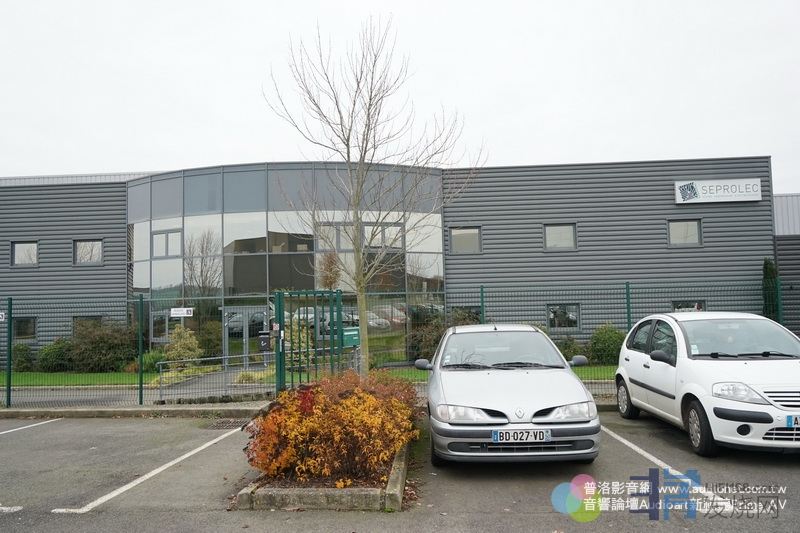

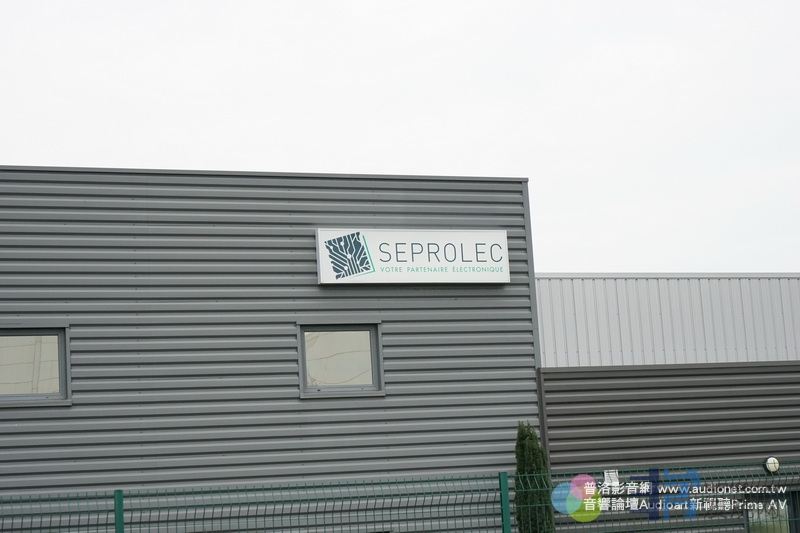

开了四小时车程,终于到了法国北部的诺曼底工厂,也是几年前我来参观过的工厂。


这家工厂专门做精密电子线路板的代工与组装。

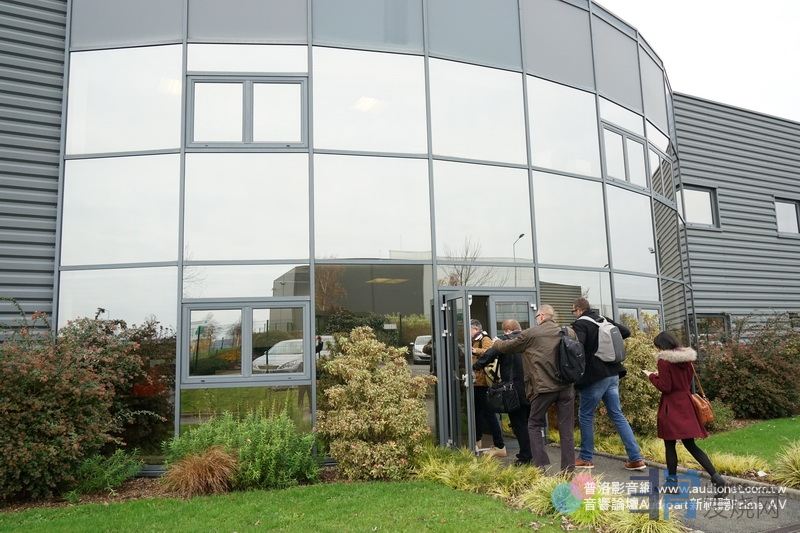

同行媒体鱼贯而入。


接待小空间内的一块装饰,跟我上次来时一样。


Devialet的创办人,也是现在的CTO Pierre已经在现场等我们,跟媒体到招呼。
网站: www.puristaudio.cn
微博: http://weibo.com/mcaudio
TOP
4#


Pierre旁边穿白袍的就是他多年好友,也是这间工厂的老板。


Pierre讲这位就是十年前他开创Devilaet时就支持他做各种原型机,如果没有他,Devialet也不会有今天。


最左边的就是这次负责接待我们的国际媒体公关经理Alix Leblais。

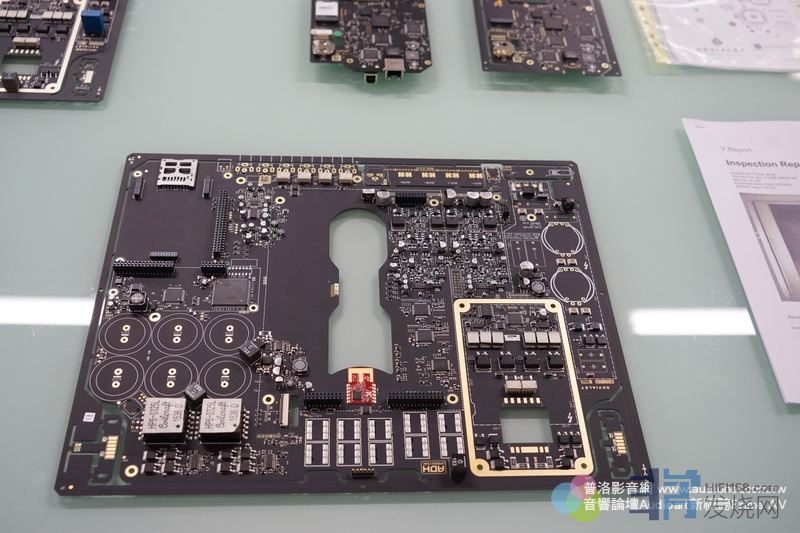

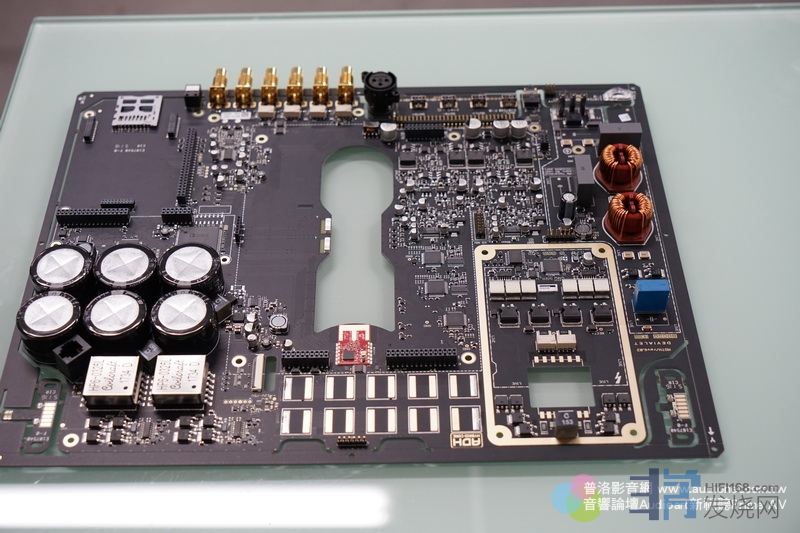

这是Devialet功放内部的母版。

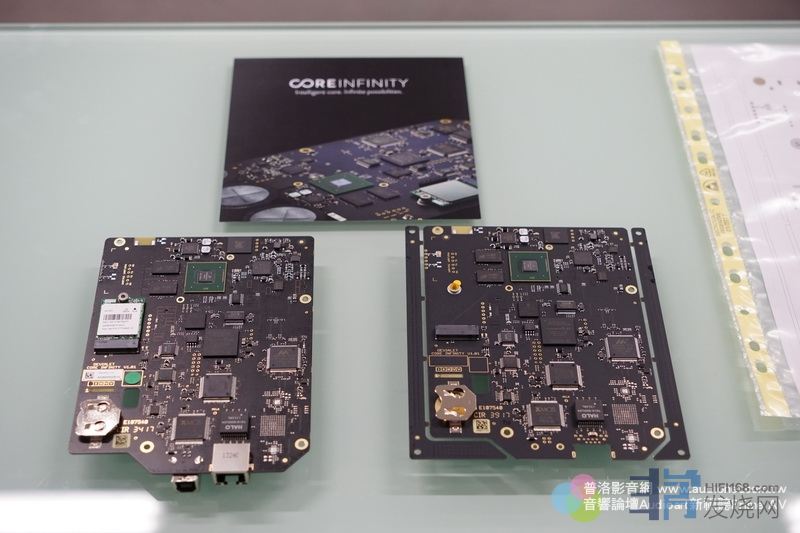

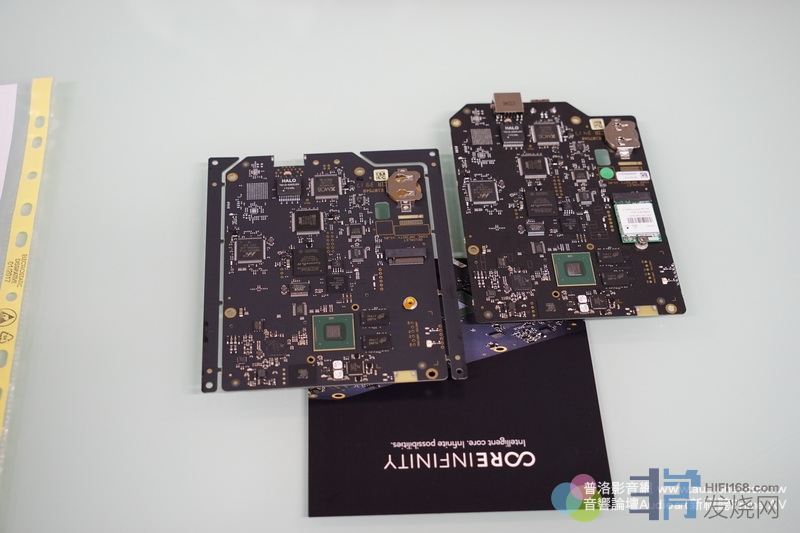

这两块都是这次的主角Core Infinity电路板,只是完成度不同。Core Infinity也就是功放的Linux电脑、DSP、FPGA、精密时钟、各类模拟数字输入、wifi、家庭网络、Ethernet、usb界面、蓝牙、串流等等都集中于此,所以称为Core Infinity。
网站: www.puristaudio.cn
微博: http://weibo.com/mcaudio
TOP
5#

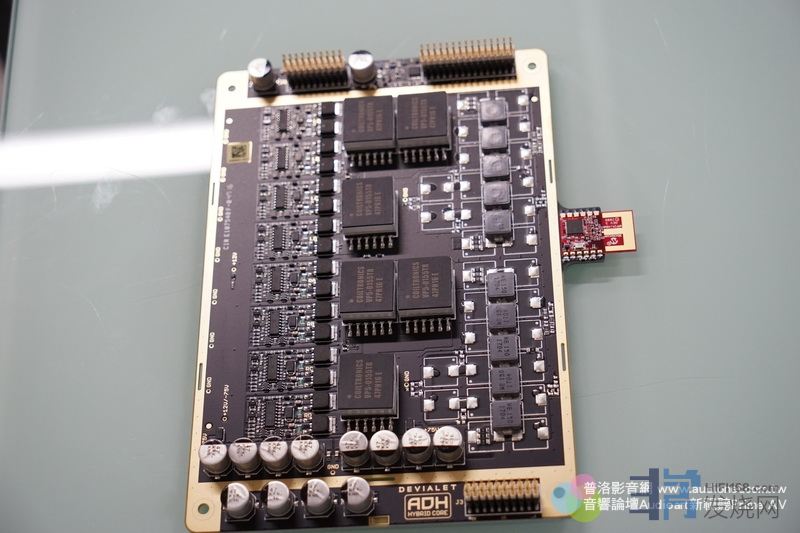

这是功放的D类放大线路板,上面的D类放大都做成模组,这块线路板与A类放大并联,形成ADH,想要有多大的输出功率,只要增加D类放大模组便可。

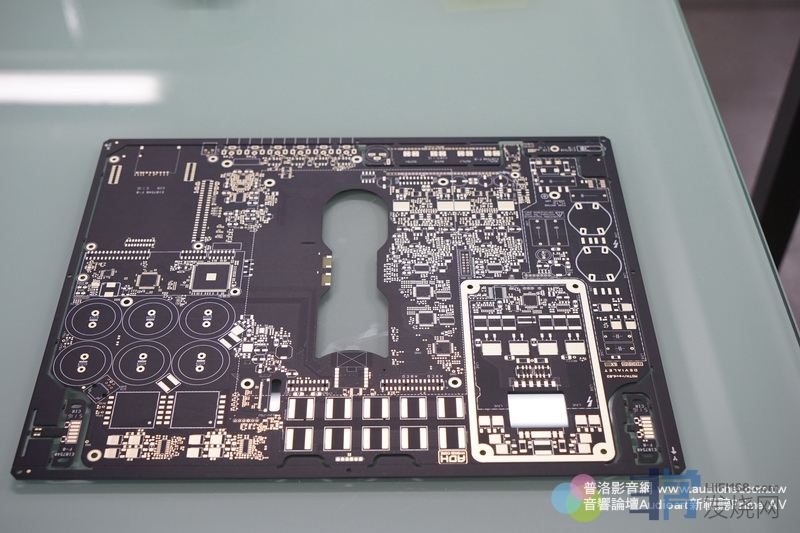

母版中央那块有空间的就是安放D类放大线路板的地方,或许您要怀疑,怎么没有看到A类线路板?A类线路也做成模组,其实应该说是晶片,这个A类放大晶片不到一公分见方的面积,就可以做成四声道A类放大,每声道A类输出在五瓦以下,这就是Devialet厉害之处。

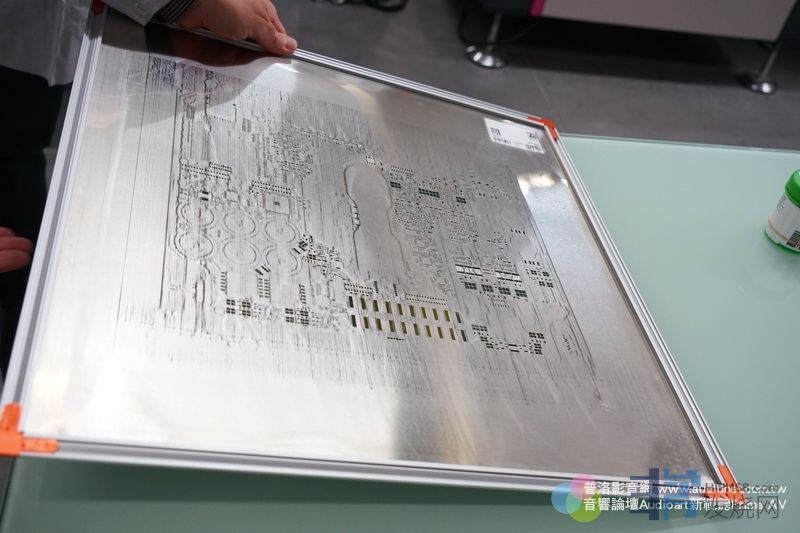

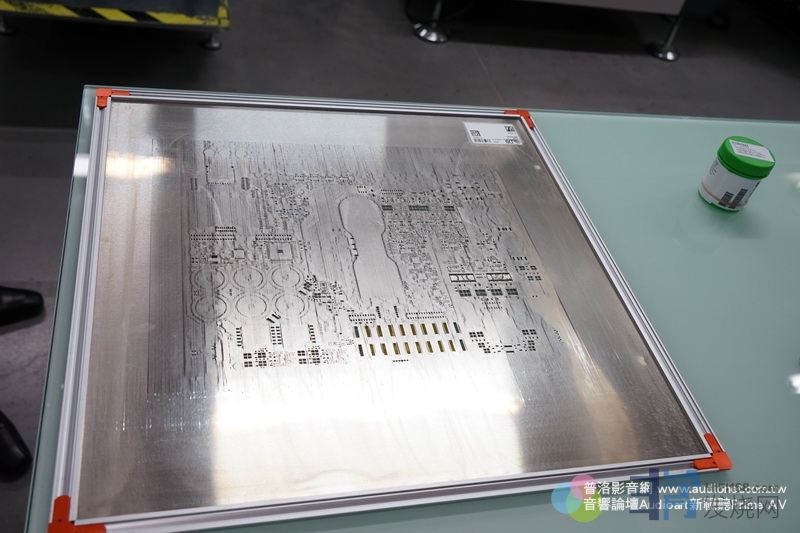

这是Devialet功放母版的印刷板,为何要用印刷板呢?因为上面的零件都是SMD表面粘着元件,要是上锡膏粘着的,所以要先用印刷方式把位置留出来。

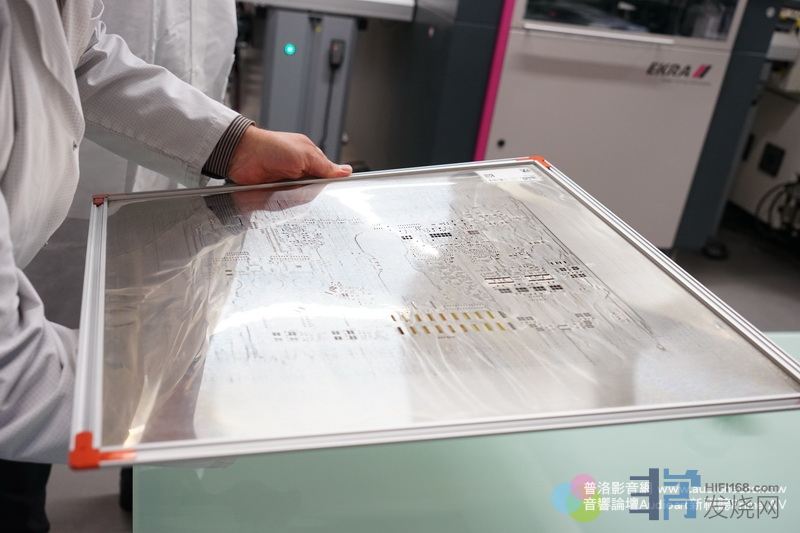

这片金属印刷板其实是软的,可以弯曲。
网站: www.puristaudio.cn
微博: http://weibo.com/mcaudio
TOP
6#

明日待续
网站: www.puristaudio.cn
微博: http://weibo.com/mcaudio
TOP
7#

好文。
TOP
8#

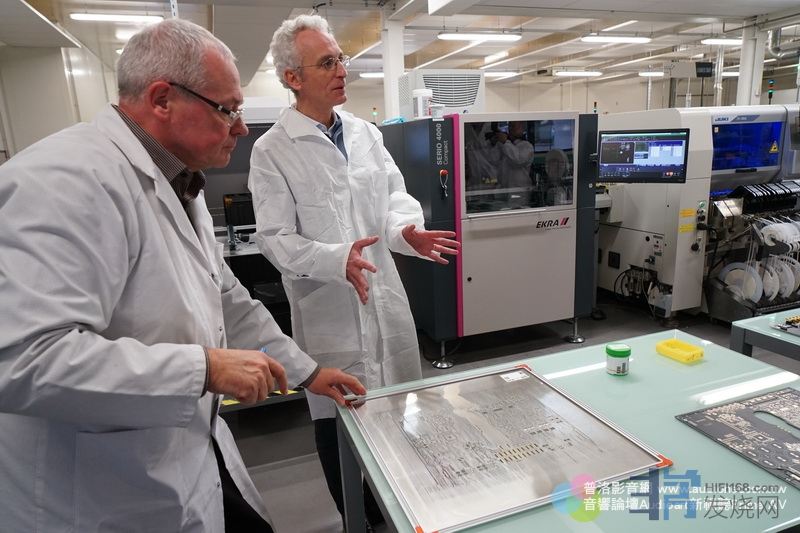

左边那位厂长,正为我们解说这块母板要怎么印刷。
网站: www.puristaudio.cn
微博: http://weibo.com/mcaudio
TOP
9#

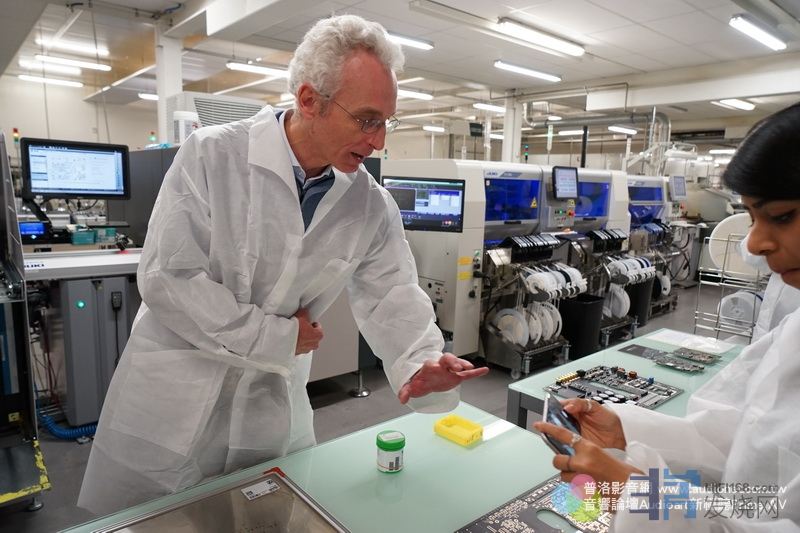

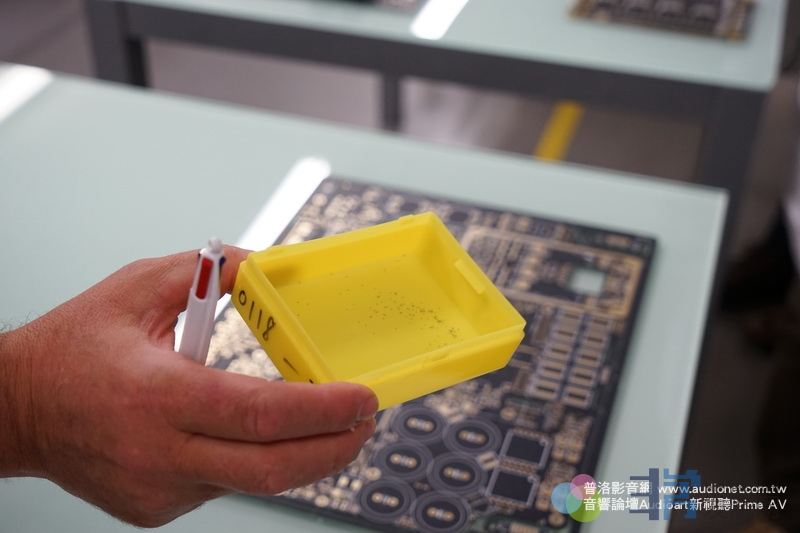

Pireer前面一个小黄盒,内有玄机。


这个小盒里有与沙粒差不多大小的电子元件,其实就是电容与电阻,这是我看过最小的SMD元件。用在哪里?用在Core Infinity电路板的背面。Pireer说,如果没有这些SMD元件Devialet的功放与Phantom不可能做得出来。

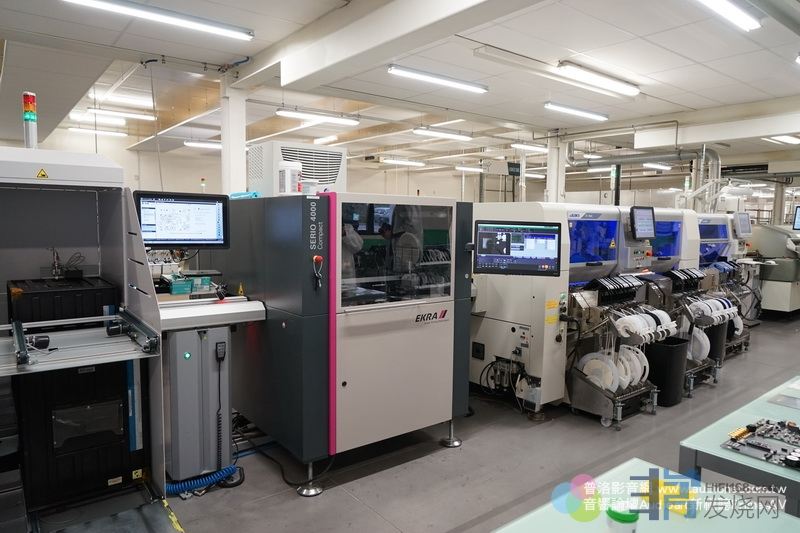

这是SMD电路板的生产线。


电路板先经印刷后,刷上锡膏,接着自动机器把SMD元件打上。


Core Infinity电路板正在生产,新推出的功放上都已经安装好,其他机种除了最早之外,都可以升级更换,而且听说是免费的。
网站: www.puristaudio.cn
微博: http://weibo.com/mcaudio
TOP
10#

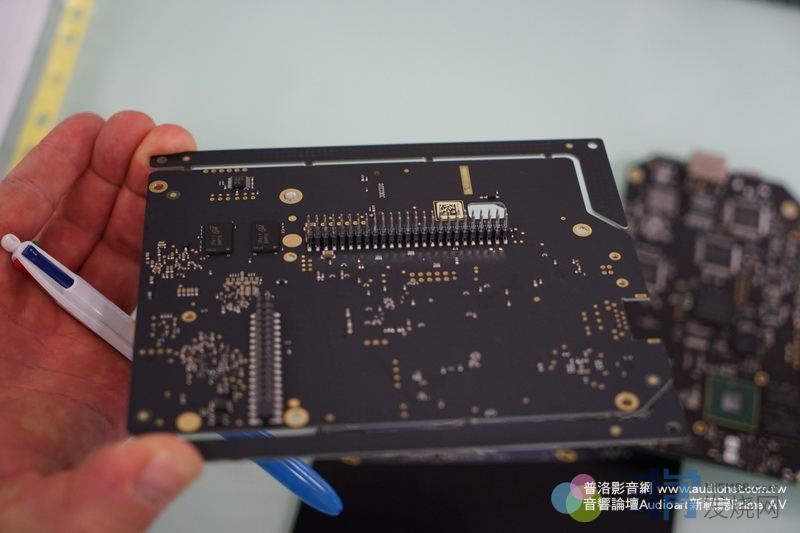

这就是Core Infinity电路板的背面,上面有许多沙粒大小额电阻与电容。

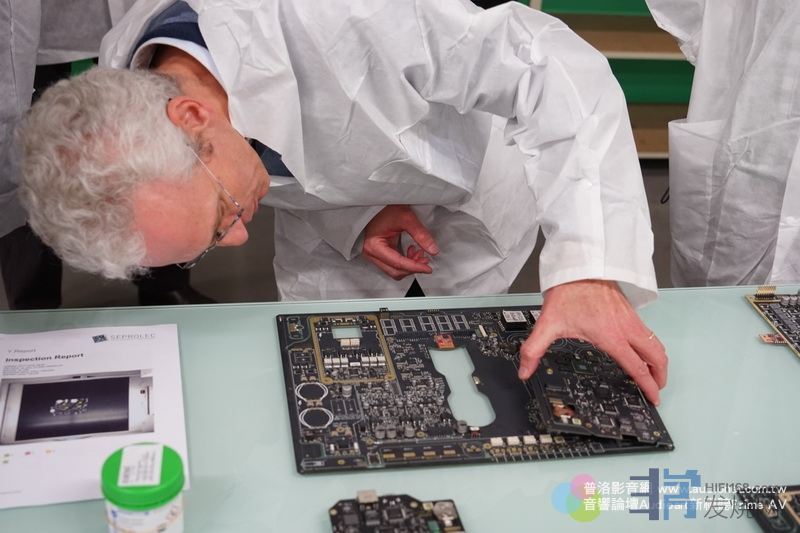

Pireer正在示范把Core Infinity电路板安装上。

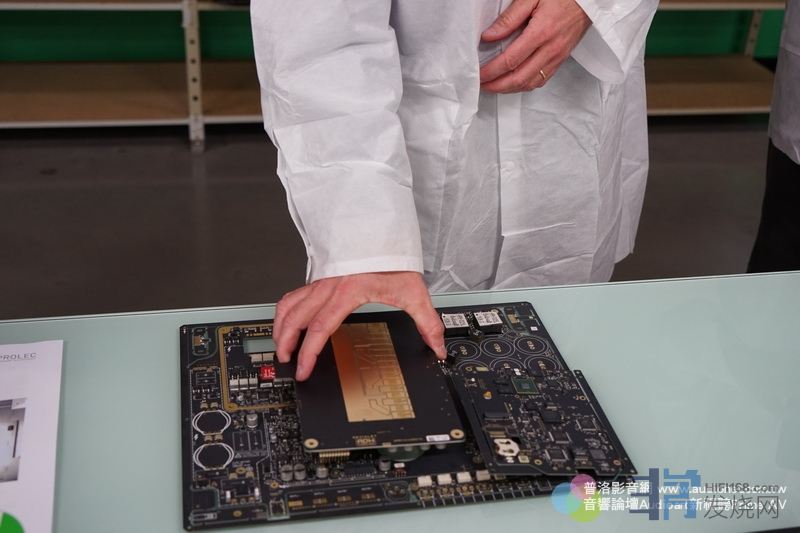

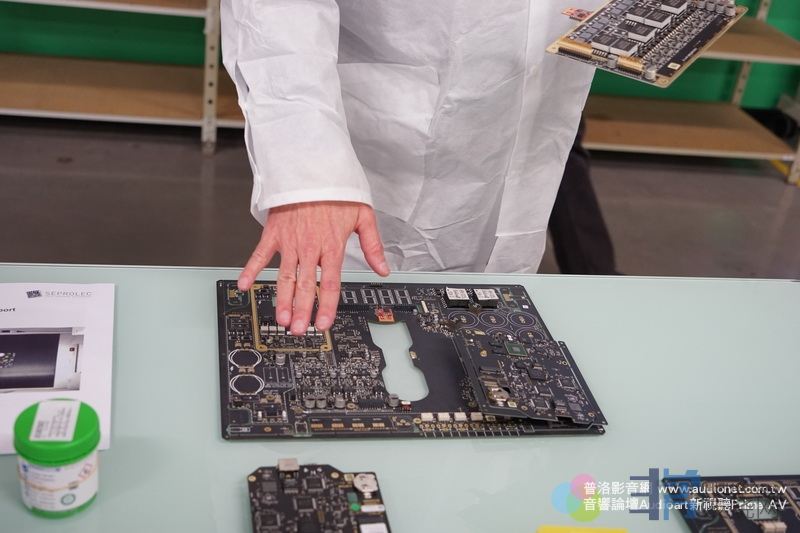

Pireer手拿着D类放大电路板,安装在母板的中央。


这块就是D类放大电路板。
网站: www.puristaudio.cn
微博: http://weibo.com/mcaudio
TOP
11#

来到工厂,上到二楼简报室,除了工厂老板外,还有Pierre,原来他已经比我们早到在等我们。工厂老板简单地跟我们做了简报,并且交待有些地方不能拍照,工作人员会提示。原来Seprolee是著名的精密电子产品代工厂,除了Devialet在此生产之外,还有其他厂牌的产品。未免暴露别人的产品,所以有此要求。今天是Pierre的生日,回想五年前Devialet还只有18人,现在已经超过400人,Devialet的发展真快速啊!
在工厂内,除了看到Devialet功放的生产部门之外,我们也看到Phantom喇叭的生产部门。看到那么多还没有组装的Phantom,在场人员我相信只有一个感想hantom根本就是高科技产物。
光是那个主体框架就像摩托车引擎一样,铸造出来,内部线路板就安装在这个主体框架上,使用的也是跟功放一样微型表面黏者元件。Pierre说,如果没有使用这种元件,Devialet的产品不可能生产,因为体积会非常庞大。
这些微型元件有什么好处呢?可以把产品体积缩到最小,讯号路径也缩到最短,提升功能性与声音表现。说的也是,请想象一下,如果Devialet的功放与Phantom喇叭采用传统穿孔元件来制造,体积该会有多庞大。在Phantom的组装部门内,我没有看到最后喇叭单体组装上去的成品,我猜单体的组装可能不在这个工厂内,或者,没有开发给我们看。

媒体在发问。


到处可见这块功放母板。

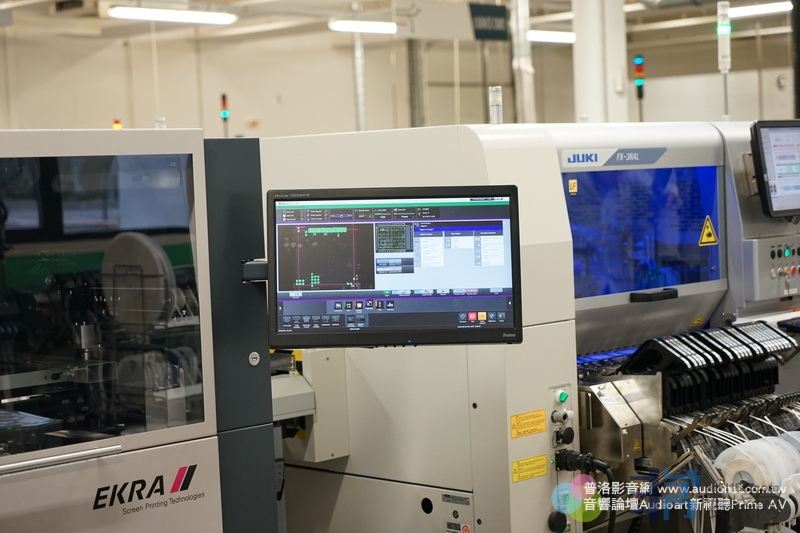

这是Screen Printing机器,也就是应刷上锡膏的机器所附的工作显示。


这是Screen Printing机器。


印好的电路板会自动放上SMD元件。
网站: www.puristaudio.cn
微博: http://weibo.com/mcaudio
TOP
12#

科技引领未来,这就是高科技,我们用烙铁焊装的功放如何去追赶别人啊,哎,真是好贴。我们的电子工业要追赶的路还非常长啊,加油啊。
TOP
13#

非常喜欢帝瓦雷这个颠覆传统的 富有创意的高科技音响公司。
TOP
14#

来到工厂,上到二楼简报室,除了工厂老板外,还有Pierre,原来他已经比我们早到在等我们。工厂老板简单地跟我们做了简报,并且交待有些地方不能拍照,工作人员会提示。原来Seprolee是著名的精密电子产品代工厂,除了Devialet在此生产之外,还有其他厂牌的产品。未免暴露别人的产品,所以有此要求。今天是Pierre的生日,回想五年前Devialet还只有18人,现在已经超过400人,Devialet的发展真快速啊!
在工厂内,除了看到Devialet功放的生产部门之外,我们也看到Phantom喇叭的生产部门。看到那么多还没有组装的Phantom,在场人员我相信只有一个感想hantom根本就是高科技产物。
光是那个主体框架就像摩托车引擎一样,铸造出来,内部线路板就安装在这个主体框架上,使用的也是跟功放一样微型表面黏者元件。Pierre说,如果没有使用这种元件,Devialet的产品不可能生产,因为体积会非常庞大。
这些微型元件有什么好处呢?可以把产品体积缩到最小,讯号路径也缩到最短,提升功能性与声音表现。说的也是,请想象一下,如果Devialet的功放与Phantom喇叭采用传统穿孔元件来制造,体积该会有多庞大。在Phantom的组装部门内,我没有看到最后喇叭单体组装上去的成品,我猜单体的组装可能不在这个工厂内,或者,没有开发给我们看。

媒体在发问。


到处可见这块功放母板。


这是Screen Printing机器,也就是应刷上锡膏的机器所附的工作显示。


这是Screen Printing机器。


印好的电路板会自动放上SMD元件。
网站: www.puristaudio.cn
微博: http://weibo.com/mcaudio
TOP
15#


每道工序都有电脑监控,不允许有一丝错误。


这块是Core Infinity背面手指处就是跟沙粒一般大小的电阻与电容,可惜相机拍不下来。


Core Infinity电路板正在送入烤炉。


烤炉其实就是长长的隧道,上下都是热源,绿色部分就是热源的温度,请注意温度在隧道中是慢慢升高再慢慢降低,不是完全一样的温度。上面那排绿色温度显示上方热源,下面那排绿色显示下方热源,要两面夹烤,与烤土司一般。


Core Infinity电路板在输送中。
网站: www.puristaudio.cn
微博: http://weibo.com/mcaudio
TOP
16#

电路板即将进入热烤隧道。


每一处都有电脑监控。


这是长长的锡膏热烤隧道。


这是光学检验,而且是3D检验,检查IC内部,或每个接点是否都正确焊好。


厂长这在解说光学检查要点。


Core Infinity电路板上有900多元件。


每个元件都有针对性的内部检查。

(2017/12/13 12:38:17 上传)


最后编辑醇音 最后编辑于 2017-12-13 12:38:17
网站: www.puristaudio.cn
微博: http://weibo.com/mcaudio
TOP
17#


厂长告诉我们电子元件线路放大之后每个接点都要确实焊好。


右下方块显示的是光学瞄准要检查的元件,左边大图显示的是元件内部放大。


这也是元件内部的放大检查,这些元件内部都有好几层,肉眼无法检查,只能用光学仪器检查。


这就是光学检验机。


这块线路板正在检查。
网站: www.puristaudio.cn
微博: http://weibo.com/mcaudio
TOP
18#


这是几乎完工Devialet功放内部。


功放母板与Core Infinity电路板。


金色Devialet限量版功放。


媒体勤奋工作中。


图中那位德国媒体用三脚架,还打灯,还会指挥摆姿势,非常敬业,不过奇怪用的相机是普通的Canon小相机,不知道这样有什么玄机。

Pierre与工厂老板应德国媒体要求,摆姿势拍照,我也偷偷拍了一张。

(2017/12/13 14:38:58 上传)


网站: www.puristaudio.cn
微博: http://weibo.com/mcaudio
TOP
19#


[attachimg]628202[/attachimg]
[attachimg]628203[/attachimg]
手指指的就是已經裝上去的Core Infinity電路板。

[attachimg]628204[/attachimg]
中央那塊是D類擴大機電路板。



Devialet擴大機內部塞滿各式零件,非常精細。



Devialet擴大機的輸入端與輸出端。


网站: www.puristaudio.cn
微博: http://weibo.com/mcaudio
TOP
20#


輸入端子,右邊有2個插槽處就是Core Infinity電路板處。


從這個角度就知道Devialet擴大機有多薄,根本就只比喇叭線端子厚一點點而已。


這塊就是已經裝上的Core Infinity,除了各式晶片之外,還有一個電池,維持時鐘隨時通電。

Devialet擴大機組裝區。

架子上有很多半成品。

看到那根天線沒?如果有天線,就是內部已經裝上Core Infinity電路板的擴大機。

工作人員正把整架子的擴大機送到他處。
