多变压器多路供电全电流放大器 [复制链接]

1#
1:货物名称及数量:6变压器单16路供电全对称全电流放大合并式功放一台
2:价格:2300元
3:成色:七成新
4:物品缺陷及改动:机箱较旧,底板钻孔较多,面板左上角有磕伤
5:三包或保修期:终身保修
6:卖家所在地:广西百色市田阳区
7:卖家联系方式:电话、微信13737679261,淘宝店神兵作坊、咸鱼神兵作坊
8:交易方式:咸鱼交易
9::运输方式及运费:包邮
10:交易优先权:咸鱼优先
11:物品图片或详细描述:

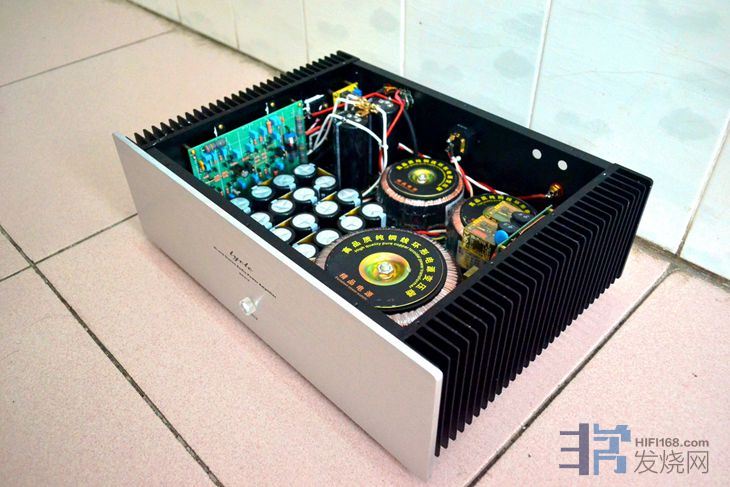

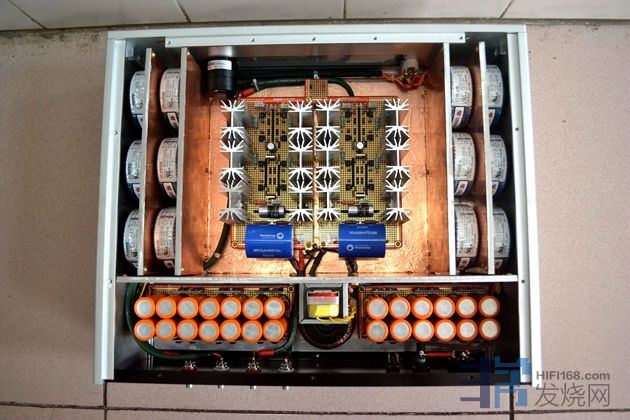

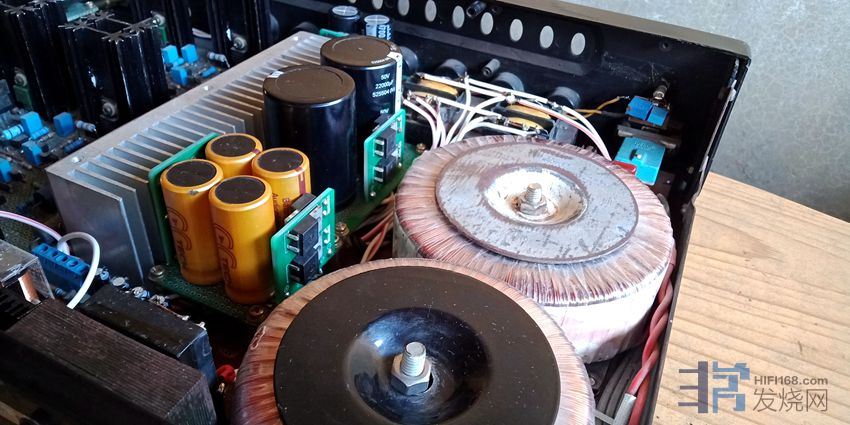

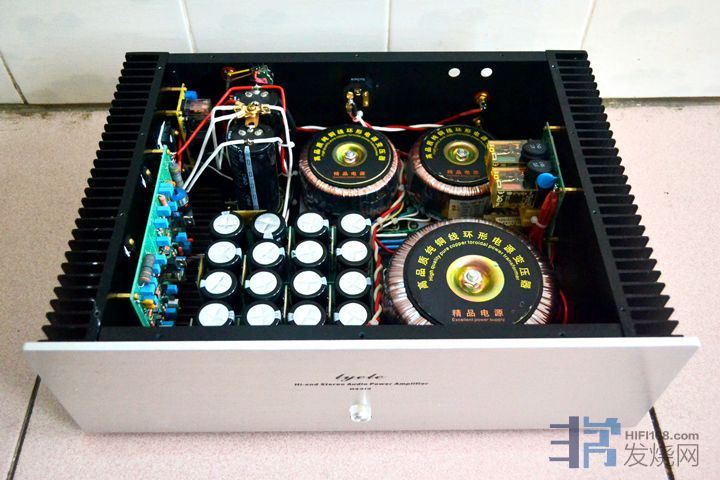

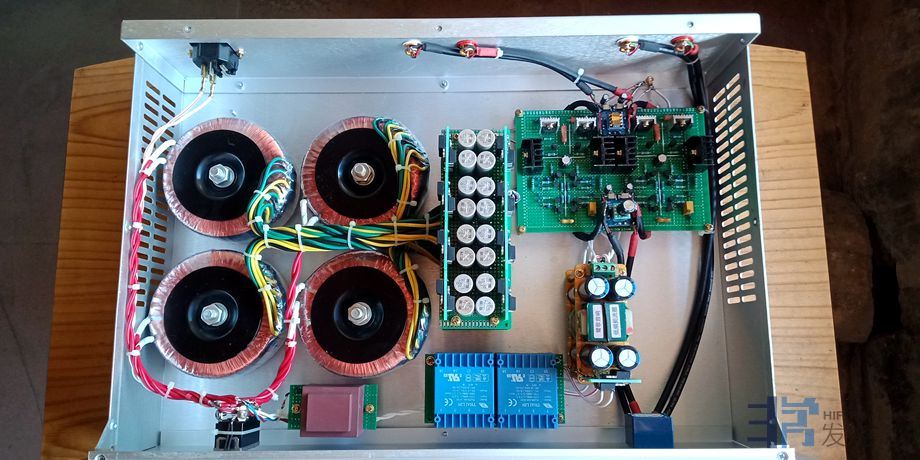

废旧利用之世界首台6变压器单16路供电全对称全电流放大合并式功放一台,功率2*35W。前所未有的放大器,登峰造极的制作!使用一个胆前级旧机箱(盖板为铝板,没有散热孔)和手头上淘汰、闲置的旧材料再补充一些全新材料装制而成。机箱有使用痕迹,面板左上角有磕伤。
   神夺九天似龙,气吞万里如虎!神兵作坊专攻多变压器多路供电晶体管功放,致力于大能量、大密度、大动态、大音场、大信息量、大驱动力和高纯净度、高透明度、高解析力、高瞬变、高效率的音响重播。
一、线路架构
全对称全电流放大线路,电流和电压同时激励,超低失真,高达1000以上的阻尼系数,性能优越。输入端加入UFEEL高级音响实验室缓冲运放座模块和双运放模块作为缓冲级;
二、平面搭棚

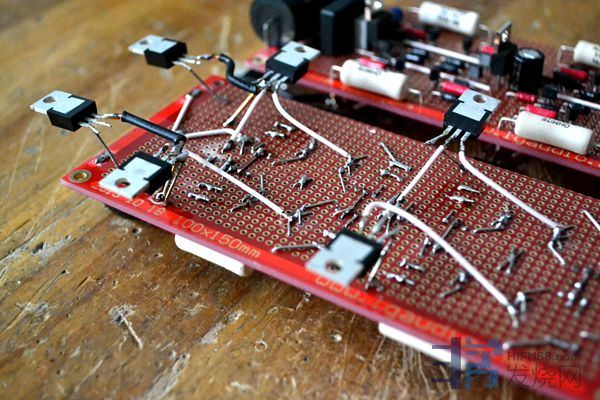

减少工业色彩,增加人文气息,采用以万能板为基板的放大电路板平面搭棚技术,纯手工制作。就近相连的元器件引脚搭焊在一起,只有一个焊点(pcb板三个相连的脚就是三个焊点),大幅度减少焊点数量,降低焊点过多形成的二极管效应 。相距较远的音频连接点和地线走线均采用发烧线搭焊,音色音质明显比pcb板铜箔走线优越;
三、多路供电
把电路供电拆分细化,多变压器多路供电,显著降低级间干扰,降低失真,并提供强大电源供给。经探索实践,本电路功放最多可以实现17路供电,简化版前级可以实现8路供电,如果采用功放电路直接改前级,可以实现惊人的16路供电。两声道共用电源称为单N路供电,两声道独立供电称为双N路供电。经实践,发现分路越多效果越好,做一个双5路供电的功放,不如做单10路供电的功放好。
本功放用料概况:
一、功率管
小功率管为18对飞利浦BC546/BC556,2对日立B647/D667;中功率管为6对东芝A1930/B5171,大功率输出管为2对全新库存老装东芝A1301/C3280。
二、板上阻容元件:
电阻为国产大红袍镀银脚电阻、松下等电阻,电容为德国德国佛罗里德 FROLYT ESKU系列 高文专用 功放胆机分频无极电解、丹麦jantzen Standard Z-Cap发烧分频耦合MKP音频电容。
三、电源部分
1、变压器
升龙100W方牛2个,出口型25W方牛1个,30W方牛1个,60W方牛1个,总容量315W,15路供电压放大级部分。电流放大级也就是输出级供电为一个120W大厂环牛。机内实际上还有另外1个出口型25W方牛专供输入缓冲级;
2、整流
采用高速整流桥和德国英飞凌碳化硅二极管焊制的整流桥。据说碳化硅整流二极管是目前性能最好的二极管;
3、滤波
电压放大级的滤波电解为日本4700uf35v15对,电流放大级的滤波电解为松下22000uf50v一对;因空间和成本限制,电压放大级没有采用稳压,优点是声音开放,缺点是线条感不如稳压。
4、功率管和、阻容元件和变压器上贴了UFEEL高级音响实验室的合金贴超过60张(花费200多元),用于吸收杂乱电磁波和微震动;
四、输入缓冲级
缓冲级运放座模块型号为UFEEL高级音响实验室的BD202,运放型号为该实验80元一个的具有模拟味的初吻—AG双运放。
五、接线及其它
大量使用英国和弦包银线芯,信号线是镀银线。音量电位器为日本ALPS27型。使用时请注意电源相位,可用电笔测出排插和功放的火线,对应插上。功放火线如果插到插排零线去,声音会变得单薄和冲。保险丝用的是瑞士舒特,是经过本人正反比对过的,和火零线一样,不要弄反。
本功放2300元包邮。这个价格贵吗?不贵了,本身就是高成本的制作,而结构超级复杂,手工工作量很大,费时费工费神,光是焊接和处理繁多的接线都够呛。2000多块钱就能拥有登峰造极的制作,也只有我这一家可以提供了。功放售出原则上不退(收到后发现运输损坏、严重故障不能使用可退),但提供终身保修(只要我还干得动),你只需负担来回运费,无论坏到什么程度材料费、修理费我全包了。























分享 转发
TOP
2#

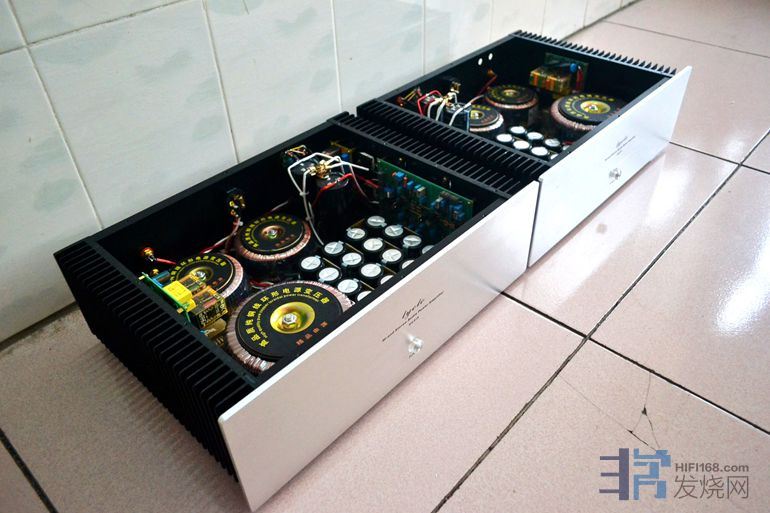

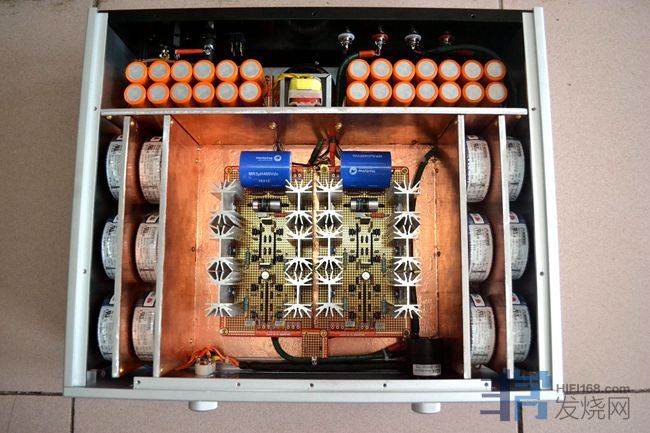

世界首台神兵4变压器双八路供电前级,最新顶级型号,几乎全新,4个特别定制80W环牛供放大电路,2个10W泰林方牛供缓冲级,总计340W,全碳化硅整流桥,场管输出,输入输出均采用运放模块做缓冲,输入为人声美化旗舰型号,输出为模拟味十足的初吻。2600元包邮,可咸鱼交易。提供个性化定制服务。



























(2021/10/15 15:05:05 上传)



(2021/10/15 15:05:05 上传)



(2021/10/15 15:05:05 上传)



(2021/10/15 15:05:05 上传)



(2021/10/15 15:05:05 上传)


TOP
3#

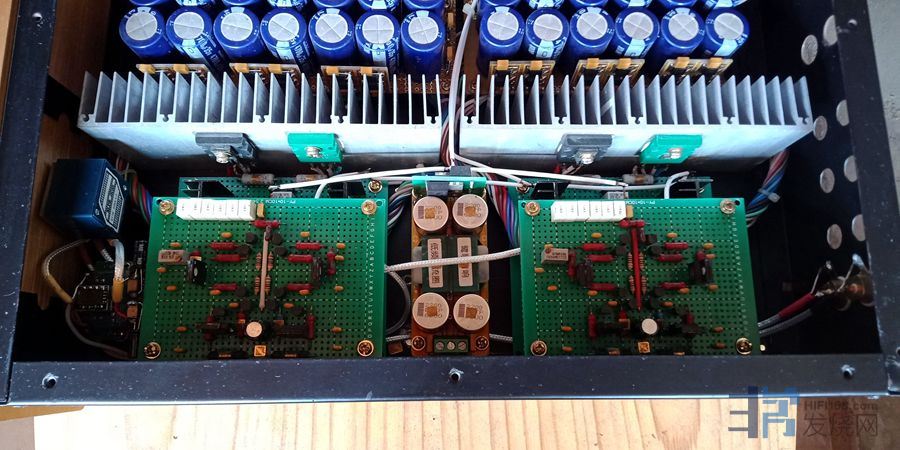

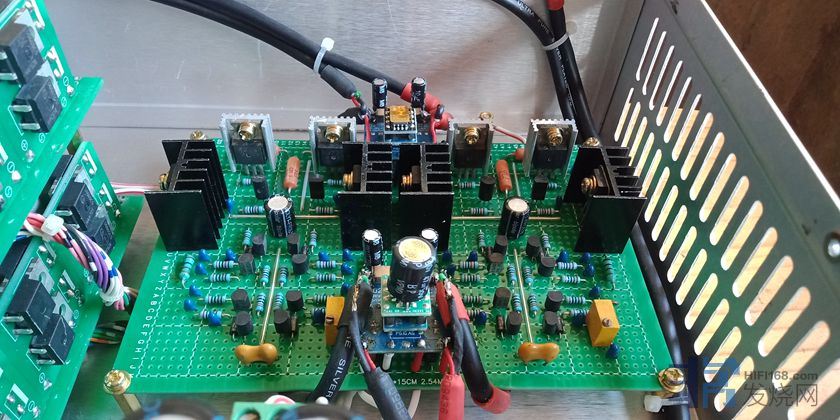

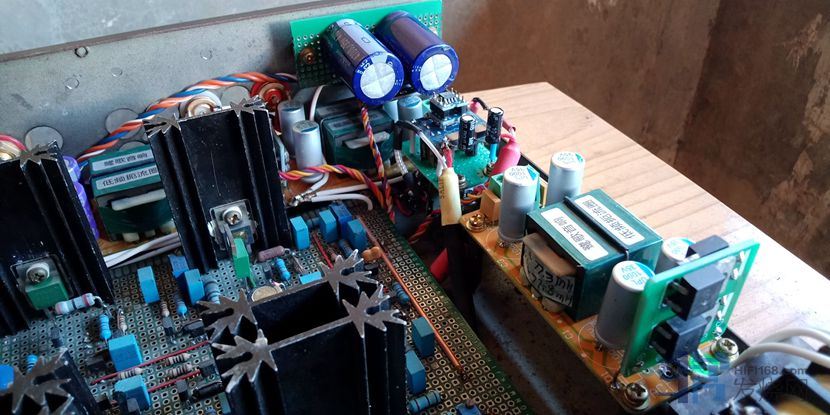

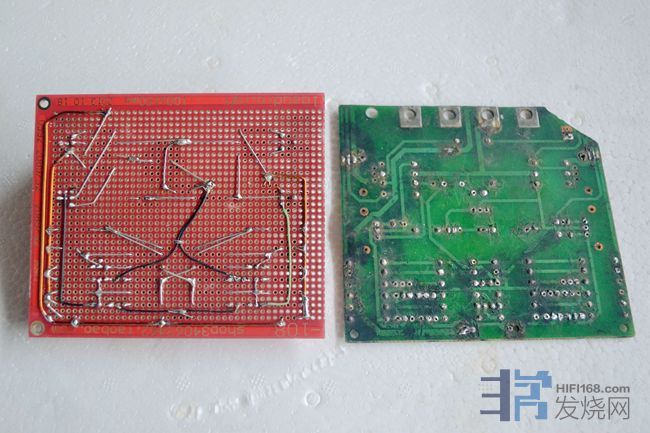

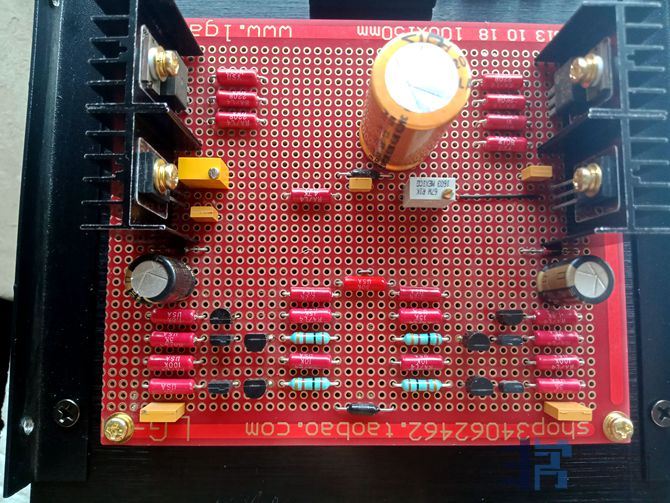

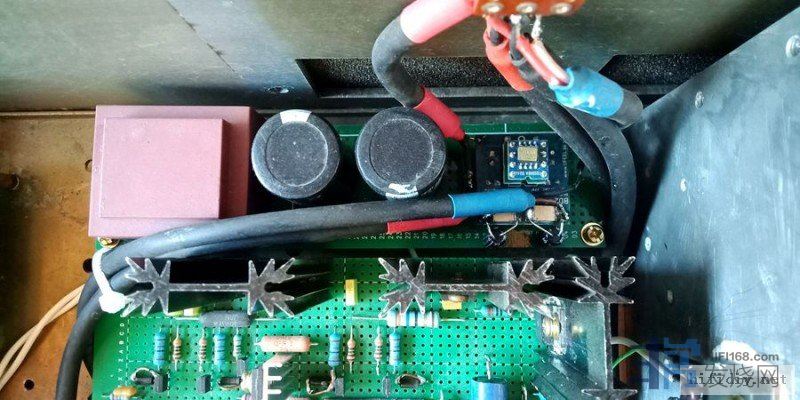

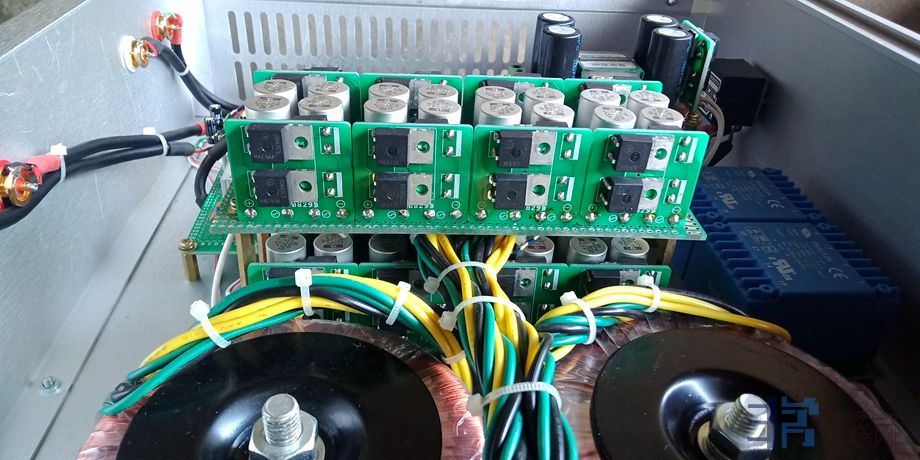

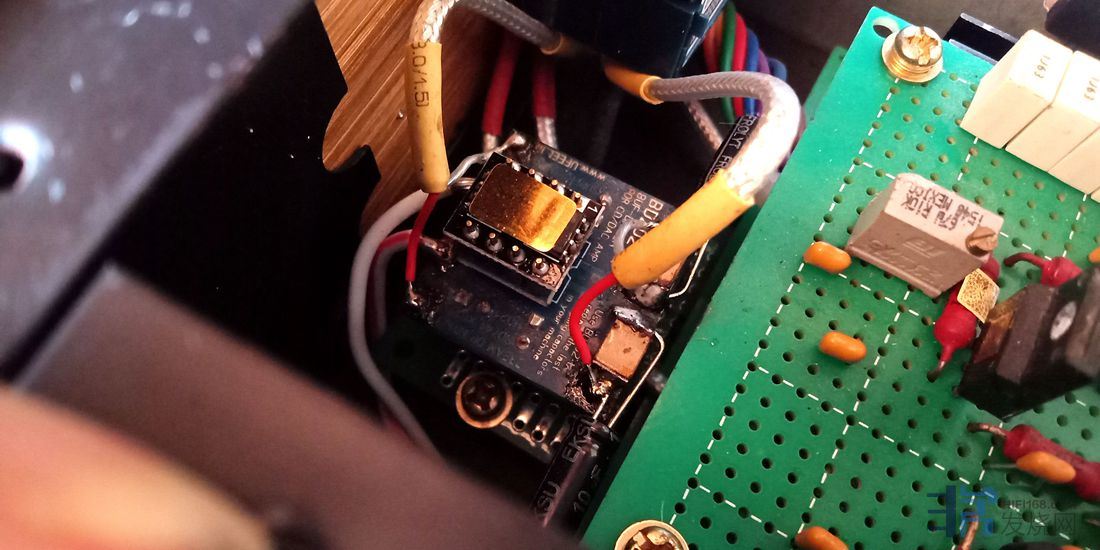

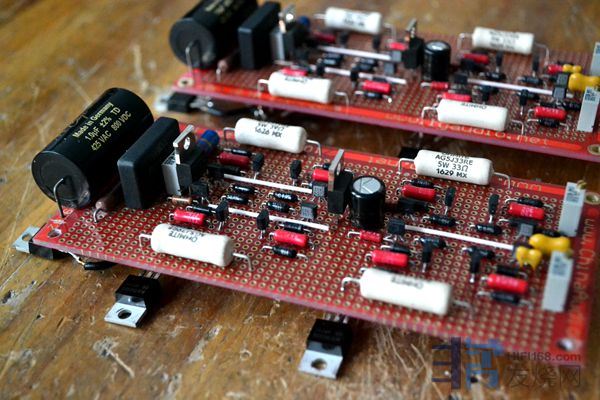

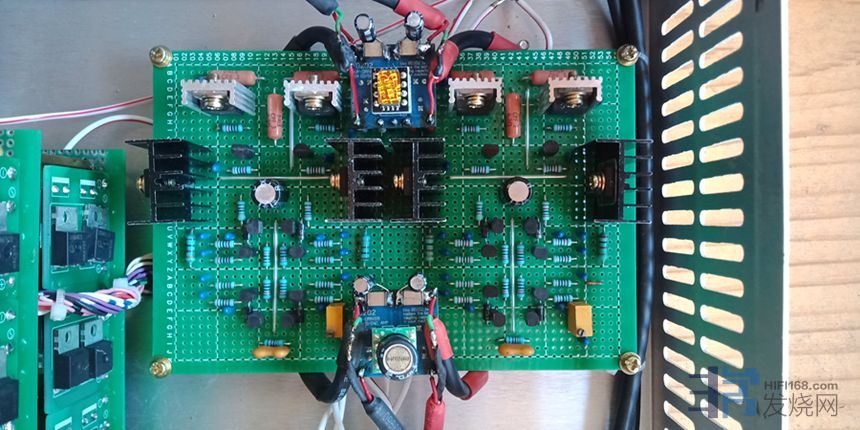

这是本人用洞洞板平面搭棚的顶级用料放大板,对比原印刷电路板,可以看到焊点大幅度减少,接线用上了卡达斯大至尊线芯:





TOP
4#

我还没学会复制咸鱼链接。可上咸鱼搜索“神兵作坊”或者“神兵动江湖”,然后点击右边的用户,进入我的空间。
TOP
5#

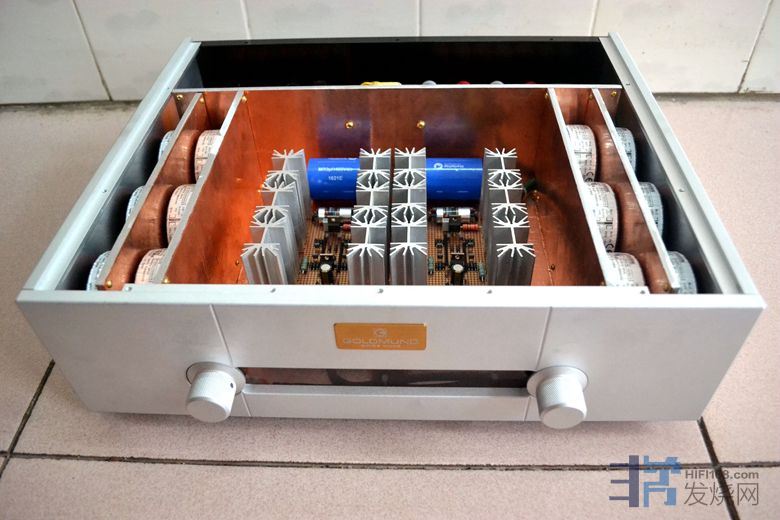

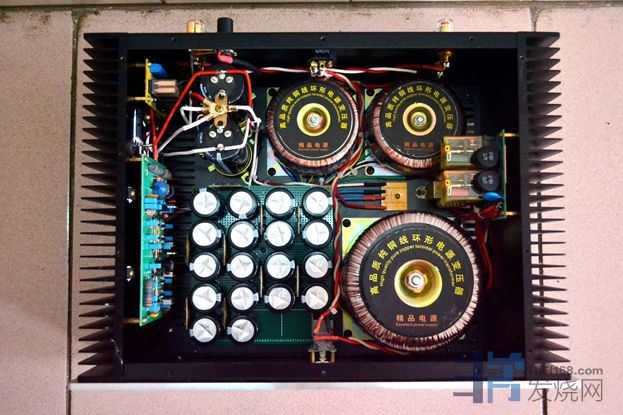

13变压器单13路供电前级,价格相当昂贵,顶级用料,13个箭猪牛,2个威尔士鹦鹉螺MKP电容。此机已出,图片供参考。



















照片 139_副本.jpg (, 下载次数:0)

(2021/10/16 12:40:28 上传)

照片 139_副本.jpg

照片 147_副本_副本.jpg (, 下载次数:0)

(2021/10/16 12:40:28 上传)

照片 147_副本_副本.jpg

照片 124_副本_副本.jpg (, 下载次数:0)

(2021/10/16 12:40:28 上传)

照片 124_副本_副本.jpg

TOP
6#

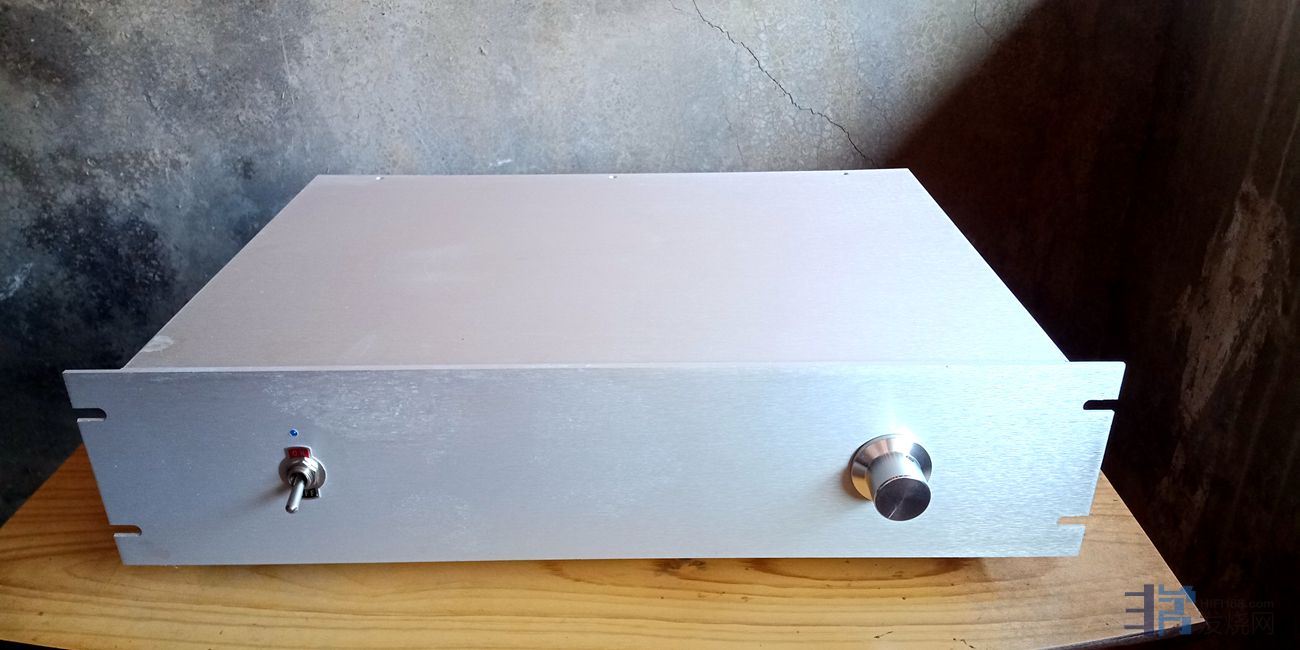

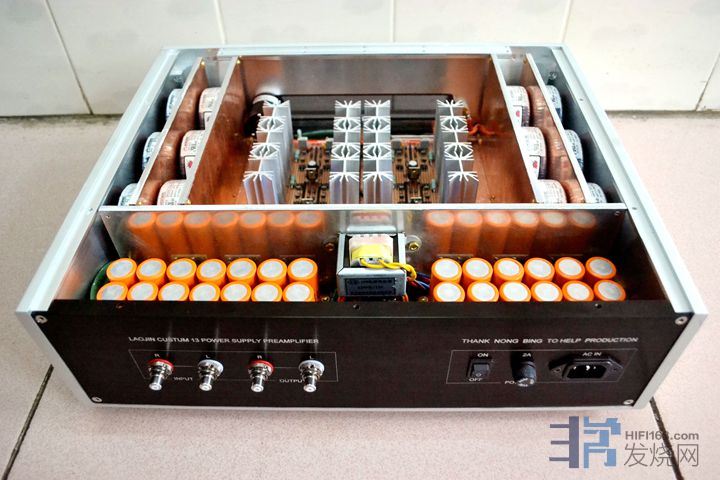

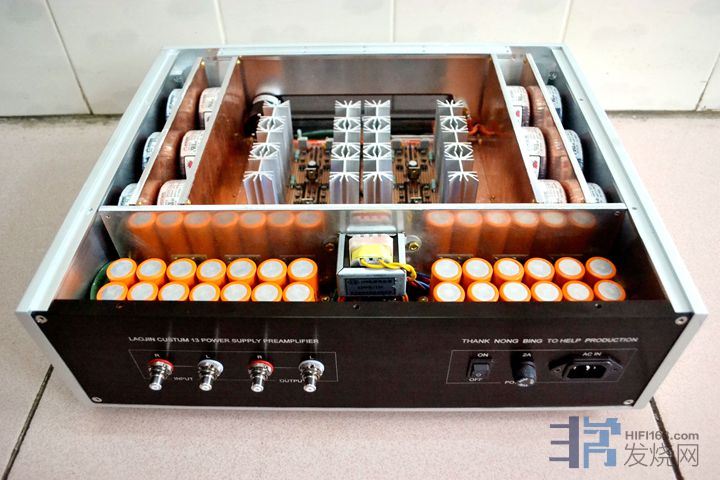

10变压器双十三路供电前级,10000元,采用10个在世民音响提别定制的O牛。烧友定制,图片供参考。




















TOP
7#

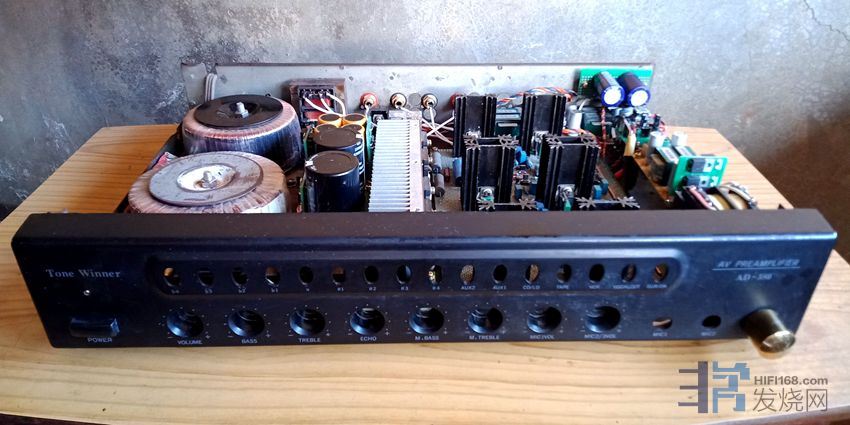

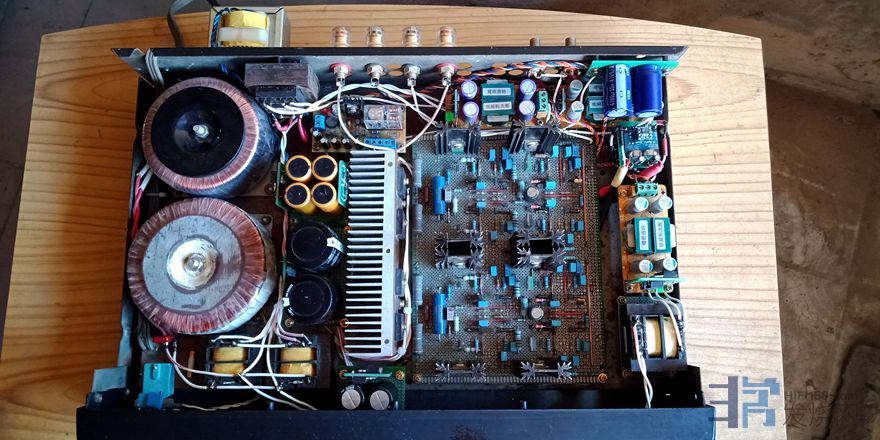

1:货物名称及数量:废旧利用之6变压器单7路供电全对称全电流放大合并式功放1台
2:价格:500元
3:成色:七成新
4:物品缺陷及改动:机箱较旧
5:三包或保修期:终身保修
6:卖家所在地:广西百色市田阳区
7:卖家联系方式:电话、微信13737679261,淘宝店神兵作坊,咸鱼神兵作坊
8:交易方式:咸鱼交易
9::运输方式及运费:包邮
10:交易优先权:咸鱼优先
11:物品图片或详细描述:

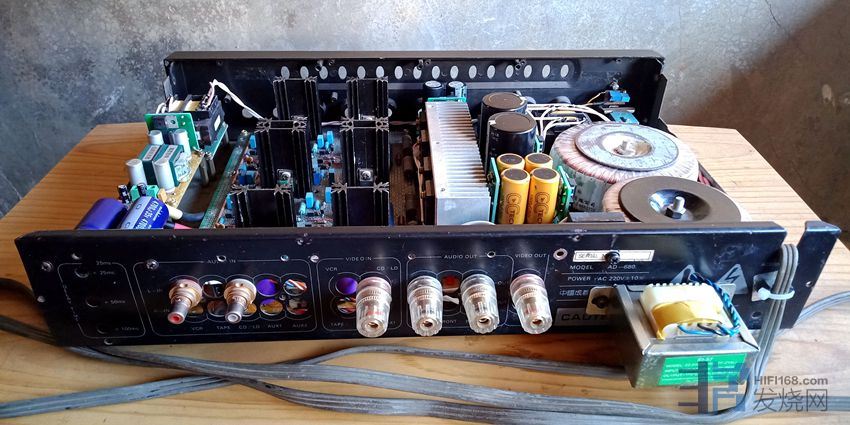

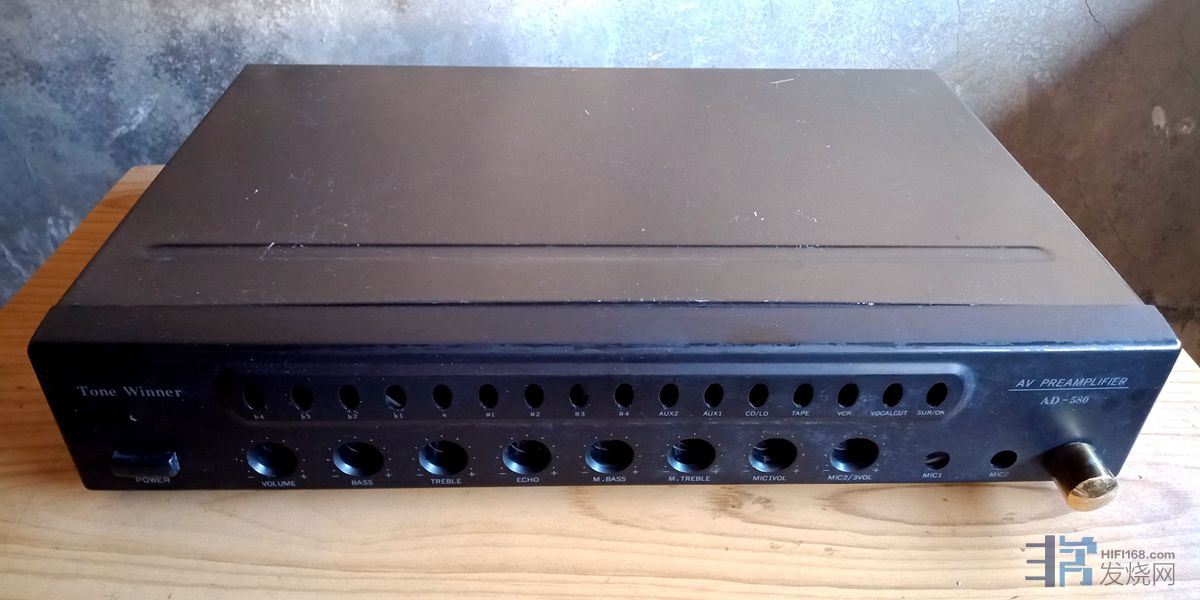

废旧利用之6变压器单7路供电全对称全电流放大合并式功放一台,功率2*35W。使用成都天逸AV-580卡拉OK前级旧机箱和手头上淘汰、闲置的旧材料再补充一些全新材料装制而成。原机是本人上世纪九十年代后期买的,有明显使用痕迹,盖板有一些划痕,机器报废后机箱一直没有舍得扔,毕竟是本人最早买的音响器材之一,多少有点感情。机箱比较小,所以把材料见缝插针塞得满满当当,有一个变压器实在装不下,只好装到后板外面去。接地采用了星形一点接机壳地,输出端交流输出大约0.4mv,虽未达到静如深海,但也非常安静了。
   神夺九天似龙,气吞万里如虎!神兵作坊专攻多变压器多路供电晶体管功放,致力于大能量、大密度、大动态、大音场、大信息量、大驱动力和高纯净度、高透明度、高解析力、高瞬变、高效率的音响重播。
一、线路架构
全对称全电流放大线路,电流和电压同时激励,超低失真,高达1000以上的阻尼系数,性能优越。输入端加入UFEEL高级音响实验室缓冲运放座模块和双运放模块作为缓冲级;
二、平面搭棚
减少工业色彩,增加人文气息,采用以万能板为基板的放大电路板平面搭棚技术,纯手工制作。就近相连的元器件引脚搭焊在一起,只有一个焊点(pcb板三个相连的脚就是三个焊点),大幅度减少焊点数量,降低焊点过多形成的二极管效应 。相距较远的音频连接点和地线走线均采用发烧线搭焊,音色音质明显比pcb板铜箔走线优越;
三、多路供电
把电路供电拆分细化,多变压器多路供电,显著降低级间干扰,降低失真。经探索实践,本电路功放最多可以实现17路供电,简化版前级可以实现8路供电,如果采用功放电路直接改前级,可以实现惊人的16路供电。两声道共用电源称为单N路供电,两声道独立供电称为双N路供电。经实践,发现分路越多效果越好,做一个双5路供电的功放,不如做单10路供电的功放好。
本功放用料概况:
一、功率管
小功率管为英国ZTX,18对540/550,2对653/753,中功率管为6对NEC A1010/B2334,大功率输出管为2对东芝A1943/C5200。
二、板上阻容元件:
电阻为国产718、台产厚声、日本拓万碳膜、日本国宝级电阻、英国韦尔良、美国DALE、丹麦Jantzen-audio 等电阻,电容为德国德国佛罗里德 FROLYT ESKU系列 高文专用 功放胆机分频无极电解、英国原装 Audio Note音乐贵族 STD系列电解电容 、丹麦jantzen Standard Z-Cap发烧分频耦合MKP音频电容。
三、电源部分
1、变压器
4个进口拆机10WEI型变压器,1个特别定制的国产60W多绕组环牛,供电电压放大级。电流放大级则用一个国产150W拆机环牛。机外装的25W国产出口型EI牛是专供缓冲级的,没有统计在内。
2、整流
采用德国英飞凌碳化硅二极管焊制的整流桥4个,UFEEL高级音响实验室的小整流桥2个,普通整流桥1个。据说碳化硅整流二极管是目前性能最好的二极管;
3、滤波
采用扼流圈即π型滤波电源板3块,其中2块供电压放大级,1块供缓冲级,滤波电解为固态电解。电压放大级的其它滤波电解为NICHICON 尼吉康 电解电容2对,1500UF/50V 进口蝴蝶牌TECH 金装音频电解电容2对。电流放大级是一对松下22000uf50v电解。因空间和成本限制,电压放大级和缓冲级没有采用稳压,优点是声音开放,缺点是线条感不如稳压好。
四、输入缓冲级
缓冲级运放座模块型号为UFEEL高级音响实验室的BD202,运放型号为该实验室朝花夕拾系列中的NEC双运放。另送一个其它型号的运放供比较,可获得明显不同的声音效果;
五、接线及其它
大量使用英国和弦包银线芯,信号线是几十元一米的发烧线。音量电位器为国产贴片电阻步进式电位器,纯铜镀金旋钮,加有纯铜延长杆。功放自带进口美标插头电源线 。使用时请注意电源相位,可用电笔测出排插和功放的火线,对应插上。功放火线如果插到插排零线去,声音会变得单薄和冲。保险丝用的是瑞士舒特,是经过本人正反比对过的,和火零线一样,不要弄反。散热片较小,加了一块紫铜板,即改善散热又起屏蔽作用,机箱底板还加了一块厚铝板做辅助散热。

本功放500元包邮。这个价格贵吗?不贵了,本身就是高成本的制作,而结构复杂,手工工作量很大,费时费工费神,光手工就值这个价,别看是废旧利用,一些用料比很多厂机还要好得多,实际上是亏本出了。功放售出原则上不退(收到后发现运输损坏、严重故障不能使用可退),但提供终身保修(只要我还干得动),你只需负担来回运费,无论坏到什么程度材料费、修理费我全包了。



















TOP
8#

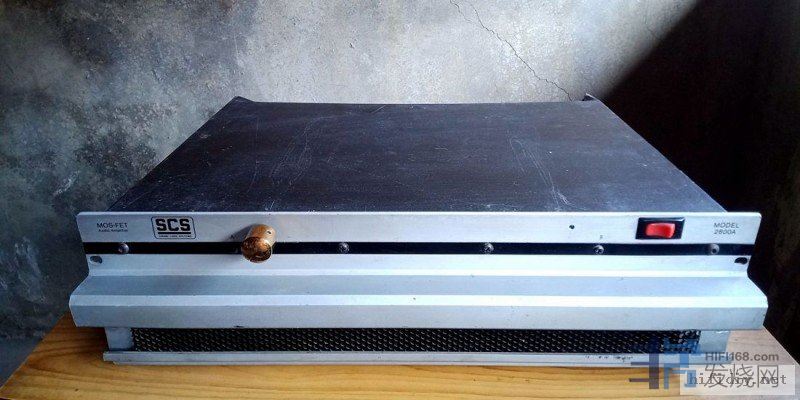

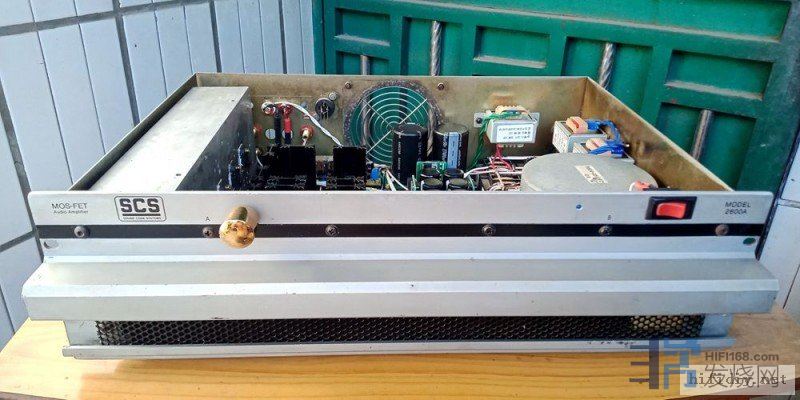

1:货物名称及数量:废旧利用之2×70W场效应管输出合并式功放
2:价格:1000元
3:成色:七成新
4:物品缺陷及改动:机箱较旧
5:三包或保修期:终身保修
6:卖家所在地:广西百色市田阳区
7:卖家联系方式:电话、微信13737679261,淘宝店、咸鱼神兵作坊
8:交易方式:咸鱼交易
9::运输方式及运费:包邮
10:交易优先权:咸鱼优先
11:物品图片或详细描述:
旧利用之9变压器单5路供电全对称全电流放大合并式功放一台,场效应管推动和输出,功率2*70W。使用一个进口专业功放旧机箱和手头上淘汰、闲置的旧材料再补充一些全新材料装制而成。机箱较陈旧,前脸还行,盖板则有划痕、掉漆生锈和变形。   神夺九天似龙,气吞万里如虎!神兵作坊专攻多变压器多路供电晶体管功放,致力于大能量、大密度、大动态、大音场、大信息量、大驱动力和高纯净度、高透明度、高解析力、高瞬变、高效率的音响重播。
一、线路架构
全对称全电流放大线路,电流和电压同时激励,超低失真,高达1000以上的阻尼系数,性能优越。输入端加入UFEEL高级音响实验室缓冲运放座模块和双运放模块作为缓冲级;
二、平面搭棚
减少工业色彩,增加人文气息,采用以万能板为基板的放大电路板平面搭棚技术,纯手工制作。就近相连的元器件引脚搭焊在一起,只有一个焊点(pcb板三个相连的脚就是三个焊点),大幅度减少焊点数量,降低焊点过多形成的二极管效应 。相距较远的音频连接点和地线走线均采用发烧线搭焊,音色音质明显比pcb板铜箔走线优越;
三、多路供电
把电路供电拆分细化,多变压器多路供电,显著降低级间干扰,降低失真。经探索实践,本电路功放最多可以实现17路供电,简化版前级可以实现8路供电,如果采用功放电路直接改前级,可以实现惊人的16路供电。两声道共用电源称为单N路供电,两声道独立供电称为双N路供电。经实践,发现分路越多效果越好,做一个双5路供电的功放,不如做单10路供电的功放好。
本功放用料概况:
一、功率管
小功率管为英国ZTX,16对651/751,2对657/757;中功率管为4对东芝A1930/B5171,2对日立B649/D669,2对日立K214/J77场效应管;大功率输出管为日立K1058/J162。
二、板上阻容元件:
电阻为国产718、台产厚声和日本拓万碳膜等电阻,电容为德国德国佛罗里德 FROLYT ESKU系列 高文专用 功放胆机分频无极电解、英国原装 Audio Note音乐贵族 STD系列电解电容 、丹麦jantzen Standard Z-Cap发烧分频耦合MKP音频电容。
三、电源部分
1、变压器
6个进口拆机EI型变压器,10W15v-0-15v,空置中心抽头,两个变压器次级串联形成30v-0-30v,2个国产10W15v-0-15vEI形变压器,如法炮制,形成四组电源四路供电,供电压放大级部分。电流放大级也就是输出级供电为一个进口拆机密封450W环牛。机内实际上还有另外两个方牛,一个小的密封牛专供输入缓冲级,另一个专供保护电路;
2、整流
全部采用德国英飞凌碳化硅二极管焊制的整流桥,共5个。据说碳化硅整流二极管是目前性能最好的二极管;
3、滤波
电压放大级的滤波电解松下3300uf50v4对,电流放大级的滤波电解为台产凯美JAMICON电解(英国音乐传真的御用品牌)27000uf50v一对;因空间和成本限制,电压放大级没有采用稳压,优点是声音开放,缺点是线条感不如稳压。
4、缓启动电源板一块,减少开机瞬间大电流冲击,延长功放使用寿命;
四、输入缓冲级
缓冲级运放座模块型号为UFEEL高级音响实验室的BD202,运放型号为该实验室朝花夕拾系列中的东芝双运放。另送一个其它型号的运放供比较,可获得明显不同的声音效果;
五、接线及其它
大量使用英国和弦包银线芯,信号线是几十元一米的发烧线。音量电位器为日本ALPS16型,纯铜镀金旋钮。功放自带原装接线,美标插头,地线一脚被上家剪掉,变成了两脚插。使用时请注意电源相位,可用电笔测出排插和功放的火线,对应插上。功放火线如果插到插排零线去,声音会变得单薄和冲。保险丝用的是瑞士舒特,是经过本人正反比对过的,和火零线一样,不要弄反。散热片基板厚达10mm。

本功放1000元包邮,这是参考价,真要可优惠。这个价格贵吗?不贵了,本身就是高成本的制作,而结构复杂,手工工作量很大,费时费工费神。功放售出原则上不退(收到后发现运输损坏、严重故障不能使用可退),但提供终身保修(只要我还干得动),你只需负担来回运费,无论坏到什么程度材料费、修理费我全包了。






















TOP
9#

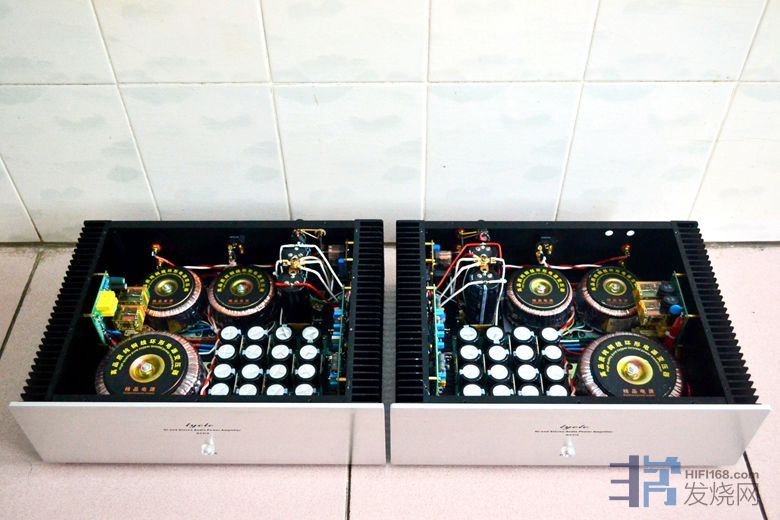

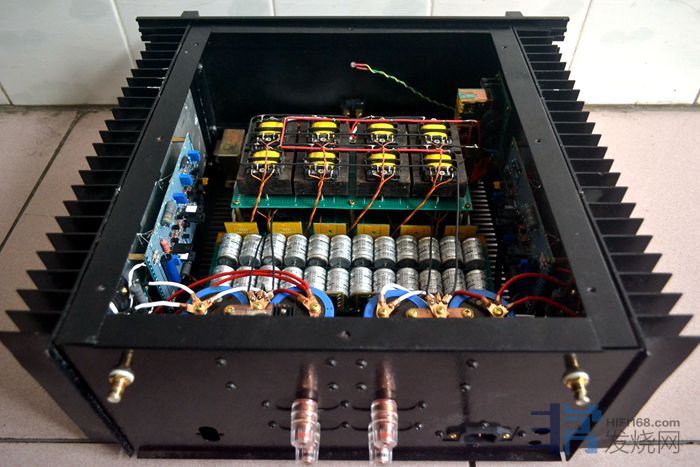

3变压器单九路供电单声道后级,烧友定制,图片供参考:
















TOP
10#

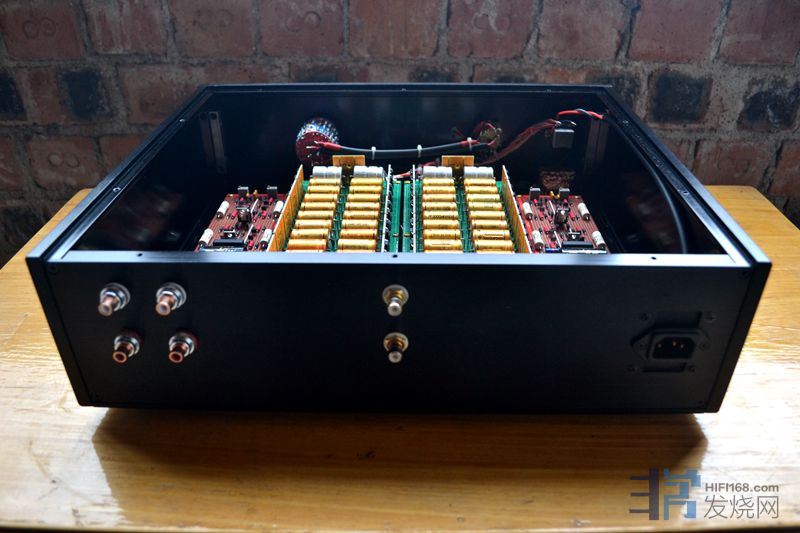

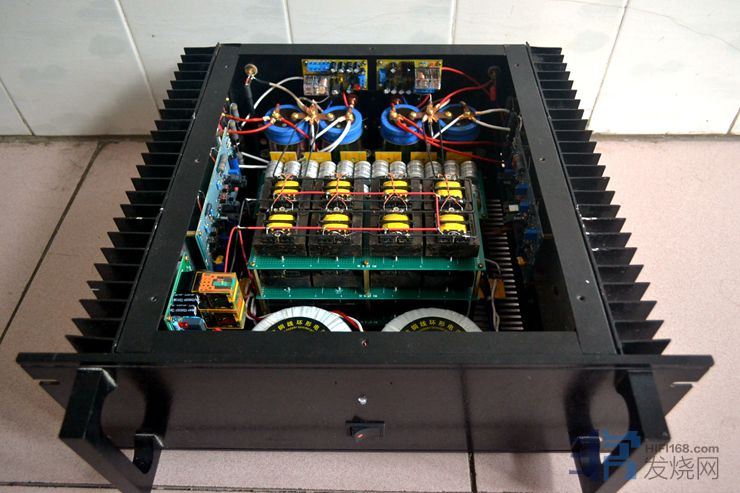

26变压器双十三路供电后级,前所未有的放大器,登峰造极的制作,里面共集成了26个变压器。烧友发来机箱、电解、变压器和接插件定制,图片供参考:


















TOP
11#

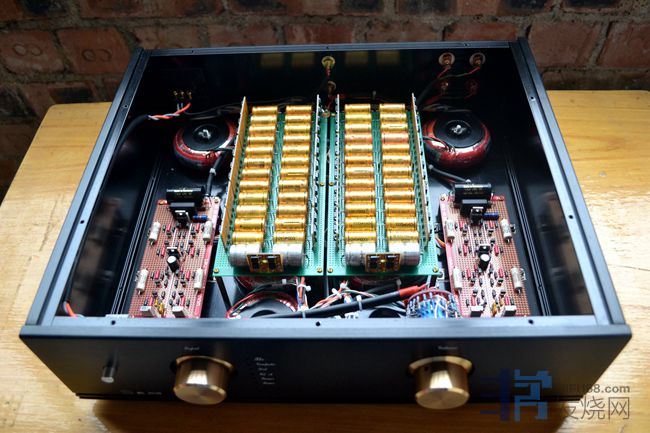

26变压器双十三路供电前级,前所未有的放大器,登峰造极的制作,里面共集成了26个变压器。烧友定制,和上面的26变压器后级配套,组成天下独步的52变压器前后级功放,图片供参考:











TOP
12#

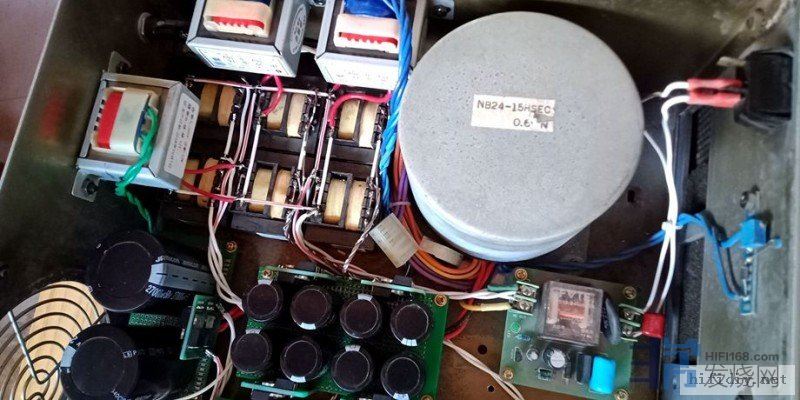

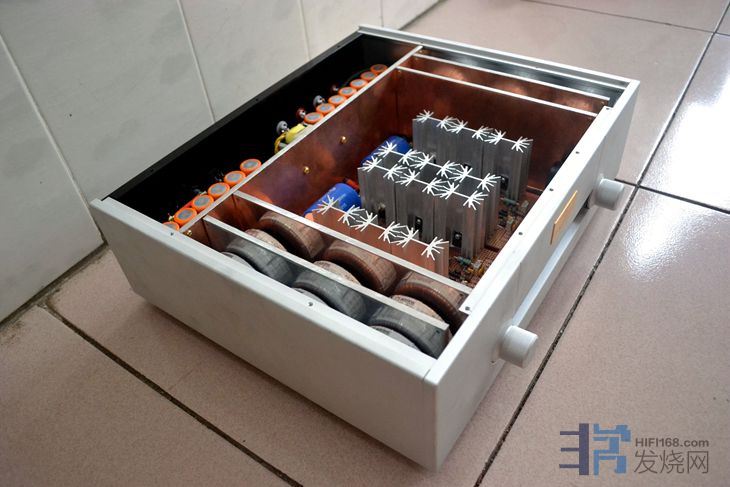

4变压器双五路供电功放,尝试采用了24个小电解并联的电源板。此机已出,图片供参考:







TOP
13#

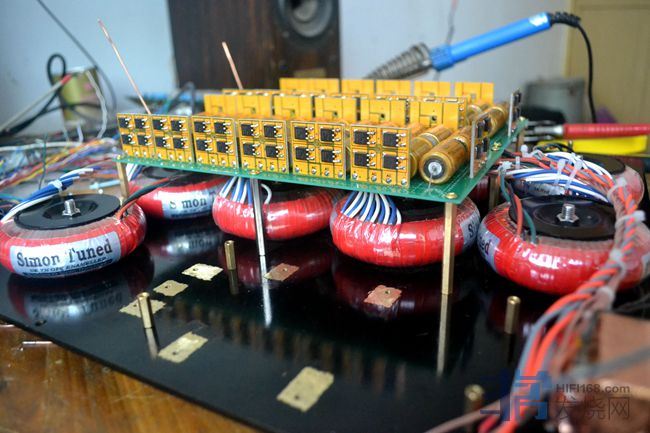

5变压器双五路供电前级,尝试使用全扼流圈滤波。此机已出,图片供参考:







TOP
14#

进入本帖,就仿佛进入了个性化DIY功放的海洋!将陆续更新。
TOP
15#

| 只看该作者
1:货物名称及数量:4变压器双2路供电前级一台
2:价格:800元
3:成色:八成新
4:物品缺陷及改动:无
5:三包或保修期:终身保修
6:卖家所在地:广西百色市田阳区
7:卖家联系方式:电话、微信13737679261,淘宝店神兵作坊,咸鱼神兵作坊
8:交易方式:咸鱼交易
9::运输方式及运费:包邮
10:交易优先权:咸鱼优先
11:物品图片或详细描述:
废旧利用之4变压器双2路供电前级。用一个之前使用过的前级机箱和淘汰、闲置的材料补充部分全新材料装制而成。用UFEEL高级音响实验室的运放缓冲模块作为缓冲输入和缓冲输出,提升音质。有四路输入选择。机箱后面板上有一钮子开关,通过在线通断电路板上的一对旁路电容获得两种不同的声音效果,区别是断开旁路电容是电路本真的声音,接通则音场稍前移浮凸,韵味和泛音增加。这个功能是独创的设计,以后的正式作品拟保留这个功能。
   神夺九天似龙,气吞万里如虎!神兵作坊专攻多变压器多路供电晶体管功放,致力于大能量、大密度、大动态、大音场、大信息量、大驱动力和高纯净度、高透明度、高解析力、高瞬变、高效率的音响重播。
一、线路架构
全对称全电流放大线路,电流和电压同时激励,超低失真,高达1000以上的阻尼系数,性能优越。输入端加入UFEEL高级音响实验室缓冲运放座模块和双运放模块作为缓冲级;
二、平面搭棚
减少工业色彩,增加人文气息,采用以万能板为基板的放大电路板平面搭棚技术,纯手工制作。就近相连的元器件引脚搭焊在一起,只有一个焊点(pcb板三个相连的脚就是三个焊点),大幅度减少焊点数量,降低焊点过多形成的二极管效应 。相距较远的音频连接点和地线走线均采用发烧线搭焊,音色音质明显比pcb板铜箔走线优越;
三、多路供电
把电路供电拆分细化,多变压器多路供电,显著降低级间干扰,降低失真,并提供强大电源供给。经探索实践,本电路功放最多可以实现17路供电,简化版前级可以实现8路供电,如果采用功放电路直接改前级,可以实现惊人的16路供电。两声道共用电源称为单N路供电,两声道独立供电称为双N路供电。经实践,发现分路越多效果越好,做一个双5路供电的功放,不如做单10路供电的功放好。
本功放用料概况:
一、功率管
小功率管为10对飞利浦BC546/556,中功率管为2对NEC 名管A985/C2275,2对NEC A1006/C2336。
二、板上阻容元件:
电阻为它产厚声、美国DALE、英国韦尔良等电阻,电容为德国德国佛罗里德 FROLYT ESKU系列 高文专用 功放胆机分频无极电解、丹麦jantzen Standard Z-Cap发烧分频耦合MKP音频电容。
三、缓冲输入为UFEEL
三、电源部分
1、变压器
4个进口拆机方牛,1个全新泰林方牛。
2、整流
采用高速整流桥和德国英飞凌碳化硅二极管焊制的整流桥。据说碳化硅整流二极管是目前性能最好的二极管;
3、滤波
两路采用拆机稳压板,两路采用扼流圈滤波。

四、输入缓冲级
输入、输出缓冲级运放座模块型号为UFEEL高级音响实验室的BD202,运放型号为朝花夕拾系列之NEC双运放。
五、接线及其它
大量使用英国和弦包银线芯,信号线是百多元一米的美国卡达斯和德国信号线。音量电位器为日本ALPS27型。使用时请注意电源相位,可用电笔测出排插和功放的火线,对应插上。功放火线如果插到插排零线去,声音会变得单薄和冲。保险丝用的是瑞士舒特,是经过本人正反比对过的,和火零线一样,不要弄反。

本前级800元包邮,可咸鱼交易。这个价格贵吗?不贵了,本身就是高成本的制作,而结构复杂,手工工作量很大,费时费工费神,光是焊接和处理繁多的接线都够呛。
功放售出原则上不退(收到后发现运输损坏、严重故障不能使用可退),但提供终身保修(只要我还干得动),你只需负担来回运费,无论坏到什么程度材料费、修理费我全包了。















TOP
16#

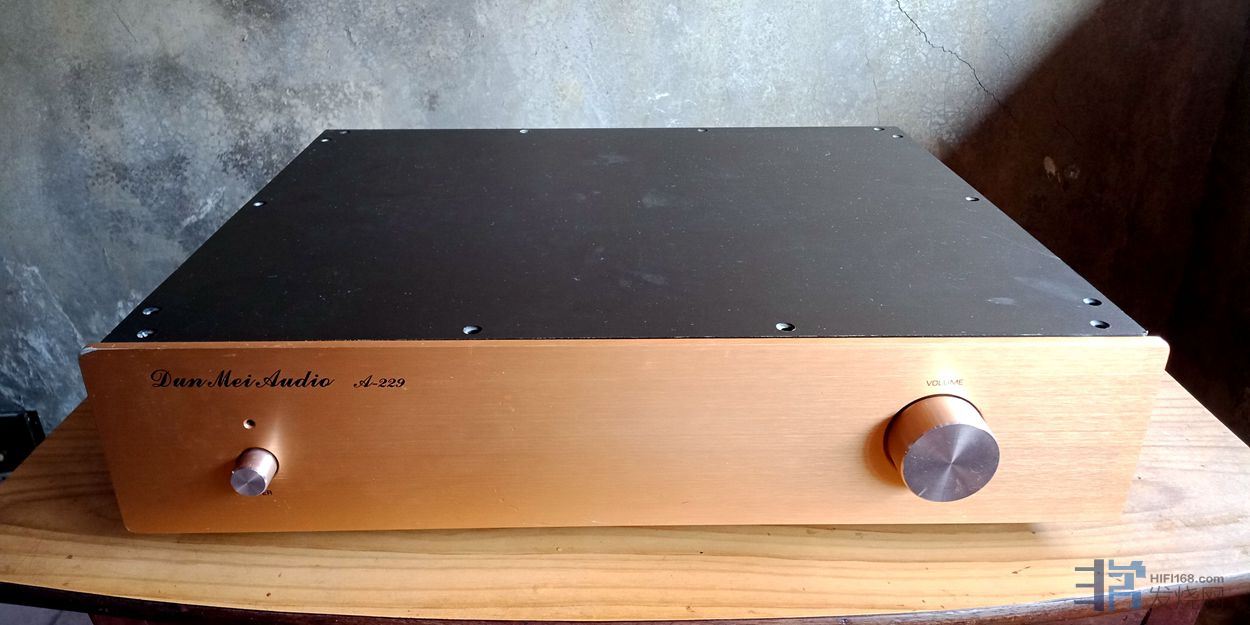

5变压器单13路前级。此机已出,图片供参考:
















TOP
17#

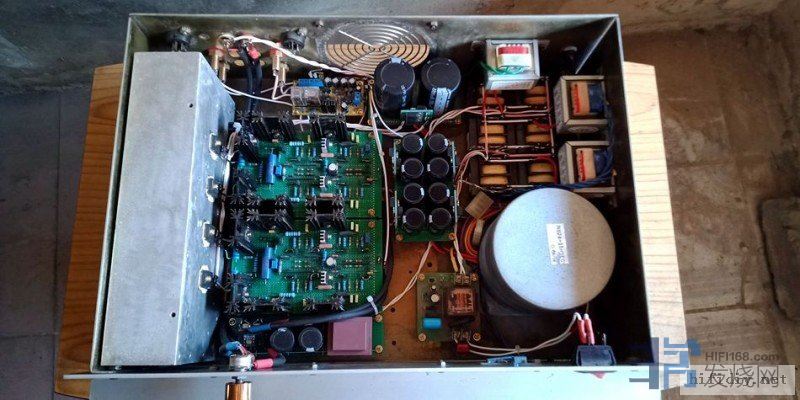

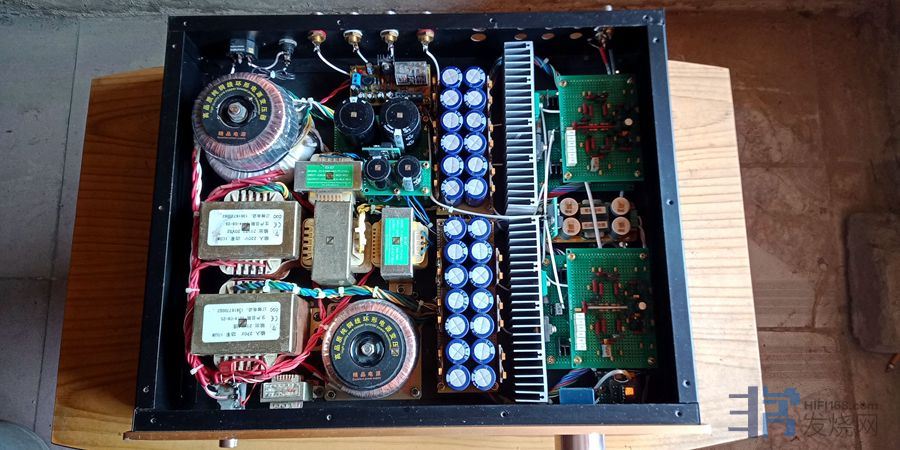

多变压器多路供电全电流放大器

1:货物名称及数量:废旧利用之10变压器单9路供电全对称全电流放大合并式功放一台
2:价格:1200元
3:成色:六成新
4:物品缺陷及改动:机箱较旧
5:三包或保修期:终身保修
6:卖家所在地:广西百色市田阳区
7:卖家联系方式:电话、微信13737679261,淘宝店神兵作坊,咸鱼神兵作坊
8:交易方式:咸鱼交易
9::运输方式及运费:包邮
10:交易优先权:咸鱼优先
11:物品图片或详细描述:
废旧利用之10变压器单9路供电全对称全电流放大合并式功放一台,功率2*70W。使用一个国产AV功放旧机箱和手头上淘汰、闲置的旧材料再补充一些全新材料装制而成。机箱有明显使用痕迹,前脸还行,盖板则有划痕和变形。显示屏保留通电,可以点亮,但没接放大板,所以灯光是静止的。
   神夺九天似龙,气吞万里如虎!神兵作坊专攻多变压器多路供电晶体管功放,致力于大能量、大密度、大动态、大音场、大信息量、大驱动力和高纯净度、高透明度、高解析力、高瞬变、高效率的音响重播。
一、线路架构
全对称全电流放大线路,电流和电压同时激励,超低失真,高达1000以上的阻尼系数,性能优越。输入端加入UFEEL高级音响实验室缓冲运放座模块和双运放模块作为缓冲级;
二、平面搭棚
减少工业色彩,增加人文气息,采用以万能板为基板的放大电路板平面搭棚技术,纯手工制作。就近相连的元器件引脚搭焊在一起,只有一个焊点(pcb板三个相连的脚就是三个焊点),大幅度减少焊点数量,降低焊点过多形成的二极管效应 。相距较远的音频连接点和地线走线均采用发烧线搭焊,音色音质明显比pcb板铜箔走线优越;
三、多路供电
把电路供电拆分细化,多变压器多路供电,显著降低级间干扰,降低失真,并且提供强大电源供给。经探索实践,本电路功放最多可以实现17路供电,简化版前级可以实现8路供电,如果采用功放电路直接改前级,可以实现惊人的16路供电。两声道共用电源称为单N路供电,两声道独立供电称为双N路供电。经实践,发现分路越多效果越好,做一个双5路供电的功放,不如做单10路供电的功放好。
本功放用料概况:
一、功率管
小功率管为16对飞利浦BC546/556,2对日立B647/D667;中功率管为6对日立B649/D669,大功率管为2对全新老装东芝A1301/C3280
二、板上阻容元件:
电阻为台产厚声、美国PRP、IRC、DALE、日本松下等电阻,电容为德国德国佛罗里德 FROLYT ESKU系列 高文专用 功放胆机分频无极电解、丹麦jantzen Standard Z-Cap发烧分频耦合MKP音频电容。
三、电源部分
1、变压器
9个进口拆机EI型变压器,10W15v-0-15v,空置中心抽头,两个变压器次级串联形成30v-0-30v,大部分采用倍压整流,形成8组电源8路供电,供电压放大级部分。电流放大级也就是输出级供电为一个国产拆机300W环牛。
2、整流
全部采用德国英飞凌碳化硅二极管。据说碳化硅整流二极管是目前性能最好的二极管;
3、滤波
电压放大级的滤波电解松下3300uf50v8对,电流放大级用松下22000uf50v电解一对。因空间和成本限制,电压放大级没有采用稳压,优点是声音开放,缺点是线条感不如稳压。输入缓冲级用的是扼流圈即π型滤波电源板一块。

四、输入缓冲级
缓冲级运放座模块型号为UFEEL高级音响实验室的BD212,运放型号为该实验室HQ21双运放。
五、接线及其它
大量使用英国和弦包银线芯,信号线是镀银线,板上的音频跨线使用了几十元一米的纯银线。音量电位器为日本ALPS27型。变压器、功率管和阻容元件贴有超过60张的UFEEL高级音响实验室的合金贴(花费200多元),用于吸收杂乱电磁波和微震动。废除原机电源线,加装了一个尾插座,使用时请注意电源相位,可用电笔测出排插和功放的火线,把电源线对应插上。功放火线如果插到插排零线去,声音会变得单薄和冲。保险丝用的是瑞士舒特,是经过本人正反比对过的,和火零线一样,不要弄反。

本功放1200元包邮,可咸鱼交易。真要可以优惠。这个价格贵吗?不贵了,本身就是高成本的制作,而结构复杂,手工工作量很大,费时费工。功放售出原则上不退(收到后发现运输损坏、严重故障不能使用可退),但提供终身保修(只要我还干得动),你只需负担来回运费,无论坏到什么程度材料费、修理费我全包了














TOP
18#

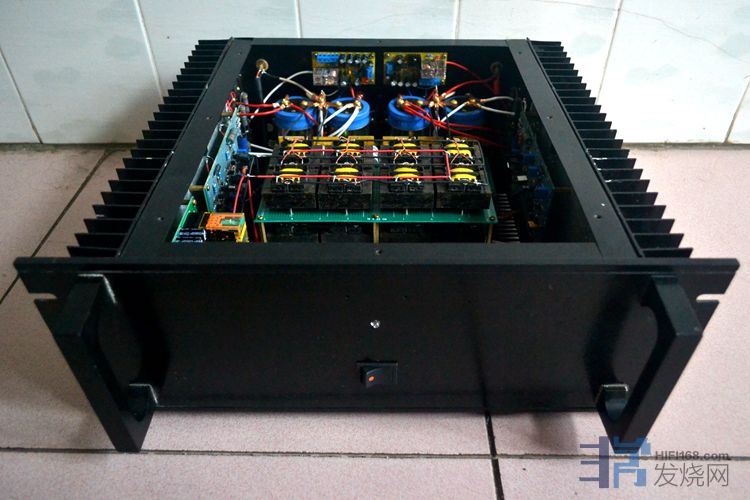

12变压器双六路供电平衡放大前级,顶级型号,采用分体电源,12个箭猪牛,价格昂贵,烧友定制,图片供参考。可惜很多图片找不到了,仅这几张:










TOP
19#

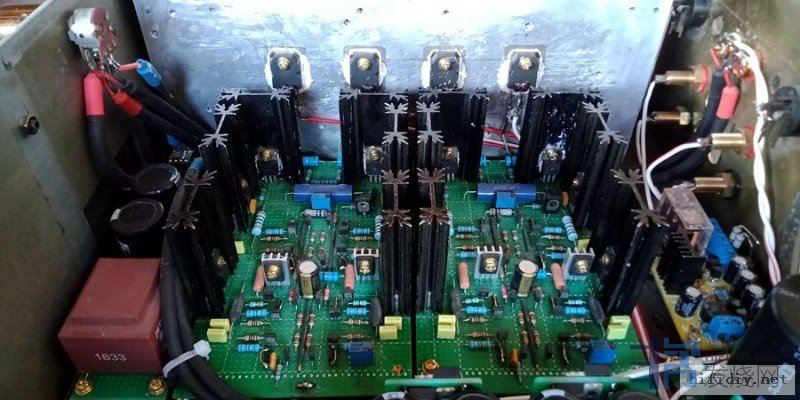

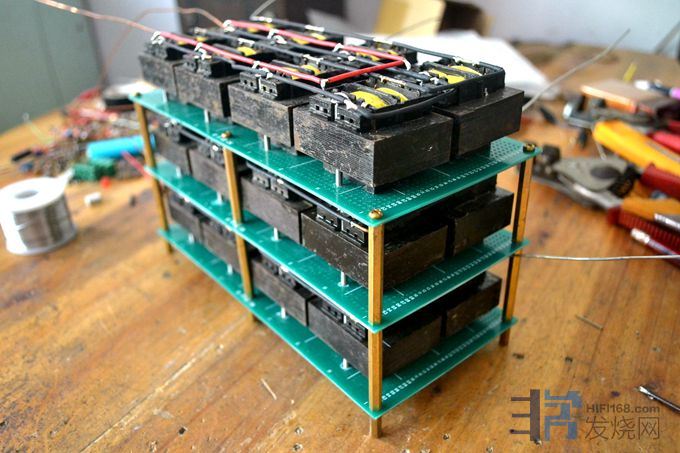

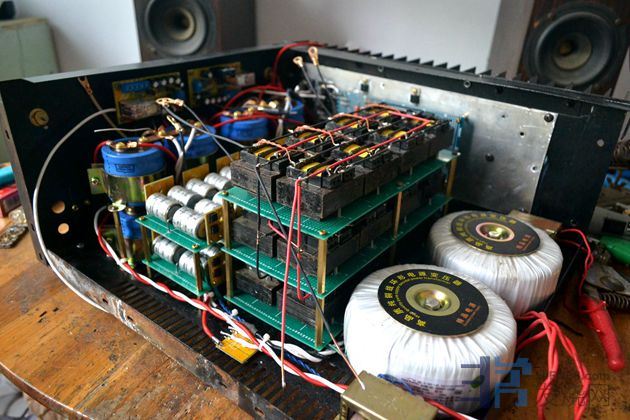

5变压器13路供电平衡放大后级,2*400W,顶级型号,2个1000WO牛,3个100WO牛,铁盒密封灌环氧树脂(可惜铁盒边缘有小洞,环氧树脂泄露出来破相了),BHC大电解和RIFA小电解。烧友定制,和上面的平衡放大前级配套。图片供参考,可惜整机图片找不到了,只找到了一些记录制作过程的照片:

















TOP
20#

做这么复杂的功放,感觉就是折寿。
