注:★为二手或进口拆机保用品●为全新,尺寸单位mm，看图可联系，陆续更新中。。。
有需要的烧友可以联系:  Q  155253201
淘宝：http://shop35916975.taobao.com/
新品区：
★重料打造的单端甲类2A3功放
附件图5：替一烧友代售：★重料打造的单端甲类2A3功放：铁外壳，大型铝合金机脚旋钮，优质输出牛、电源牛，灯丝交流供电。6H8C（6N8P）二级放大推动经典线路，用管：6H8C（苏联）×2 + 2A3C×2 （曙光出口型白色陶瓷管座），274B×1（曙光出口型管座），原装日产AIPS蓝壳音量电位器，5个特弗龙镀金脚发烧管座，美CMC镀金RCA信号插座，法国大S 30U400V薄膜电容+扼流圈+瑞典RIFA 169电解滤波，美国“SPRAGUE”斯碧银膜维它命“ Q ”油浸发烧电容0.22U/1000V耦合，美国DALE 750欧25W铝壳阴极电阻，功率2×3W，2450元/台，仅一台。本地一烧友升级换机处理此机，装机耗去三干多元。


-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

一区：先来几款全频喇叭：
1.●（V87A）“鹭霸”3寸全频喇叭，可能是目前国内3寸喇叭当中低频最好的小喇叭接触、把玩、销售过的3寸喇叭和音箱林林总总也有十几款，常见小口径3寸喇叭大多数在中音方面表现不错，高中低频段的连贯性好，音色通透。但也普遍存在中频偏多，有些“吵”，低频下潜不深量感少，音量一大喇叭音盆失控，低频乱震一气等问题，低频效果出彩的很少。 ●●●“鹭霸”3寸喇叭，阻抗4欧，功率20W，灵敏度86db，频响120Hz～4KHz。阻抗特性曲线图、频响曲线图，材料结构较特殊，冲压铁盆架，0.6mm厚纸盆如铁板一样硬郎不易变形，直径26mm大铝音圈，0.3mm粗无氧铜耐高温漆包线绕制的音圈，强力钕铁硼磁体，磁隙高度达12.5mm长气隙束。长音圈驱动方式，最大限度地利用有效的磁通路径。弹性十足的高顺性泡沫边折环。其低频能量感强，下潜深，还原宽松。


●(V25)功率10瓦的“鹭歌”12寸全频喇叭，●适合几瓦小功率电子管功放使用的“鹭歌”12寸全频喇叭：实际功率10W，最大20W，灵敏度93db，阻抗8欧姆， 频响60～15KHz。双纸盆，内外绕制工艺的纸线圈，铁盆架混合磁体，重4.29Kg/对，打包好6.29公斤/对。6P1电子管3W功率就能推出不错的效果。装箱开孔尺寸275mm，喇叭外径310mm，中心装配铝质材料葫芦形状高频扩散器（类似英国Lowther全频喇叭中心的相位校正塞）或子弹头形状高频扩散器，改善高频特性， (V25A) 葫芦扩散器的560元/对，(V25B) 子弹头扩散器的490元/对，(V25)无相位校正塞 390元/对

3.●（C81）双纸盆12寸全频喇叭●（C81）双纸盆12寸全频喇叭，OEM德标制品，边涂阻尼胶，铸铝盆架大磁钢，双纸盆单音圈，阻抗16欧，频宽45～16KHz, 灵敏度99db，功率250～500W，重10.5Kg 595元/对。另有防尘帽中心开孔695元/对。 ●(C81)新到小功率电子管功放绝配，双纸盆12寸全频喇叭。 12寸全频喇叭，外资厂OEM 外销产品，真正德标制品。边涂阻尼胶，铸铝盆架大磁钢，双纸盆单音圈，阻抗16欧，实效频宽:45-16KHz（真正16KHz的高频上限）, 灵敏度99db，功率:250-500W，重约10.5Kg/对。音箱开孔280mm，喇叭外径315mm。 好过洋牌子的国货品质,同类规格特性的极限喇叭。 Nominal Diameter: 12" Nominal Impedance: 16 ohms Power Rating: 250/500 watts Frequency Response: 45 Hz - 16 kHz Voice Coil: 1.5 inch ASV Sensitivity: 99 dB 1m/1W Magnet Weight: 50 Oz
4.●（J16）三洋5寸双纸盆单音圈全频喇叭●(J16)深圳三洋5寸双纸盆单音圈全频8Ω 13W喇叭。 深圳蛇口三洋机电有限公司产三洋五寸双纸盆单音圈全频8Ω 13W喇叭，灵敏度较高，频响较宽。重：1.49Kg/对。口外径120mm，喇叭开孔尺寸105mm， 对角螺丝120mm，30元/对
5.●（D78）日本“三菱”4寸同轴双喇叭全频扬声器，4欧15W 48元/对●(D78)日本“三菱”4寸同轴双喇叭全频扬声器，4欧15W 48元/对商品简介：同轴双喇叭全频设计，4寸布边纸盆全频喇叭中心加装1寸透明PP锥盆半球顶高音，镀彩锌盆架，磁钢直径60mm，装箱开口孔径90mm,高度:55mm,对角螺丝孔距:115mm。重：0.335Kg/只。

6.●(D42)美国“AURA”优雅4寸钴磁全频毒喇叭配对出售●(D42)美国“AURA”优雅4寸钴磁全频毒喇叭。配对出售 220元/对，自由谐振频率配对、机械Q值配对，免邮费包快递。内径：94mm 外径：101mm 音箱开孔：94mm 对角螺丝孔距：115mm 美国“AURA”优雅4寸钴磁（铝镍钴Alnico）防磁全频毒喇叭：为了深入了解优雅4寸喇叭内部构造，破坏性打开了一只，发现内部采用了少见的由8个弧形长条状钴磁磁体构成的环形磁路系统，长气隙束（磁隙高度达8mm，常见的全频带扬声器磁隙高度一般只有3mm）长音圈驱动方式，最大限度地利用有效的磁通，提高效率减小失真。采用耐高温可承受功率大的Kapton音圈骨架材料，用50W烙铁也未将其烫伤变形，弹性十足的高顺性抗氧化泡沫边折环破坏性拉长至极限仍感觉到有足够的韧性，磁体中心6mm的通气孔对音圈散热大有好处。 铝合金外圈（压圈），厚6mm。美观漂亮，有黑、白、金三种颜色，表面喷沙处理。8个固定锣丝孔位，可根据喇叭安装需要，喇叭正面外安装或箱内安装，内外都可固定使用。），黑色70元/对，白色71元/对，金色72元/对

7.●(C27)“EASTECH”3.5寸纸盆泡沫边长冲程全频防磁喇叭 32元/对●(C27)“EASTECH”3.5寸纸盆泡沫边长冲程全频防磁喇叭 32元/对。新加坡東亞科技股份有限公司在国内OEM生产。纸盆，泡沫边，长冲程，大弹波，阻抗8Ω 功率20W ，重0.465Kg/只。直径66mm大磁钢，喇叭装箱开孔尺寸93mm ，对角螺丝115mm。

8.●(B77)“索威”5寸羊毛纸盆双音圈同轴全频喇叭 98元/对，●(B77)“索威”5寸羊毛纸盆双音圈同轴全频喇叭 98元/对， SO-VOIDE“索威” HI-FI 同轴全频喇叭，球顶高音位于音盆中心，和英国“天朗”喇叭相同。阻抗：低音8Ω、高音4Ω，功率15W，对角螺丝孔距：14.2mm 双音圈，磁钢: 88mm.重:1.65kg/对,须外接分频器。特点：“一点发声，同步传播，定位奇准”。装配音箱可省去二只配套高音，安装也方便，省钱省力。

9.●(B55)“SONY ”索尼3寸纸盆布边防磁全频喇叭，无索尼标记25元/对●(B55)“SONY ”索尼3寸纸盆布边防磁全频喇叭，无索尼标记25元/对。中国组装，《电子报》文章介绍深受好评的3寸全频喇叭。阻抗：4欧 ，功率约：10～15W，喇叭外径75mm,对角固定安装孔距84mm。另有配套适合的倒相式音箱：厚12mm中密度纤维板，高220宽140深170，重3.15Kg/对。空箱69元/对；倒相成品音箱109元/对。后加载式空箱，厚12mm中密度纤维板，高360×110×242，成品音箱156元/对，空箱120元/对。

10.●◎(A98)结构特殊的瑞士“Saitek” 3寸泡沫边钕铁硼磁铁全频喇叭15元/对大名鼎鼎的瑞士Saitek是全球第二大外设生产厂商，旗下的方向盘、手柄、飞行摇杆等。Saitek公司在外设领域一直以独特的设计理念，来吸引广大用户的关注，此次进军音箱市场其推出一款音质优美的，外观极为特殊 HOS25 3寸全频喇叭（丹麦“eltax”意达诗Planos 2-Pack 音柱也采用此款喇叭）。瑞士“Saitek” 3寸泡沫边钕铁硼磁铁全频喇叭，大弹波长冲程，铝音圈，阻抗3Ω 。强力钕铁硼磁体，设计特殊的磁钢和音圈外露式安装，位于维盆正面中心位置，集音圈、磁体、铝质相位校正塞于一体。喇叭总厚度只有3.2cm。在正常音量下和一般3寸喇叭相对比，音盆振动冲程更长，频响较宽，音质出色，音盆的前后振动位移所产的空气流动形成的“风”对音圈和磁体外露式散热大有益处，其薄形体积也非常适合汽车音响喇叭安装。喇叭装箱开孔尺寸69mm ，对角螺丝距离84mm。另有●◎（A98A）处理缺商标缺防尘罩瑞士“Saitek” 3寸全频喇叭10元/对

高音喇叭：
1.●（U38）广东“金正”软膜球顶高音喇叭：6欧8～10W，直径3mm软球顶高音振膜，塑料面板直径110mm， 重0.75kg/对，42元/对。

2.●（U15）美国“Mclntosh”麦景图高音音柱，带铝散热器:尺寸：235×70mm，5只软球顶高音带铝散热器。5只高音为1组，（U15）500元/组，立体声需2组。

3.●（U13）广东“步步高”软膜球顶高音喇叭:●广东“步步高”软膜球顶高音喇叭：6欧10W，双磁钢，直径3mm软球顶高音振膜，塑料面板直径130mm， 重1.1kg/对，（U13）45元/对。
4.●(U10)日本“声宝”音箱用透明软膜球顶钕铁棚高音喇叭：型号YF501F-1，国内OEM代工产品，4欧20W，直径3mm软球顶高音振膜，塑料方框46×60mm， (U10)12元/对。
5.●(E18)惠威 RT1C-A 等磁场带式高音扬声器 220元/只。传统球顶电动式高音扬声器,采用音圈间接驱动振动表面,响应容易产生各种峰谷,同时受到材料物理特性限制,很难重放高声压,带式扬声器音圈直接制造在振膜表面,可以同步均匀驱动空气.响应速度极快,减少失真和频率响应不均匀度,声音准确,干净,在世界最顶级扬声器系统当中被普遍采用. RT1C-A振动膜采用超薄Kapton材料,音圈和振动膜合为一体,音圈铝导电层线条占振膜表面90%以上, RT1C-A振膜上的导电体覆盖有3um的抗氧化涂层，它能防止铝导电线条在瞬间过热时氧化。 和传统球顶高音相比, RT1C-A振动系统振动质量几乎可以忽略,只有25mg!为普通高音单元的振膜质量的五十分之一,这意味着对于任何输入的瞬态信号, RT1C-A几乎可以作出瞬时响应,瞬态特性极佳。振膜由两玻纤支架张紧,精密安装在两层钕铁硼条型磁体当中,形成推挽驱动,在振膜后面和钢板架之间填充吸音材料，以使振膜后方增加阻尼，消除附加振动。 RT1C-A面板表面设计成可控制指向性形状，前方钢板上有两排窄开放孔，以控制其频率响应和声音辐射指向性，形成均匀宽广指向特性,RT1辐射面积为50X13mm，在偏离轴向30度，-3dB时为16kHz。在听音时尽管您移动了位置,但是声音变化很小。 RT1C-A防磁设计,超薄,整体厚度只有17mm。 RT1C-A在工作频带内没有谐振,阻抗曲线为一条直线. RT1C-A高音单元的设计具有消除杂散磁场性能，因而用在任何音、视频设备中都非常安全。 RT1C-A的谐波失真仅为0.7%(94dB SPL)，最大连续声压输出可达106dB SPL，而对瞬间的峰值响应可达110dB SPL!它的频率响应为4.7kHz-27kHz(不均匀度为+/-2dB);4.5kHz-30kHz(不均匀度为3dB)。它的灵敏度也很高，约为94dB/1W/1m.看到RT1C-A所有的优异性能，并与一般的高音扬声器相比较后，答案就十分清楚：为何很多挑剔的发烧友在音响天书中搜寻带式扬声器单元？因为他们在许多传统扬声器中听到的声音不那么清晰、透明，缺乏细节。
6.●(B1 、B2)索尼1寸6欧锥盆高音喇叭阻抗：6欧，直径35mm磁钢。(B1)小面板直径70mm 26元/对，(B2)大面板直径90mm 28元/对。
7.●(F10)日本“Technics”松下销往欧州的1寸锥盆球顶高音喇叭带面罩原先是用于成品音箱。阻抗4欧，功率估计约5～10W。磁钢直径40mm。“L”形90度面板（尺寸78×98mm ）。透明振膜形状较特殊，锥形边加中心球顶，高音清脆纤细，16元/只。
8.●(N49)“菲利普”铝带式超高音扬声器 120元/对。尺寸：高80mm宽50mm厚7mm，4个安装螺丝孔。额定阻抗：6Ω ，额定功率：8W，最大功率：16W，重量：0.055kg。磁路型式：条型矩阵等磁场防磁磁路系统。灵敏度：约92dB～93dB， 推荐分频点：>4500Hz 。 带式高音扬声器声音比传统的球顶高音更加清晰，准确和自然。 适合发烧友自装音箱，加装超高音。 是一款高性价比发烧级铝带式高音, 传统球顶电动式扬声器,采用音圈间接驱动振动表面,响应容易产生各种峰谷,同时受到材料物理特性限制,很难重放高声压,带式扬声器音圈直接制造在振膜表面,可以同步均匀驱动空气.响应速度极快,减少失真和频率响应不均匀度,声音准确,干净,在世界最顶级扬声器系统当中被普遍采用. 菲利蒲带式高音喇叭振动膜采用超薄材料,音圈和振动膜合为一体,音圈铝导电层线条占振膜表面90%以上,振膜上的导电体覆盖有抗氧化涂层，它能防止铝导电线条在瞬间过热时氧化。 和传统球顶高音相比,菲利蒲带式高音喇叭振动系统振动质量几乎可以忽略,这意味着对于任何输入的瞬态信号, 带式高音喇叭几乎可以作出瞬时响应,瞬态特性极佳。振膜由支架张紧,精密安装在两层钕铁硼条型磁体当中,形成推挽驱动,在振膜后面和钢板架之间填充吸音材料，以使振膜后方增加阻尼，消除附加振动。 与一般的高音扬声器相比较后，答案就十分清楚：为何很多挑剔的发烧友在音响天书中搜寻带式扬声器单元？因为他们在许多传统扬声器中听到的声音不那么清晰、透明，缺乏细节。


中音喇叭：
1.★（W97）效果不错的厦华4寸低音炮拆出低音防磁喇叭，6欧15W，29元/对：长冲程防磁设计，大弹波定心支片，φ78mm大磁钢该重1.84kg/对

2.●（T84B）德国密力“Magnat”5寸中低音喇叭（无商标）：PP盆高泡边凹折环，大弹波。对角锣丝170mm，直径158mm，磁钢φ85mm，夹板φ130mm，8欧姆。重2.86Kg/对，120元/对。

3.●（E50）日本先锋牌A101EC55-51D 布边防磁中低音扬声器 25元/只：中国台湾组装。开孔尺寸：95mm，口径100MM，功率30W 6 欧姆，防磁罩中间有尘散热孔.

4.●（D83）优质“DITTON”YBC025-10AA 4寸纸盆中底频泡沫边防磁喇叭 48元/对：广东深圳外资企业OEM生产， 4寸4Ω ，功率约30W ，重：0.83Kg/只。喇叭开孔尺寸：88mm ，对角螺丝110mm。

5.●（B20）索尼5寸泡沫边中低音双磁喇叭，8欧20W 38元/对。型号：1-825-525-11，38元/对.灵敏度约88左右.无索尼商标，中国生产，OEM外销产品.纸盆泡沫边，大弹波定心支片，配套喇叭口不漏气密封垫圈，重1.21Kg/对.直径65mm大磁钢，喇叭装箱开孔尺寸120mm ，对角螺丝138mm,喇叭厚度75mm

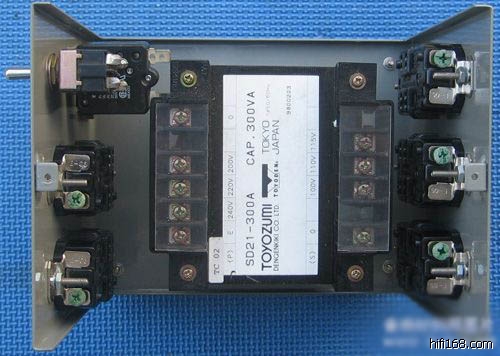

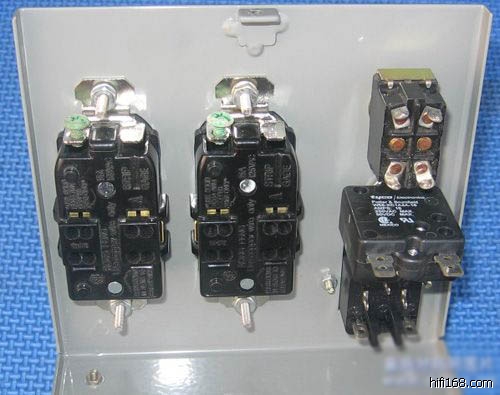

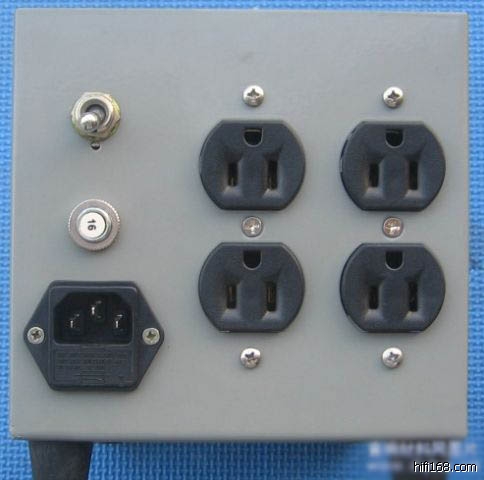

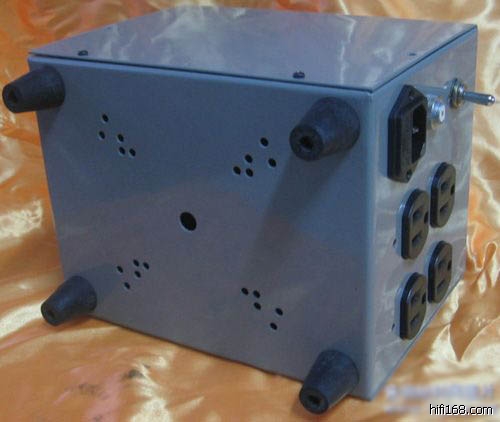

●铁壳10位电源插座盒：西电灰颜色外壳（面宽150高140深190mm），铁壳厚1.2mm，由上盖和底座组成。空壳重1.385Kg。可装配美标三芯输入插座（带保险丝盒）1只、感温过载保护开关1只、进口四脚钮子电源开关1只、进口美标三芯二位排插5只，防滑橡胶机脚4只，空壳连附件重1.8Kg。本电源插座玩法多多，抗磁电干扰坚固耐用。内部空间适合安装铁壳电源滤波器或100W～400W 220V隔离降压110V或220V 隔离220V变压器。机壳底部开多孔，方便EI型或环形变压器固定，适合音响发烧器材使用。
购： ●（U61 ）铁外壳配螺丝49元。●（U61A）全套包括铁外壳、美标三芯输入插座1只、感温过载保护开关1只、进口四脚钮子电源开关1只，美产“EAGLE ”爱格二手美标15A125V二位三芯通用电源小排插5只，防滑橡胶机脚4只，附件固定螺丝，每套86元，（U61B）成品99元。
●（U61C）全套包括铁外壳、美标三芯输入插座1只、感温过载保护开关1只、进口四脚钮子电源开关1只、进口全新美标三芯二位排插5只，防滑橡胶机脚4只，附件固定螺丝，每套116元，（U61D）成品129元。

jpg(2009/6/29 16:39:24 上传)



jpg(2009/6/29 16:39:24 上传)



jpg(2009/6/29 16:39:24 上传)



jpg(2009/6/29 16:39:24 上传)


最后编辑绝对发烧友 最后编辑于 2009-07-02 09:40:59
分享 转发
TOP
初爱黑胶
头像

初爱黑胶

  • 论坛博士后
  • 19720110
  • 1087
  • 1692
  • 2006-02-19
2#
t T
发表于 2009-06-29 16:57 |只看该用户

外观很漂亮！我的隔离变是500W[尺寸为16.5cm（长）×20cm（高）×13cm（深）]，装不下。能定做吗？预两留组进口美标孔位、电源开关以及一个电源尾插孔就行了。
TOP
绝对发烧友
头像

  • 论坛发烧友
  • 47
  • 49
  • 2009-06-29
3#
t T
发表于 2009-06-29 16:59 |只看楼主

原帖由 初爱黑胶 于 2009-6-29 16:57:00 发表
外观很漂亮！我的隔离变是500W[尺寸为16.5cm（长）×20cm（高）×13cm（深）]，装不下。能定做吗？预两留组进口美标孔位、电源开关以及一个电源尾插孔就行了。

抱歉，数量少厂家不肯订做。
TOP
初爱黑胶
头像

初爱黑胶

  • 论坛博士后
  • 19720110
  • 1087
  • 1692
  • 2006-02-19
4#
t T
发表于 2009-06-29 17:55 |只看该用户

帮忙问厂家看看，好不容易找到一个漂亮的电源箱。
TOP
绝对发烧友
头像

  • 论坛发烧友
  • 47
  • 49
  • 2009-06-29
5#
t T
发表于 2009-06-30 08:07 |只看楼主

原帖由 初爱黑胶 于 2009-6-29 17:55:00 发表
帮忙问厂家看看，好不容易找到一个漂亮的电源箱。

非常感谢有意，但是这个确实是有些难度。厂家的订单都是批量的。谢谢！
TOP
绝对发烧友
头像

  • 论坛发烧友
  • 47
  • 49
  • 2009-06-29
6#
t T
发表于 2009-06-30 11:43 |只看楼主

绝对发烧友栏二区：变压器.铁芯.扼流圈.直流电源专栏

注:★为二手或进口拆机保用品●为全新,尺寸单位mm
有需要的烧友可以联系:  Q  155253201
淘宝：http://shop35916975.taobao.com/
绝对发烧友栏二区：变压器.铁芯.扼流圈.直流电源专栏
1.★铁壳三档可调直流电源，21.5V、35.5V、44V 三档可调输出：★铁壳可调直流电源：体积 88(宽) x 98(高) x 285(深) mm ，交流 220V 50Hz ，E型变压器（14V、23V、29V 抽头电压），全桥整流滤波，直流电压输出21.5V、35.5V、44V 三档可调， 电流约1A。220V电源插头线，橡胶防滑机脚，保险盒，钮子电源开关，三档旋钮开关， 重1.73kg，49元/台。
2.●（W47）台资企业产OEM 40W电源变压器：立式安装，初级：120V+120V=240V ，二个独立绕组可接220V。次级： 0～24V 一个独立绕组。初级、次级引线连接，左右线包塑料护罩，铁芯体积，长mm55，高66mm，叠厚20mm，重0.66kg/只，28元/只。二只可组成正负电压，适合晶体管功放使用 。
3.●（V3F）优质电源变压器，输入220V，输出16V、13V、12V、4V，四个独立绕组，功率约50W，重1.71Kg 45元。
4.●2.5K推挽输出变压器：超线性4欧/8欧输出，功率足30W，卧式安装，进口厚0.35mm矽钢片，96×76铁芯，叠厚61mm，重3.48Kg，770元/对。

5.●（W83）新到优质晶体管功放电源变压器：大厂家正规产品，立式安装，功率100W，初级220V，次级 31V～14.5V～0～14.5V～31V，铁芯体积，长86mm，宽50mm，高71mm，重2.46kg/只，99元/只。适合晶体管功放前后级电压使用。

6.●（U93）新到多款优质胆机、石机电源变压器：●新到多款变压器，专业胆机变压器厂家生产，进口H80铁芯，片厚0.35mm，铁芯一片一片对插，屏蔽外壳为厚0.8mm优质钢板压模，优质尼龙线包骨架。外资企业产优质漆包线绕制。输入220V，有： ●（U93）180W电源变压器，型号：SHDX96-89， 初级220V，次级： 28V～0～28V 1.6A、28V～0～28V 1.6A，二个独立绕组。左右铁屏蔽外壳。尺寸：长80高96厚52，重3.125Kg/只，195元/只。

●（U93A）2A3 单端3K输出变压器，型号：SHDX76-108 音频专用铁芯，片厚0.35mm，初级3K，次级 0～8Ω～16Ω 。左右铁屏蔽外壳。尺寸：长64高76厚44，3K重1.6Kg/只，180元/只。

●（U93B）40W电源变压器，型号：SHDX66-339， 初级220V，次级：18V～0～18V 0.55A、18V～0～18V 0.55A，2个独立绕组。左右铁屏蔽外壳。尺寸：长67高58厚48，重1.3Kg/只，78元/只。
●（U93C）50W电源变压器，型号：SHDX76-110， 初级220V，次级：0～8V 1.2A、0～8V 1.2A，150V～0～150V 0.1A 0.55A，3个独立绕组。尺寸：长67高58厚48，重1.57Kg/只，105元/只。
●（U93D）50W电源变压器，型号：SHDX76-109， 初级220V， 次级： 0～18V 0.6A、0～18V 0.6A、0～18V 0.6A、0～18V 0.6A、0～12～24V 0.3A、5个独立绕组11条线输出。尺寸：长67高58厚48，重1.55Kg/只，105元/只
7.★(U88)美产“SIGNAL”电源变压器：紫红色漆包线，薄铁芯，片厚约0.35mm，体积：长78宽64厚34mm，重0.125Kg，功率约45W。输入0～115V、0～115V，接220V输出：12V～0～12V 1.85A，48元/只，数量38只。
初级线径较细，线径约0.4mm，输入1、2、3、4，4个端子，1脚和2脚一个独立绕组，3脚和4脚一个独立绕组，1脚和3脚相连接，2脚和4脚相连接220V。次级线径较粗，线径约1.6mm， 输入1、2、3，3个端子，2脚中心抽头12V～0～12V 1.85A输出。

8.●（U74）国产优质220V电源变压器：（U74）输入230V，输出：0～9V 0.8A，0～12V 0.65A，长50高42厚32mm，重0.47Kg/只，12元。

（U74A）输入230V，输出：0～5V 0.3A，0～23V 0.2A，13V～0～13V 0.5A，长58高50厚26mm，重0.57Kg/只，13.5元。
（U74B）输入220V，输出：12V～0～12V 1A，长58高50厚32mm，重0.47Kg/只，15元。

9.●菲利蒲低音炮功放拆出100W优质E牛，输入220V，输出双25V～0～25V:输入：220V，输出：双25V～0～25V。骑马夹固定，尺寸：长78高66厚60mm，重2.23Kg/只。变压器上打有钢印，做工精湛，工艺品质一流。

10.★（S100）“PREMO”西班牙普莱默塑壳密封变压器: 长73×宽55×厚35， 输入: 0～110V 、0～110V二个独立绕组，可串联接220V交流供电。输出：5V～0～5V 、0～12V二个独立绕组（实测电压12V～0～12V 、0～20V）芯式变压器，方形铁芯，线卷左右对称包铁芯，功率大漏磁小，环氧树脂密封。重：0.51kg/只。功率12W，（S100）26元/只，(S100A)配固定焊接线路板28元/只。(S100B)二只变压器配固定焊接线路板56元。

11.★(K50、K51)美产小功率隔离变压器E牛针式引脚，均6元/只。(K50)：输入240V，双路0-6V独立输出，功率6W。接线法；1脚-2脚=120V，3脚-4脚=120V，短接2脚-3脚，1脚-4脚是输入240V。输出；5脚-6脚=6V,7脚-8脚=6V。重0.185Kg 5.9元/只。 (K51)：输入240V，双路0-9V独立输出，功率6W。接线法；1脚-2脚=120V，3脚-4脚=120V，短接2脚-3脚，1脚-4脚是输入240V。输出；5脚-6脚=9V,7脚-8脚=9V。重0.185Kg，6元/只。

12.●(W64)四川崇州恒达电子厂订做的27W优质环型电源变压器59元/只。自带固定架，重0.765kg，直径85mm高33mm，输入220V，输出：0-18V 500mA、0-18V 500mA、0V-9V 1000mA，三个独立绕组。

13.●(W63)四川崇州恒达电子厂订做的35W优质环型电源变压器69元/只。自带固定架，重0.87kg，直径85mm高35mm，输入220V，输出：0-28V 500mA、0-28V 500mA、0V-7.5V 1000mA，三个独立绕组。
14.●(G54)进口4W E形电源变压器，输入220V 输出12V 5元/只。重量: 0.23Kg。外形尺寸：43×34×21。E 形铁芯二个固定孔。
15.●(D33)进口“THAL LIN”高档塑壳密封24W E牛:超小体积 输入:0-115V 0-115V(串联230V,可用于220V供电)。输出:0-8V/1.5A 0-8V/1.5A 双独立绕组。功率:24W，重量:0.425kg。尺寸:长68 宽57 厚31.5，芯式铁芯，环氧树脂密封,无震动无噪声,49元/只。

绝对发烧友栏二区：变压器.铁芯.扼流圈.直流电源专栏→胆 机 变 压 器：

1.用美西电铁芯绕制的 2A3 300B专用输出牛。胆机高手制作，无骨架分层分段纯手工艺慢速绕制：用美西电铁芯绕制的 2A3  300B专用输出牛。胆机高手制作，外层铜箔屏蔽，和电源变压器中的屏蔽层一样有同工异曲之妙。无骨架分层分段正反绕制，包线无塌方，外观工整，纯手工艺慢速绕制，手艺精湛，功夫老到。
美西电1097铁芯绕制的 2A3 专用输出牛。输入阻抗2.5K，输出为8欧。  0.35mm矽钢片，优质漆包线绕制，铜箔屏蔽外层，采用无骨架分层分段绕制工艺，将漏感和分布电容降到最低。 立式安装固定，铁芯尺寸：宽87×高104×叠厚50mm，初级电感6.75享（6.68享），次级电感约14.2毫享（14.77毫享），漏感约2.3毫享（2.3毫享），初级直流电阻51.2欧（51.3欧），次级直流电阻0.6欧，重7.2Kg/对，元/对，仅一对。
       美西电1048铁芯绕制的 300B 专用输出牛。输入阻抗3.5K，输出为4欧、8欧。  0.35mm矽钢片，优质漆包线绕制，铜箔屏蔽外层，采用无骨架分层分段绕制工艺，将漏感和分布电容降到最低。 立式安装固定，铁芯尺寸：宽87×高104×叠厚45mm，初级电感10.75享（10.70享），次级电感约40.9毫享（44.5毫享），漏感约17.5毫享（15毫享），初级直流电阻51.2欧（51.3欧），次级直流电阻0.2欧+0.6欧（0.2欧+0.6欧），重6.4Kg/对，元/对，仅一对。
         这两对大铁芯输出变压器的初级直流电阻50欧左右（麦景图的输出变压器的初级分成两段，一段屏极，一段阴级，它每段的直流电阻是19.5欧，合起来是39欧），这对变压器的初级电阻已经很接近了，它的初级，次级直流电阻越低（不可能无限）对功放机的瞬态，解析力和动态范围越有极大的好处。低屏阻的三极管的输出变压器的电感量不象四极，五极管那样不需要很大的电感量，电感量太大了反而不好。这对牛的低频应该下到19.4赫，初级直流电阻如此低，它的高频延伸很好，声音通透。次级电阻才0.6欧，对喇叭的控制力强，结实有力。

2.●胆机通用电源变压器：卧式安装，顶部有牛盖：胆整流，灯丝交流供电，功率400W，初级230V，次级：350V～0～350V A，0～6.3V 4A、0～6.3V 4A、0～6.3V 4A、50V 0.2A，50V 0.2A，进口厚0.35mm矽钢片，114×96铁芯，叠厚70mm，重6kg，360元/只
3.●（W81）多用途胆前级配套用100W电源变压器：卧式安装，顶部配罩,型号：SHDX96-104。输入220V，输出：250V～0～250V 60mA、 250V～0～250V 60mA 、0V～6.3V 1A 、0V～6.3V 1A 、0V～6.3V 1A 、0V～6.3V 1A 、3.15V～0～3.15V 1A 、3.15V～0～3.15V 1A ，进口矽钢片片厚0.35mm，96×76铁芯，叠厚46mm，有初次级屏蔽接地引出线，重2.815kg，165元/只。
4.新到电子管机用变压器：300B机用电源变压器，高压胆整流，灯丝直流稳压供电，卧式安装。功率200W，初级230V，次级 300～0～300V，0～7V 1.5A，0～6V 4A，0～5V 4A，重3.57kg/只，220元/只。

●(V23)胆机通用电源变压器，晶体管整流，灯丝交流供电，灯丝中心抽头，卧式安装。功率150W，初级230V，次级 0～235V～250V/400mA，灯丝电压：3.15V～0～3.15V 1A，0～6.3V/2.5A，3.15V～0～3.15V 1A，0～6.3V/2.5A，四个独立绕组，重3kg/只，220元/只。
300B机用2.5K单端输出变压器，功率足30W，4欧/8欧输出，卧式安装。卧式安装配牛盖，96铁芯，叠厚50，混合进口铁芯。声音胜于市面贵它数倍的300B牛。重6kg/对。760元/对。
“鹭歌”推挽20W输出变压器：8K超线性8欧/16欧输出，立式安装，进口厚0.35mm矽钢片，76铁芯，叠厚42mm，重3.14Kg/对，350元/对。
300B机用3.5K单端输出变压器，4欧/8欧输出，功率足30W，4欧/8欧输出，卧式安装配牛盖，96铁芯，叠厚60，混合进口铁芯，重7.04kg/对。声音胜于市面贵它数倍的300B牛，780元/对。
胆机电源变压器，功率200W，初级0～120V，0～120V。次级 0～305V，0～45V ，0～3.15V，0～6.3V ，0～6.3V，重3.94kg/只，260元/只。
以上变压器，卧式安装。
推挽机用10K超线性输出变压器，4欧/8欧输出，立式安装。进口厚0.35mm矽钢片，66铁芯，叠厚35mm，优质尼龙线包骨架，台资产太平洋优质漆包线绕制，重2。08Kg/对，295元/对。
5.●(V22 V23 V24)EL34推挽机5.5K输出牛、电源牛，6P1 、6P14 、6P6P 、6V6推挽电源牛：●多款优质胆机输出变压器、电源变压器： 输出变压器声音胜于市面贵它数倍的输出牛。 ●(V22)EL34推挽机用5.5K输出牛，功率足50W。立式安装，96×80铁芯，叠厚50，混合进口铁芯，合资产优质漆包线。重6.05kg/对，720元/对。
●(V23)6P1 、6P14 、6P6P 、6V6推挽机用电源变压器：功率150W，卧式安装，初级230V，次级 0～235V～250V/400mA，灯丝电压：3.15V～0～3.15V 1A，0～6.3V/2.5A，3.15V～0～3.15V 1A，0～6.3V/2.5A，四个独立绕组，重3kg，220元/只。
●(V24)EL34推挽机用电源变压器：功率400W，卧式安装，初级230V，次级 0～235V～250V，灯丝电压：6.3V 8A，6.3V 8A，50V 0.2A，50V 0.2A，重6kg，370元/只。
6.●300B 3.5K单端输出牛，用了就知道是什么牛，不是吹牛：●300B 3.5K单端输出牛，功率足30W，卧式安装配牛盖，96×60铁芯，舌宽32叠厚60，混合进口铁芯。数字电感表实测初级电感20H左右，漏感约22mH，声音胜于市面贵它数倍的300B牛，780元/对。
7.●全新多款“GOLDOX”金牛牌输出变压器、电源变压器：●全新 多款“GOLDOX”金牛牌输出变压器、电源变压器。 九十年代，深圳维克斯电子有限公司生产的“GOLDOX”金牛牌GOX系列真空管音频放大器，由音响界有“胆机大侠”之称的曾德钧先生以自行独创的精品输出变压器为基石，树起“金牛”旗号，以仿历史铭器的GOX（原VAA）系列超值、靓声胆机受到用家的欢迎和肯定，GOX系列巳定型生产出近十款经典产品。“金牛”牌各类输出变压器经荷兰音频权威检测机构Audio Freak检测和声频专家主观听音评鉴，一致公认各项性能指标已达到世界一流水平，获准进入国际市场的品质认可。“金牛”输出变压器与“金龙电子管”扬帆出海，闻名海外。本部弄到了一批厂家1993年～1995年生产的多款金牛牌输出变压器、电源变压器，真材实料，品质一流。输出变压器采用的是正宗日本Z11铁芯。精湛的绕制工艺加上优质铁芯，品质自然有保证。 ●“金牛”牌单端10K 50W输出变压器，左右有罩子。输出 0～4Ω～8Ω～16Ω 。适用于211，845，805，体积114×96×60，重4.94Kg/只，780元/只。 ●“金牛”牌单端3.5K 50W输出变压器，适用于2A3，300B，输出 0～4Ω～8Ω～16Ω 。体积114×96×60，重4.78Kg/只，780元/只。 ●“金牛”牌推挽3K 100W输出变压器，输出 0～4Ω～8Ω 。体积114×96×60，重4.92Kg/只，580元/只。 ●“金牛”牌推挽5.5K 100W输出变压器，输出 0～4Ω～8Ω 。体积114×96×70，重5.41Kg/只，600元/只。 ●“金牛”牌推挽5.5K 30W输出变压器，输出 0～4Ω～8Ω 。体积76×64×40，重1.47Kg/只，无外铁壳 220元/只。 ●“金牛”牌单端10K 30W输出变压器，输出 0～4Ω～8Ω～16Ω 。体积114×96×60，重4.8Kg/只，680元/只。 ●“金牛”牌GOX-400P 400W 电源变压器，输入220V ，输出：0～5V～6.3V 4A、0～5V～6.3V 4A、3.15V～0～3.15V 3.5A、地线、0～70V 100mA、0～10～350V～370V 500mA，体积114×96×70，重5.16Kg/只，430元/只。 ●“金牛”牌GOX-400P 400W 出口型电源变压器，输入120V ，输出：0～6.3V 4A、0～6.3V 4A、3.15V～0～3.15V 3.5A、地线、0～70V 100mA、0～10～350V～370V 500mA，体积114×96×70，重5.28Kg/只，380元/只。 ●“金牛”牌GOX-400P 400W 电源变压器，输入：0～110V、0～110V，可接成220V ，输出：0～5V～6.3V 4A、0～5V～6.3V 4A、3.15V～0～3.15V 3.5A、地线、0～70V 100mA、0～10～350V～370V 500mA，体积114×96×70，重5.64Kg/只，438元/只。 ●“金牛”牌GOX-400P 400W 2A3、300B专用电源变压器，输入：220V ，输出：2.5V～0～2.5V 4A、2.5V～0～2.5V 4A、3.15V～0～3.15V 3.5A、地线、0～70V 100mA、0～10～350V～370V 500mA，体积114×96×70，重5.67Kg/只，450元/只。 ●“金牛”牌M型电源变压器，输入220V ，输出：0～6.3V 、0～6.3V 、0～50V 、0～10～280V～340V ，重3.12Kg/只，200元/只。 ●“金牛”牌GOX-75-5.5推挽5.5K 75W输出变压器，左右有罩子。输出 0～4Ω～8Ω 。适用于6550，KT88，KT100，EL34，6L6G，300B，2A3，体积96×80×60，重3.47Kg/只，480元/只。 购配套牛盖，变压器可卧式安装●（T82L）114×95mm变压器铁芯用黑色漂亮铁盖，铁板厚1.5mm 12元/个。
8.●（V4）曙光6C16胆前级用45W电源变压器：型号：LM-29A。进口特弗龙镀银引线，63×76mm铁芯，叠厚33mm，黑色漂亮铁盖，卧式安装，输入220V，输出：150V～0～150V 60mA、6.3V/0.8A、6.3V/0.6A、5.8V/0.6A，重1.225Kg，45元/只。

9.●（U93A）2A3 电子管单端3K输出变压器：型号：SHDX76-108 音频专用铁芯，片厚0.35mm，初级3K，次级 0～8Ω～16Ω 。左右铁屏蔽外壳。尺寸：长64高76厚44，3K重1.6Kg/只，180元/只。●（U93AA）360元/对。
10.●（U3）胆机用5K/4欧、8欧输出牛，功率5W：，4欧、8欧输出，初级电感18享，功率5W。专业胆机变压器厂家生产， 0.3mm薄的优质矽钢片，舌宽16mm，叠厚30mm，体积：50×33×42mm，重0.91kg/对，85元/对。

最后编辑绝对发烧友 最后编辑于 2009-07-02 14:47:14
TOP
绝对发烧友
头像

  • 论坛发烧友
  • 47
  • 49
  • 2009-06-29
7#
t T
发表于 2009-07-01 08:24 |只看楼主

绝对发烧友栏二区：变压器专栏 胆机变压器 更新中。。。

注:★为二手或进口拆机保用品●为全新,尺寸单位mm
有需要的烧友可以联系:  Q  155253201
淘宝：http://shop35916975.taobao.com/
绝对发烧友栏二区：变压器.铁芯.扼流圈.直流电源专栏  胆机变压器  更新中。。。
1.●（T63、T60B）“ 鹭歌”5K/4Ω 8Ω单端输出变压器：●“ 鹭歌”单端、推挽系列输出变压器：专业胆机输出牛厂家生产，英国某品牌OEM订制产品，进口0.35mm矽钢片，台资产太平洋优质漆包线绕制，屏蔽外壳为厚0.8mm优质钢板压模，采用分层分段绕制工艺，将漏感和分布电容降到最低。 ●（T60B）用美国“WE2291B”西电铁芯绕制的“鹭歌”5K 5W单端输出变压器：“WE2291B”西电铁芯和日本Z11铁芯旗鼓相当，磁通量达19000高斯。立式安装，配左右牛盖。铁芯由骑马夹式铁箍固定，外观尺寸：宽60×高50×叠厚26mm，舌宽19mm，舌长28mm，窗口9mm，每片厚度为0.35mm，初级电感约10享，次级电感约17毫享，漏感约31毫享，初级直流电阻350欧，次级直流电阻1.3欧，适合6P1、P614、6P15、6P6P、6V6等电子管单端机，重1.135Kg/对，140元/对。 ●（T63）“鹭歌”6V6、6P6P、6P3P、6P14、6P1等电子管用推挽20W输出变压器：型号SHOX66-295，进口厚0.35mm矽钢片，舌宽22mm，叠厚36mm，铁芯一片一片对插，优质尼龙线包骨架，台资产太平洋优质漆包线绕制，立式安装，配左右牛盖。输入阻抗8K，输出为4/8欧有超线性接头，采用5层10段绕制工艺，将漏感和分布电容降到最低。电感量大于25H，漏感小于9mH（1V120HZ状态下测试），分布电容260P（在15KHZ时测试），初级直流铜阻248欧，次级铜阻0.8欧。屏蔽外壳为厚0.8mm优质钢板压模，重2.175Kg/对，290元/对。 另有： ●（T63A）“鹭歌”FU29、FU30、6P3P、5881等电子管用推挽40W输出变压器：型号SHOX76-87，进口厚0.35mm矽钢片，76铁芯，舌宽25mm，叠厚44mm，铁芯一片一片对插，优质尼龙线包骨架。台资产太平洋优质漆包线绕制，立式安装，配左右牛盖。输入阻抗10K，输出为4，8欧。输出功率大于35W。初级直流铜阻226欧，次级铜阻0.4欧。屏蔽外壳为厚0.8mm优质钢板压模，重3.25Kg/对，390元/对。
2.●（T99）专为6P3P、6P6P推挽机设计生产的180W电源变压器，卧式安装，配牛盖：卧式安装，配牛盖。 型号：SHOX96-70 ， 专业胆机变压器厂家生产，英国某品牌OEM订制产品。 进口H80铁芯，片厚0.35mm，96×80铁芯，舌宽32mm，叠厚45mm，功率180W。铁芯一片一片对插，优质尼龙线包骨架。外资企业产优质漆包线绕制。输入220V，输出0～250V 0.3A、0～30V 0.1A、0～5V 2A、0～6.3V 2A、0～6.3V 2A、3.15V～0～3.15V 2A，屏蔽外壳为厚0.8mm优质钢板压模，重2.73Kg/只，温升小于30度。 还可用于6P1、6P14、6AQ5、6V6等推挽机电源变压器。用于高档前级电源变压器效果出色。175元/只。
3.●（T98）专为6P6P单端机设计生产的100W电源变压器，立式安装，配左右牛盖。型号：SHOX76-93B ， 专业胆机变压器厂家生产，英国某品牌OEM订制产品。
进口H80铁芯，片厚0.35mm，76×63铁芯，叠厚45mm，铁芯一片一片对插，优质尼龙线包骨架。外资企业产优质漆包线绕制。输入220V，输出0～250V 0.2A、0～5V 2A、0～6.3V 2A、3.15V～0～3.15V 1A ，屏蔽外壳为厚0.8mm优质钢板压模，重1.72Kg/只。合理的电压电流设计，实际功率要比指标功率大12%左右，线包温升小于20℃。还可用于6AQ5、6P1、6P14、6V6等单端机电源变压器。用于高档前级电源变压器效果出色。125元/只。
4.●（T97）专为6P3P单端机设计生产的150W电源变压器，卧式安装，配上盖：型号：SHOX86-26 ， 专业胆机变压器厂家生产，英国某品牌OEM订制产品。

进口H80铁芯，片厚0.35mm，86×71芯片，叠厚46mm，铁芯一片一片对插，优质尼龙线包骨架。外资企业产优质漆包线绕制。输入220V，输出0～250V～300V 0.2A、0～5V 2A、0～6.3V 2A、3.15V～0～3.15V 1A ，线包温升小于20℃，屏蔽外壳为厚0.8mm优质钢板压模，重2.12Kg/只。合理的电压电流设计，实际功率要比指标功率大12%左右，用于6AQ5、6P1、6P14、6V6、6P3P、6P6P等单端机电源变压器。用于高档前级电源变压器效果出色。155元/只。

5.●(T80)采用Z11全新矽钢片的6P3P 4.5K/4欧8欧单端壮牛：功率8W：采用Z11全新矽钢片，舌宽为22mm，叠厚36mm，深圳台资厂无氧铜漆包线，全屏蔽黑漆外壳，初级电感约11享，次级电感约26毫享，漏感约26毫享，初级直流电阻405欧，次级直流电阻0.8欧，280元/对。
6.●(T61)用美国WE1038西电铁芯绕制的5K/8W单端输出变压器：，初级电感8H，直流电阻420欧，漏感26mH，次级直流电阻0.8欧，初次级电容2400P，输出4/8欧，360元/对。 WE1038A铁芯外观尺寸：宽64高76叠厚24mm，舌宽25.2mm，窗口为12.6mm，每片厚度仅为0.35mm，重0.735Kg/只。该铁芯二部分组成，“山”字铁芯一组和“一”字形铁芯一组，二组铁芯由4片厚铁板和长锣栓固定，留有间隙。绕制时简单方便，每片铁芯免拆卸。单购： ★(A12) WE1038A 铁芯 62元/只。

7.●胆机5K输出牛、90W电源牛：卧式安装带罩。铁芯：96×80×46 。输入220V，输出0V～220V 300mA 、0～6.3V 1A ，重2.72Kg/只，130元/只。 ●单端5K/10W输出变压器：立式安装，左右线包带铁罩。铁芯：77×64×32 ，重1.3Kg/只，输出4/8欧，290元/对。
8.●◎(P49、P49A、P49B、P49C)美西电WE1048铁芯单端15W输出变压器：美国“西电”WE1048 铁芯输出变压器，重2.47Kg/只，有立式和卧式二种，购对请注明。二次侧0～4欧～8欧，频响范围20～35KHz,高低端衰减不大于2dB，铁芯尺寸：宽105高88叠厚35mm，舌宽35mm，窗口为17.5mm，每片厚度仅为0.35mm。由有多年绕制经验的师傅按要求精工制作。无氧铜漆包线，用压制板纸筒骨架，电缆纸作层间绝缘，并在浸漆烘干之后，在线包两端灌封环氧树脂，使变压器良好的绝缘性能。 美国“西电”WE1048直流铁芯品质一流，用于胆机输出变压器、电源变压器、扼流圈效果出色，与众不同，台湾、香港、广州发烧友非常流行，绕制出的输出变压器胆味浓郁，国内已有许多商家用WE1048铁芯生产出高品质的胆机输出变压器。 WE1048铁芯二部分组成，“山”字铁芯一组和“一”字形铁芯一组，二组铁芯由4片厚铁板和长锣栓固定，留有间隙。绕制时简单方便，每片铁芯免拆卸。 (P49A)5K单端15W输出变压器，525元/对。 (P49)3.5K单端15W输出变压器，520元/对。 (P49B)5K/3K单端15W输出变压器，528元/对。 (P49C)3K/2.5K单端15W输出变压器，526元/对。
9.●(A67)6P1、6P14、6P15、6V6、6P6P胆机用优质阴极输出变压器：E22×40铁芯，初级1K（直流电阻约270欧，每只变压器的误差＜1％），输出8欧、32欧，分层分段绕制，初级五段次级四段，8欧接喇叭，32欧可接耳机。重1.625Kg， 320元/对。本输出牛由有多年绕制经验的师傅按高保真分层分段精工制作。为保证频率特性，用压制板纸筒骨架，电缆纸作层间绝缘，浸漆烘干之后，在线包两端灌封环氧树脂，从而使输出变压器有不凡的音色表现和良好的绝缘性能。此输出变压器是奉献给那些不太注重音量,却十分苛求音质的Hi-Fi发烧友迷的,有意将变压器从功率管的屏级移到阴极,构成共屏极或屏极接地式电路,是一种电压串联式负反馈电路.本级没有电压增益,但却有电流增益，在负载阻抗很小时起功率转换作用.信号从电子管的阴极输出,功放特性将随之发生了深刻的变化,阴极输出器因存在着强烈的负反馈,几乎消除了功放级中产生的任何失真,并且工作得极为稳定.最为可贵的是它的Zo(输出阻抗)变得异常低,不但为场声器提供了极其良好的工作条件,对于以往损害输出变压器品质的一系列刺手的问题都变得不怎么重要.即使在普通功放中无法使用的输出变压器,将此用于阴极输出器都能给出非常出色的音质. 用此变压器的电路频率范围为15Hz-30KHz时,非线性失真小于1%,配不同的功率管，额定功输出功率约为1.2W～1.8W,音乐峰值功率可达5-10W左右.推动灵敏度91dB以上的音箱,在20-30平方米的客厅里放音能给出足够的响度。阴极输出式功放的功率虽不大,但所展现的音质是无与伦比的,它的音质好得惊人,真正做到了音乐重放的原汁原味,就是对音质层次再挑剔的金耳机,也会对它刮目相看。本部有售相配套的电源牛和线路板。
10.●(A16)优质胆机单端10W输出 22×40铁芯 E牛280元/对：单边引线，适合立式、卧式安装。适合6P1、6P14、6P15、6V6、6P6P、6P3P、2A3等电子管，输入3.5K/5K，输出4/8欧，单端10W输出，重1.6Kg/只，280元/对。
11.●(H83)广东佛山日升50W铜屏蔽R型优质电源变压器，胆机用120元/只：输出：250V-0V-250V 80mA、3.15V-0V-3.15V 1A 、0V-6.3V 0.6A输出，120元/只, 重：0.82kg.体积：75×85×40。
12.●优质胆机用单端输出E牛，28×50铁芯，输入2.5K/3.5K ：输出0～8欧～16欧，单边引线，适合立式、卧式安装。 28×50铁芯，单端15W ，适合2A3、6P14、 6V6、6P3P等电子管，重2.315Kg/只，380元/对。

13.●(A15)胆机用优质100W电源E牛，E28×50铁芯 150元/只：输入0～220V，输出240V～0V～240V 200mA 、3.15V～2.5V～0～2.5V～3.15V 3A ，3.15V～0～3.15V 1A ，重2.285Kg/只。电源牛采用进口高硅E型冲片和无氧铜线，由有多年绕制经验的师傅按要求精工制作。用压制板纸筒骨架，电缆纸作层间绝缘，并在浸漆烘干之后，在线包两端灌封环氧树脂，使变压器良好的绝缘性能，铁芯留有余量，温升低，长期使用微微温热不发烫。
最后编辑绝对发烧友 最后编辑于 2009-07-01 14:53:59
TOP
绝对发烧友
头像

  • 论坛发烧友
  • 47
  • 49
  • 2009-06-29
8#
t T
发表于 2009-07-01 15:29 |只看楼主

绝对发烧友栏二区：变压器.铁芯.扼流圈.直流电源专栏 扼流圈,开关直流电源

绝对发烧友栏二区：变压器.铁芯.扼流圈.直流电源专栏 扼流圈
注:★为二手或进口拆机保用品●为全新,尺寸单位mm
有需要的烧友可以联系:  Q  155253201
淘宝：http://shop35916975.taobao.com/
绝对发烧友栏二区：变压器.铁芯.扼流圈.直流电源专栏  → 扼流圈
1.★（U63）磁芯扼流圈：（φ31×16），线径1.2mm，电感1.5mH 重40克 2元/只。
2.●（P83B、P83C）用瑞士铁芯绕制的胆机用扼流圈4.8H/100mA、1.7H/200mA二种：●用瑞士铁芯绕制的二种胆机用扼流圈，铁芯尺寸：60×50×21mm，舌宽21mm叠厚21mm，由2片厚铝架和长锣栓固定，重0.53Kg/只。
●（P83B） 4.8H/100mA 165Ω 40元/只，
（P83C） 1.7H/200mA 63Ω 42元/只。 单购：★品质优良的瑞士直流铁芯电感，重0.5Kg/只，0.8mH/20A，EI型铁芯，铁芯尺寸：60×50×21mm，由2片厚铝板和长锣栓固定，留有约1mm间隙。直径1.8mm漆包铜线绕制，用数字万用表测不出直流电阻。 用于单端甲类晶体管机电源滤波能有效消除交流亨声。(P83)瑞士产0.8mH/20A直流扼流圈25元/只，(P83A)铁芯22元/只。
3.●（U4、U4A）胆机用扼流圈3H/100mA、9H/60mA二种：●专业胆机变压器厂家生产胆机用扼流圈。0.3mm薄的优质矽钢片，舌宽16mm，叠厚30mm 体积：50×33×42mm，重0.44kg/只。 ●（U4）3H/100mA 105Ω，38元/只。●（U4A）9H/60mA 355Ω 39元/只。
4.★(T81)进口高档铁壳密封扼流圈：★(T81)进口高档铁壳密封扼流圈（宽41×厚25.5×高67.5mm）：2H/130mA/155欧姆，原配固定锣母，39元/只。
另有：★(T81A)同规格体积西门子铁壳密封扼流圈（宽41×厚25.5×高67.5mm）：2H/130mA/155欧姆，原配固定锣母，45元/只。
5.★(E71、E72)美产铁壳密封方形扼流圈，有二种： (E71)体积：59×59×23mm。重约：0.29Kg ， 电感：250mH，直流电阻：13.4殴，16元/只。 (E72)体积：59×59×29mm。重约：0.37Kg ， 电感：0.5mH，直流电阻：0.05殴，17元/只。
6.●(C41、C54)胆机用高压滤波扼流圈，带中心抽头可做 π 形滤波：●(C41、C54)胆机用高压滤波扼流圈，带中心抽头可做 π 形滤波： E 形铁芯左右线包铁罩屏蔽，二个固定孔，留有间隙，防止直流磁饱和。有二种： (C41)7.5H/100mA，电阻137殴，尺寸50×40×53。重 0.41kg，18元/只。(暂售完) (C54)5H/200mA，电阻53殴，尺寸58×48×60。重 0.725kg，28元/只。
7.●（P50）胆机用卧式扼流圈5H/150mA，直流电阻约68.5殴，48元/只：●（P50）胆机用卧式扼流圈5H/150mA，直流电阻约68.5殴，48元/只。 E型铁芯，铁芯尺寸：67×58×28mm，重0.84Kg/只，带脚架卧式安装。
8.●(T62)胆机用3H/120mA高压滤波扼流圈：骑马夹式铁箍二个固定孔，“ 山”字形铁芯留有间隙，防止直流磁饱和。3H/120mA，直流电阻90殴，铁芯尺寸长50×高45×厚22mm，重 0.41kg/只，29元/只。
→ 变压器铁芯，铁盖
1.●（V5）变压器用固定铁角架，适合96×80mm铁芯：（V5）L型立式固定铁架开三孔，固定变压器孔距为64mm，1.5元/只。（V5A）L型平衡式固定铁架开四孔，固定变压器孔距为65mm，1.8元/只。
2.●（T82G）63×76mm铁芯用变压器黑色漂亮铁盖：63×76mm铁芯用，5元/个

3.●（T35、T35A）美国WE1038西电铁芯变压器铁盖、压条：●（T35）美国WE1038西电铁芯变压器铁盖6元/只。 ●（T35A）另压条为PCB双面铜板的非导磁材料，用于变压器和铁底盘之间的隔离，杜绝变压器和铁底盘之间的导磁，二条3元
4.●(F70)变压器铁盖(黑漆)，坚固耐用，15元/只：1mm钢板拉伸成形，适合于96×114铁芯变压器，叠厚无限
（暂售完)5.●(F69)拉伸变压器铁罩，高温皱纹烤漆，坚固耐用，12元/只。1mm钢板拉伸成形，适合于96×81铁芯变压器，叠厚无限。
6.●(F68)变压器牛罩盖,黑漆，坚固耐用，9.5元/只：0.8钢板拉伸成形，适合于76.2×63.5的变压器，舌宽25.4，叠厚无限。
7.★(A12)品质优良的美国“西电”WE1038A 直流铁芯，留有间隙 62元/只：美国“西电”WE1038直流铁芯品质一流，用于胆机输出变压器、电源变压器、扼流圈效果出色，与众不同，广州香港发烧友非常流行，绕制出的输出变压器胆味浓郁，比目前时髦的Z10、Z11铁芯更具胆味，国内已有许多商家用WE1038铁芯生产出高品质的胆机输出变压器，用现代化的材料是很难做出古董胆机韵味的。 WE1038A铁芯外观尺寸：宽64高76叠厚24mm，舌宽25.2mm，窗口为12.6mm，每片厚度仅为0.35mm，重0.735Kg/只。该铁芯二部分组成，“山”字铁芯一组和“一”字形铁芯一组，二组铁芯由4片厚铁板和长锣栓固定，留有间隙。绕制时简单方便，每片铁芯免拆卸。和同体积国产铁芯相比，美国“西电”WE1038铁芯实测电感量更大。

8.★(T60)和日本Z11旗鼓相当的美国“WE2291B”西电直流铁芯：磁通量19000，“E I”形铁芯由二部分组成，“E”字铁芯一组和“I”字形铁芯一组，二组铁芯由骑马夹式铁箍固定，铁箍二个固定孔，铁芯留有间隙，防止直流磁饱和。每片铁芯免拆卸，是绕制胆机单端输出变压器的好材料，可绕制5W输出牛（可用于6P1、P614、6P6P、6V6、6P3P单端机），也适合胆机扼流圈的绕制。铁芯与线包的装配简单方便。外观尺寸：宽60×高50×叠厚26mm，舌宽19mm，舌长28mm，窗口9mm，每片厚度为0.35mm，重0.44Kg/只，36元/只。 目前全新进口新日铁Z-11铁芯的磁通量为19000，铁芯每公斤零售价格在70～80元左右
9.★(A13)品质优良的美国“西电”WE1048直流铁芯，78元/只：美国“西电”WE1048直流铁芯品质一流，用于胆机输出变压器、电源变压器、扼流圈效果出色，与众不同，广州香港发烧友非常流行，国内已有许多商家用WE1048铁芯生产出高品质的胆机输出变压器。 WE1048铁芯外观尺寸：宽105高88叠厚35mm，舌宽35mm，窗口为17.5mm，每片厚度仅为0.35mm，重2Kg/只。该铁芯二部分组成，“山”字铁芯一组和“一”字形铁芯一组，二组铁芯由4片厚铁板和长锣栓固定，留有间隙。绕制时简单方便，每片铁芯免拆卸。和同体积国产铁芯相比，美国“西电”WE1048铁芯实测电感量更大
10.★品质优良的美国“西电”WE 2200 直流铁芯变压器，留有间隙 38元/只：当铁芯出售。美国“西电”WE 2074直流铁芯品质一流，可用于小功率胆机输出变压器、扼流圈的绕制，效果出色，广州香港发烧友非常流行用美国“西电”铁芯绕制胆机变压器扼流圈。 WE 2200 铁芯外观尺寸：宽58高49叠厚19mm，每片厚度仅为0.45mm，重0.45Kg/只。该铁芯二部分组成，“山”字铁芯一组和“一”字形铁芯一组，二组铁芯由骑马式铁架固定。另有部份变压器为纸标签，打“ATNA”字样，西电代工生产，35元/只。
11.★(Q38 Q38A)美产输入30W、56W 优质电源变压器：★★★(Q38)美产输入56W 优质电源变压器 45元/只。 EI铁芯，铁芯尺寸：76×64×21。 输入115/230V，输出12V+12V，功率56W，重量0.8Kg。 ★★★(Q38A)美产输入30W 优质电源变压器 28元/只。 EI铁芯，铁芯尺寸：66×56×17。 输入115/230V，输出12V+12V，功率30W，重量0.53Kg。
12.●(G51)优质铁芯 3W E形电源变压器，输入220V 输出6.3V 5元/只：重量: 0.19Kg。外形尺寸：34×42×18。E 形铁芯二个固定孔。
→ 开关直流电源

1.●(M77)国产Linksys无线路由器用直流开关电源100V～240V输入，输出 12V 0.5A 9元/只

2.★（U73）美国“online” power 在线电源公司产铝壳PFC前端模块：★美产“online” power 在线公司主动式PFC前端模块（165×75×40mm），铝外壳成色新，输入交流100～240V 5.5A，输出直流：250～400V ，目前主要用于高挡电脑设备，提高电脑电源的使用效率，节能、省钱、环保。 100～500W @ INPUT 200～240V ～ 100～400W @ INPUT 120V ～ 100～300W @ INPUT 100V ～ 重0.6Kg/只，★（U73）49元/个。
★★★这个是PFC前端模块，市电220V输入，输出是非隔离的，应特别注意安全，若直接用来做胆机功放等设备，就等于直接用市电220V整流滤波出来，是非常危险的，千万注意！！！ PFC是电源中的一个非常重要的参数，全称是电源功率因素，简称为PFC，等于“视在功率乘以功率因素”，即：功率因素=实际功率/视在功率。 功率因素：功率因数表征着电源输出有功功率的能力。 功率是能量的传输率的度量，在直流电路中它是电压V和电流A和乘积。在交流系统里则要复杂些：即有部分交流电流在负载里循环不传输电能，它称为电抗电流或谐波电流，它使视在功率( 电压Volt乘电流Amps)大于实际功率。视在功率和实际功率的不等引出了功率因素，功率因素等于实际功率与视在功率的比值。 只有电加热器和灯泡等线性负载的功率因素为1，许多设备的实际功率与视在功率的差值很小，可以忽略不计，而像容性设备如电脑的这种差值则很大、很重要。最近美国PC Magazine 杂志的一项研究表明电脑的典型功率因素为0.65，即视在功率(VA)比实际功率(Watts)大50％！ 视在功率：即交流电压和交流电流的乘积，用公式表示为：S=UI。 上式中，S是额定输出功率，单位是VA（伏安），U是额定输出电压，单位是V，如220V、380V等；I是额定输出电流，单位是A。视在功率包括两部分：有功功率（P）和无功功率（Q），有功功率是指直接做功的部分。比如使灯发亮，使电机转动，使电子电路工作等。因为这个功率做功后都变成了热量，可以直接被人们感觉到，所以有些人就产生一个错觉，即把有功功率当成了视在功率，孰不知有功功率只是视在功率的一部分，用式表示：P=SCOS0θ=UICOSθ ＝UI·F 上式中，P是有功功率，单位是W（瓦），F=COSθ 被称为功率因数，而θ是在非线性负载时电压电流不同相时的相位差。无功功率是储藏在电路中但不直接做功的那部分功率，用式表示：Q=Ssinθ=UIsinθ。上式中，Q为无功功率，单位是var（乏）。 对于计算机和其它一切靠直流电压工作的电子电路，离开无功功率是根本无法工作的。 一般用户都认为计算机之类的设备只需要有功功率，而不需要无功功率。既然无功功率不做功，要它何用！于是他们当然就认为功率因数为１的电源最好。因为它能给出最大输出功率。然而，实际情况并非如此。 假如有一台计算机，当交流市电输入后进行整流，就得到脉动直流电压，若不将脉动电压进行任何工，就直接提供给计算机电路，毫无疑问，电路根本无法正常工作。虽然这时计算机的功率因数接近于１，可这又有何用呢。为了让计算机电路能正常工作，必须向其提供平滑了的直流电压。这个“平滑”工作必须由接在计算机电源整流器后面的滤波电容器C来完成。这个滤波器就像一个水库，电容器里面必须储存足够数量的电荷，在整流半波之间的空白时，使电路上的工作电压仍不间断，能保持正常电平。换句话说，即使在两个脉动半波之间无输入电能时，UC的电压电平也无显著的变化，这个功能是靠电容器内的储能来实现的，储存在电容器内的这部分能量就是无功功率。所以说，计算机是靠无功功率的支持，才能保证电路正确运用有功功率实现正常运行的。 因此可以说，计算机不但需要有功功率，也需要无功功率，两者缺一不可。 目前的PFC有两种，一种为被动式PFC（也称无源PFC）和主动式PFC（也称有源式PFC）。 1、被动式PFC 被动式PFC一般采用电感补偿方法使交流输入的基波电流与电压之间相位差减小来提高功率因数，被动式PFC包括静音式被动PFC和非静音式被动PFC。被动式PFC的功率因数只能达到0.7～0.8，它一般在高压滤波电容附近。 2、主动式PFC 主动式PFC则由电感电容及电子元器件组成，体积小、通过专用集成电路（IC）去调整电流的波形，对电流电压间的相位差进行补偿。主动式PFC可以达到较高的功率因数──通常可达98%以上，但成本也相对较高。此外，主动式PFC还可用作辅助电源，因此在使用主动式PFC电路中，往往不需要待机变压器，而且主动式PFC输出直流电压的纹波很小，这种电源不必采用很大容量的滤波电容。 本部所售的美产“online” power 在线公司PFC前端模块为主动式模块。
3.●（N87、N88）深圳“和宏”DS5109、DS5110高品质 15W、30W 电源电压转换器：电压转换,跨国使用。输入电压：AC220V 输出电压：AC110V 。自带国标二芯电源插座，适合圆插头、扁插头使用。（N87）DS5109 额定功率 15W 重0.275Kg，15元/只。（N88）DS5110 额定功率 30W 重0.34Kg， 25元/只。
4.●(M88)索尼带壳3V 500mA 电源，220V入 7元只。重270克 体积70×45×43

5.★(M86)美国惠普5.25V 1.5A带壳开关电源连输出插头线12元：重180克，泰国产(几乎全新)，输入：100-240V，输出：5.25V 1.5A，输出插头极性：内正外负

6.★(M83)进口输入220V输出6V/1.2A 带壳开关电源7元/只:重150克 规格：73×35×53 。

7.★(M82)台产7.5V 2A 带壳开关电源连输出空心插头线 8元只：输入AC 100-240V，输出DC 7.5V 2A，重220克，输出插头极性：内正外负。

8.★(M81)日产8V 1.7A 带壳开关电源， 8元/只:重310克

9.★(M78)台产带壳变压器 13.5V 1A 重700克 12元:规格：80×63×55

10.●(M18)台产9V 2A 带壳开关电源连输出插头线 12元/个:尺子：77×50×40 。输入100-240V，输出9V 2A ，输出插头极性：内正外负。插头外径4.8mm,内径:大约1-1.5mm

11.●(K74、K75、K76)进口超小体积隔离降压变压器直流稳压电源 10元/只:进口变压器装配，体积比9V叠层电池略小，三端稳压输出。 有：(K74)9V输出、(K75)6V输出、(K76)5V输出，可供小体积特殊位置220V使用。可装入数字万用表、电容表、电话来电显示器、指针万用表等电器。

12.★(E42)美国产“ERICSSON”爱立信24V 50A超级稳压净化直流电源:国外移动通讯高档设备拆出，八九成新，无风扇设计。重7.34Kg。输入AC 208V～240V 50/60Hz，24V 50A稳压输出，有过压、过流、波形校正、交流直流滤波、突波吸收、低内阻稳压输出，机器面宽115mm、高350mm、深255mm，全金属机壳，左右厚铁侧板、散热铝合金板，机内发烧极品元件比比皆是：输入输出大电流滤波器、丹麦Toroid刺猬环牛、瑞典RIFA薄膜电容、日本红宝石电解18000U35V7只、双面加厚玻纤板上下双层。元件集成块大功率管布满机壳，采用先进电源技术和特殊元件消除开关电源常见的开关高频波形干扰，纹波级微，有蓄电瓶般的使出效果，内阻比蓄电瓶还低。使用效果远远好于变压器供电，二只组合成±24V 50A 供音响使用有绝佳的表现，甲类功放的最佳搭档。

最后编辑绝对发烧友 最后编辑于 2009-07-01 16:20:41
TOP
绝对发烧友
头像

  • 论坛发烧友
  • 47
  • 49
  • 2009-06-29
9#
t T
发表于 2009-07-01 15:31 |只看楼主

绝对发烧友栏三区：线路板 专栏--电源板、晶体管放大板 、电子管放大板、耳机放大板、延时板.保护板．音调板 万能板

注:★为二手或进口拆机保用品●为全新,尺寸单位mm，看图可联系，陆续更新中。。。
有需要的烧友可以联系:  Q  155253201
淘宝：http://shop35916975.taobao.com/

绝对发烧友栏三区：电源板、晶体管放大板 、电子管放大板、耳机放大板、延时板.保护板．音调板 万能板专栏 → 电源板

1.●（LG15）品种多多的双电源整流滤波板，双面板：
适合两个独立绕组或中心抽头三条引出线的电源变压器。日产4A或6A 1000V全桥整流，日产0.22欧/3W水泥电阻（阻尼用，改变整流桥工作时的导通角，“隔离和缓冲”整流桥对滤波电容的“充电”，起阻尼作用，对功放音质大有益处），德产水晶保险丝座（过电流保护，简单有效），
●（LG15K）双电源整流滤波板（62×83mm），6A全桥整流2个，保险丝座二只，日产0.22欧/3W水泥电阻二只、日产化工12000μ50v电解4只，成品板32元，空板5.8元。

●（LG15F）双电源整流滤波板（62×77mm），6A全桥整流1个，保险丝座二只，日产0.22欧/3W水泥电阻二只、日产化工12000μ50v电解4只，成品板30元，空板5.5元。
●（LG15L）双电源整流滤波板（52×83mm），4A全桥整流2个，保险丝座二只，日产0.22欧/3W水泥电阻二只、英国“BHC”黑壳金字电解 3300μ63V或菲利普蓝六脚3300μ63V电解4只，成品板35元，空板4.8元。
●（LG15M）双电源整流滤波板（52×83mm），6A全桥整流1个，保险丝座二只，日产0.22欧/3W水泥电阻二只、英国“BHC”黑壳金字电解 3300μ63V或菲利普蓝六脚3300μ63V电解4只，成品板34元，空板4.8元。

2.●(V44B V44C)响誉音响界的洼田式稳压电源改进版响誉音响界的洼田式稳压电源改进版：由于洼田式稳压电源有极高的瞬态响应和极低的输出内阻．稳压精度高、反应速度快，对电源纹波有良好的吸收特性，音色表现为背景宁静，分析力强，偏清丽，用于打磨前级和功率放大器的电压放大级效果很不错。和并联电源相比效率高，价格低廉。可发挥出极佳的性能。深得焊机派发烧友的钟爱。 ●(V44B)洼田式串联稳压电源板(JCDQ-74B环氧板94×92)：进口阻容元件装配，输入交流双18V～双48V，单桥整流，输出±22V～±52V 可调，电流几百毫安。 用于前极电压放大，2SK213 2SJ76 场效应管做电压调整。成品板21.5元(V44BK)单购空板5元。 ●(V44C)洼田式串联稳压电源板(JCDQ-74C环氧板94×92)：进口阻容元件装配，输入交流双18V～双48V，双桥整流，输出±22V～±52V可调 ，电流几百毫安。 用于前极电压放大，2SK213 2SJ76 场效应管做电压调整。成品板22元，(V44CK)单购空板5元。 另有：●(V44)洼田式串联稳压电源板(JCDQ-74环氧板94×92)：进口阻容元件装配，输入交流双18V～双48V，单桥整流，输出±12V～±52V 可调，电流几百毫安。 用于前极电压放大，2SK810 2SJ122 场效应管做电压调整。成品板19.5元。(V44K)单购空板5元。 ●(V44A)洼田式串联稳压电源板(JCDQ-74A环氧板94×92)：进口阻容元件装配，输入交流双18V～双48V，双桥整流，输出±12V～±52V可调 ，电流几百毫安。 用于前极电压放大，2SK810 2SJ122 场效应管做电压调整。成品板20元。(V44AK)单购空板5元

3.●（U89P）EL34推挽机用电源板，栅负压可调：●（U89P）EL34推挽机用电源板，栅负压可调（240×90），双面环氧玻纤线路板，经典电路，板厚1.6mm，板上标注电阻、电容参数。主电压整流滤波、灯丝直流供电整流滤波，栅负压供电线路，快速3A二极管高压整流，1N5401 3A 低压整流，55元/块，配原理图。
栅负压可调线路：交流60V供电，1N4007二极管全桥整流，二级滤波（日产尼康电解），进口2～3W五色环高精度金属膜电阻、电解、进口精密多圈可调电位器，提供4路栅极负电压。改变供电电压，可改变栅极负电压调节范围，适应不同的电子管，适用性强。

4.●（U89K）““金牛”多款推挽胆机通用配套电源板（240×90）：环氧玻纤镀金线路板，经典电路，板厚1.6mm，板上标注电阻、电容参数。主电压整流滤波、灯丝直流供电整流滤波，栅负压供电整流滤波，密闭式盒装或管子外露安装均可！45元/块，配原理图。

5.●（V9）“Goldox”金牛牌M型EL34推挽机用线路板：（193×158mm）：环氧玻纤镀金板，板厚1.6mm，板上标注电阻、电容参数。线路采用经典电路，性能优良，走线合理，只要接线正确，接上电源变压器、输出变压器，可一次性成功。用管：6N3×1+6N6×1 + EL34×2，功率2×40W，本电路板包括高压整流、栅负压整流空板， （V9）成品板不包括电子管68元/块，立体声二块。 （V9A）空板17元/块，立体声二块34元。

6.●(W74B)胆机用金封LM338K 双路电源稳压灯丝用软启动线路板：●(W74B)胆机用金封LM338K 双路电源稳压灯丝用软启动线路板（环氧板129×96mm），成品板55元（W74BK)空板8元。进口元件装配，10A金属铝壳整流桥整流，进口金封LM338K（ 1.2V～27V 5A ）电压可调，进口87×44×45 铝合金散热器可装二个金封LM338。刚开机通电时，电压从0V缓慢压至6.3V或12.6V，使用时电子管灯丝从冷态低阻缓慢升高，避免电压突变冲击灯丝，保护延长电子管使用寿命。用于音响前极、光驱电源、电子实践等效果理想，纹波系数极小，有过流短路保护，比塑封三端稳压电流大控制精度高。

7.●(S27B)三端稳压OPA2604有源伺服电源板成品板±24V输出：专为前级提供优质配套电源。该电路是日本松下公司推出的稳压伺服电路，纹系数很小，椐称其速率、内阻以及稳定性可凌驾于蓄电池之上。经典线路，正负三端稳压与OPA2604组成有源伺服，24V～0～24V双组交流供电，±24V输出。双面铜箔板（72×48），喷锡工艺，圆弧走线。精选进口元件装配,波纹系数特小，瞬态特性也好。适合高保真音响前级、发烧运放等几十至几百毫安线路供电，(S27B)成品板46元。

8.●(LG-22B)胆机灯丝用二路可调稳压软启动线路和配套变压器：交流7.5V或13V供电，直流1.2V～12.6V稳压可调，最大电流1～1.5A，二路输出，可供二只电子管工作，成品板（126×38）22元/块，(LG-22BK)空板5.5元/块。 另有配套用●(D33)进口“THAL LIN”高档塑壳密封24W E牛，超小体积 49元/只。输入:0-115V 0-115V(串联230V,可用于220V供电)。输出:0-8V/1.5A 0-8V/1.5A 双独立绕组。功率:24W，重量:0.425kg。尺寸:长68 宽57 厚31.5，芯式铁芯，环氧树脂密封,无震动无噪声。 ●（U93C）50W电源变压器，型号：SHDX76-110， 初级220V，次级：0～8V 1.2A、0～8V 1.2A，150V～0～150V 0.1A 0.55A，3个独立绕组。尺寸：长67高58厚48，重1.57Kg/只，105元/只


9.●(LG-22 LG-22A)胆机用高压可调稳压软启动、低压灯丝软启动可调稳压线路板，配套变压器：双面环氧红油板，进口元件装配。 胆机电源高压可调稳压软启动线路（分立元件）：刚开机通电时，高压从0V缓慢压至300V，使电子管缓慢升高加压，避免电压跳跃突变冲击电子管。二路灯丝供电采用LM317软启动可调稳压线路，电压从0V缓慢压至6.3V或12.6V，电子管灯丝从冷态低阻缓慢升高，避免电压对灯丝的冲击，保护延长电子管使用寿命。本线路纹波系数极小，用于胆前极效果理想。 用料，高压部分：1A快速整流子，意大利肯德150μ400V二只滤波，日产高反压调整管，意大利肯德150μ400V、飞利普33μ450V、飞利普47μ385V蓝六角二次滤波和退藕，电阻瓦数留有余量。 低压部分：4只3A快速整流子，飞利普8200μ16V二只滤波，二只LM317可调块独立稳压，法国SIC 680μ63V电解二次滤波。 有以下三种板。 ●(LG-22)胆机用高压、二路低压灯丝可调稳压软启动稳压线路：交流250V供电，直流100V～300V可调，可供几只小九脚电子管工作。灯丝7.5V～13V交流供电，直流1.2V～12.6V稳压可调，最大电流1～1.5A，二路输出，可供二只电子管工作，成品板（126×90）60元/块，(LG-22K)空板14元/块。 ●(LG-22A)胆机用高压可调稳压软启动稳压线路：交流130V供电，直流100V～300V可调，可供几只小九脚电子管工作。成品板（126×52）38元/块，(LG-22AK)空板8.5元/块。 ●(LG-22B)胆机用二路低压灯丝可调稳压软启动线路：交流7.5V或13V供电，直流1.2V～12.6V稳压可调，最大电流1～1.5A，二路输出，可供二只电子管工作，成品板（126×38）22元/块，(LG-22BK)空板5.5元/块。 配套变压器●（U93C）50W电源变压器，型号：SHDX76-110， 初级220V，次级：0～8V 1.2A、0～8V 1.2A，150V～0～150V 0.1A 0.55A，3个独立绕组。尺寸：长67高58厚48，重1.57Kg/只，105元/只。

10.●（LG-20） 40只7.5V稳压二极管组成的±15V稳压电路成品板（27×37mm）。本线路采用40只日本日立7.5V稳压二极管等阻容元件组成±15V稳压电路，并联在电源供电线路作二次稳压，稳压二极管与负载并联，稳压电流恒定不变，当负载电流发生变化时，输出电流维持不变，输出电压非常稳定。因电路属最简单的甲类并联稳压电源，其动态交流内阻很小，波纹系数、瞬态特性等技术指标较一般的串联型稳定电源优越，和常用的NE5532 三端有源伺服串联稳压线路、LM317、LM337可调串联稳压线路配合使用，能大大提升电源品质，适合高保真音响前级线路供电。 采用双面线路板，配二个固定六角铝柱和锣丝，板上预留3W限流电阻安装位置。 40只7.5V稳压二极管用精密稳压电源加数字电压表挑选配对，稳压值的精度在0.1～0.2V之间。 若前级串联供电电压为16V，板上的3W限流电阻阻值取20欧，电压为18V，限流电阻阻值取60欧，电压为20V，限流电阻阻值取100欧。

11.●（JCDQ-23）四款LM317并联型甲类稳压电源板：优质 双面铜箔环氧板，板尺寸：93×72，喷锡工艺，圆弧走线。精选进口元件装配，二个保险管保护，高频快恢复二极管整流，美产化工3300μ/35V×2或飞利普3300μ/63V×2滤波，LM317或337组成恒流源，TL431（是一个有良好的热稳定性能的三端可调分流基准源）做为基准精密稳压源控制东芝2SA940调整管进行稳压输出，“飞利蒲”或法“SIC” 680 μ/63v×4滤波退耦。通过改变精密多圈可调电阻的阻值改变输出电压，±6V～±30V或±30V～±58V可调输出，适合运放、分立元件前级、推动等高电压线路供电。 甲类并联稳压电源波纹系数小、内阻低、噪声小，使信号在电源通道的耦合路径大为宿短和通畅，使负载所需的瞬间电压能得到及时供给，在放大器的解析力和力度上有相当大的改善和提高,瞬态特性好，并联型稳压电路虽有功耗大、效率低的缺点,但对于音响前级、发烧运放等几十至几百毫安线路供电电路，甲类并联型的电路是首选电路，其缺点相对于优点来说是微不足道的。
第一种：双桥整流，适合双12～双28V交流电压，稳压直流输出±8V～±30V 几百毫安输出，（JCDQ-23）成品板33元/块，(JCDQ-23K)空板10元/块。
第二种：单桥整流，适合双12～双28V交流电压，稳压直流输出±8V～±30V 几百毫安输出，（JCDQ-23A）成品板32元/块，(JCDQ-23AK)空板10元/块。
第三种：双桥整流，适合双33～双48V交流电压，稳压直流输出±30V～±60V 几百毫安输出，（JCDQ-23B）成品板39元/块，(JCDQ-23BK)空板10元/块。
第四种：单桥整流，适合双33～双48V交流电压，稳压直流输出±30V～±60V 几百毫安输出，（JCDQ-23C）成品板38元/块，(JCDQ-23CK)空板10元/块。
配套变压器：●（U93B）40W电源变压器，型号：SHDX66-339， 初级220V，次级：18V～0～18V 0.55A、18V～0～18V 0.55A，2个独立绕组。左右铁屏蔽外壳。尺寸：长67高58厚48，重1.3Kg/只，78元/只

12.●(X68A)金封LM338K独立双电源稳压电源板（100x142） 1.2V-27V可调空板 6元选用部分进口拆机元件环氧板装配，用于音响前极、光驱电源、胆机灯丝供电、电子实践等效果理想，纹波系数极小，有过流短路保护，比塑封三端稳压电流更大,控制精度更高。本电源板如加大散热片，输出电流可达5A。

13.●(A78)洼田式”稳压电源成品板18元 空板1.5元：环氧板 ,63×93 用于前极电压放大，输入交流40V，输出直流±35—±45V（电压可调整），2SJ122 2SK810 做调整管。
14.●（X60）薄膜电容构成的OCL功放、前级双电压直流滤波板：精美双面环氧板，可装高素质瑞典EVOX 10μ100V或EVOX 22μ63V，组成大容量无极滤波电容。薄膜电容漏电流极微，加上额定电压放置几小时后测量，电压几乎不掉，比品质最优秀的电解电容漏电流还小，实测耐压均大于标注的额定电压，适合脚距28mm的薄膜电容。 (X60)可装40只电容空板（164×125mm）18元， (X60A) 40只22μ63V成品板128元， (X60B) 40只10μ63V成品板108元， (X60C)可装20只电容空板（164×62mm）9元， (X60D) 20只22μ63V成品板64元， (X60E) 20只10μ63V成品板54元。 单购： ★(Z68)瑞典EVOX(RIFA厂) 22μ63V薄膜电容 3元/只。 ★(H67)瑞典EVOX(RIFA厂) 10μ63V CMK 薄膜电容 2.5元/只。 ★(E92)德“西门子”22μ100V薄膜电容 2.8元/只。脚距：28mm ，体积：长30宽13高24。

15.●（X45）LM337精密可调双路稳压电源成品板，配套变压器：●（X45）LM337精密可调双路稳压电源成品板19元,（X45A）空板2.5元。精选进口元件环氧板装配,用于音响前级、胆机灯丝供电、电子实践等使用效果理想,具有过压过流保护,控制精度高（多圈电位器调节，控制精度可达0.1V）,纹波糸数极小。由于采用二只相同型号稳压块,其正负电源各项指标对称且相同,比采用正负稳压块效果更好,LM337（塑封三端稳压±1.2V～±31V 1.5A）成品板（74×76）19元,空板2.5元. 配套变压器：●（U93B）40W电源变压器，型号：SHDX66-339， 初级220V，次级：18V～0～18V 0.55A、18V～0～18V 0.55A，2个独立绕组。左右铁屏蔽外壳。尺寸：长67高58厚48，重1.3Kg/只，78元/只。

16.●(X47)LM337并联型甲类稳压电源板,±15V输出，配套变压器：●(X47)LM337并联型甲类稳压电源板,±15V输出 成品板28元,(X47A)空板5元 LM337并联型甲类稳压电源板:电路LM337组成恒流源,由TL431做为基准精密稳压源控制东芝A940调整管,进行稳压输出,电源内阻小,约为串联型稳压电路的13%.电源内阻小,就意味着电源就有较高的能量转换,使负载所需的瞬间电压能得到及时供给.在放大器的解析力和力度上有相当大的改善和提高,但并联型稳压电路有功耗大、效率低的缺点,因此,对于前极等小信号(几十至几百毫安)的电路还是甲类并联型的电路更为合适.本电路可通过改变*电阻的阻值调整改变输出电压. 本电路均全部选用进口元件装配，配原理图。 详见线路图 配套变压器：●（U93B）40W电源变压器，型号：SHDX66-339， 初级220V，次级：18V～0～18V 0.55A、18V～0～18V 0.55A，2个独立绕组。左右铁屏蔽外壳。尺寸：长67高58厚48，重1.3Kg/只，78元/只。

17.●(X46)LM317并联型甲类稳压电源板，±15V输出，配套电源变压器：●(X46)LM317并联型甲类稳压电源板，±15V输出成品板28元,(X46A)空板5元 LM317并联型甲类稳压电源板:电路LM317组成恒流源,由TL431做为基准精密稳压源控制东芝A940调整管,进行稳压输出,电源内阻小,约为串联型稳压电路的13%.电源内阻小,就意味着电源就有较高的能量转换,使负载所需的瞬间电压能得到及时供给.在放大器的解析力和力度上有相当大的改善和提高,但并联型稳压电路有功耗大、效率低的缺点,因此,对于前极等小信号(几十至几百毫安)的电路还是甲类并联型的电路更为合适.本电路可通过改变*电阻的阻值调整改变输出电压. 本电路均全部选用进口元件装配，配原理图。 详见线路图 配套变压器：●（U93B）40W电源变压器，型号：SHDX66-339， 初级220V，次级：18V～0～18V 0.55A、18V～0～18V 0.55A，2个独立绕组。左右铁屏蔽外壳。尺寸：长67高58厚48，重1.3Kg/只，78元/只。
18.●(X68)金封LM338K双电源稳压电源板1.2V-27V可调成品板48元，空板6元：尺寸：（100x142）。选用部分进口拆机元件环氧板装配，用于音响前极、光驱电源、胆机灯丝供电、电子实践等效果理想，纹波系数极小，有过流短路保护，比塑封三端稳压电流更大,控制精度更高。本电源板如加大散热片，输出电流可达5A。
19.●(V78)音响前级用并联式稳压电源板(130×95)：详见2005 年第1期《无线电与电视》文章介绍。输出±10V～±30V（100mA）可调，进口阻容元件环氧板装配V78A)空板8元，输出±10V～±24V（100mA）可调。不配变压器30元/块

20.●(V80)变压器整流滤波稳压板（110×53 ），输出正负电压， 22元/块。音响前级专用，正负直流电压输出（±5V～±20V 可选择），德产0.5W隔离降压变压器(32×27×15 )二只装配，整流管8只，日本ELNA金字68U50V电解34只，小三端稳压集成块二只，稳压二极管二只。

最后编辑绝对发烧友 最后编辑于 2009-07-02 13:43:56
TOP
绝对发烧友
头像

  • 论坛发烧友
  • 47
  • 49
  • 2009-06-29
10#
t T
发表于 2009-07-01 15:34 |只看楼主

绝对发烧友栏三区：电源板、晶体管放大板 、电子管放大板、耳机放大板、延时板.保护板．音调板 万能板专栏

注:★为二手或进口拆机保用品●为全新,尺寸单位mm，看图可联系，陆续更新中。。。
有需要的烧友可以联系:  Q  155253201
淘宝：http://shop35916975.taobao.com/

绝对发烧友栏三区：电源板、晶体管放大板 、电子管放大板、耳机放大板、延时板.保护板．音调板 万能板专栏 → 电源板

21.●(H87)音响用双电压20A整流滤波板，(H87A)空板8元，(H87)成品板39元。尺寸:93×170,美莫托罗拉SD51低内阻20A金封整流二极管4只，美国军用 DALE 0.1欧2W阻尼电阻2只，进口保险丝连座2只，瑞典RIFA 2200U40V长寿命电解10只。美莫托罗拉SD51低内阻20A金封整流二极管内阻极小,比常见锗管管压降还小，用于音响功放整流电路使用,能明显改善电源品质,减小电源内阻，耐压50-60V。本线路板的最高交流安全工作电压：单30V或双15V电压。 单购：整流二极管4元/只，美国军用 DALE 0.1欧5W线绕阻尼电阻0.5元/只，瑞典RIFA 2200U40V长寿命电解2元/只，进口保险管连座0.5元/只。
●音响用20A整流滤波环氧板(W33A)空板13元，(W33)成品板59元。尺寸:93×273。 本线路板的最高交流安全工作电压：单30V或双15V电压。 单购：20A整流二极管4元/只，美国军用 DALE 0.1欧5W线绕阻尼电阻0.5元/只，瑞典RIFA 2200U40V长寿命电解2元/只，进口保险管连座0.5元/只。

22.●(W31 W31A)音响用双桥整流滤波环氧板(70×165) 成品板36元，(W31A)空板7元。 日产ELNA 2700U35V LongLife银字长寿命电解24只，总容量64800U。美国军用 DALE 0.1欧5W阻尼电阻2只，10A铝全桥2只，进口保险丝连座2只。

23.●(W58)超级并联型甲类可调稳压电源板（195×98）±12V～±24V可调输出。(JCDQ-97) 配原理图， (W58)成品板95元（已售完），(W58A)空板15元。

24.●(W74)胆机用金封LM338K 双路电源稳压灯丝用软启动线路，（W74A)空板8元。●(W74)胆机用金封LM338K 双路电源稳压灯丝用软启动线路，（W74A)空板8元(已售完)。尺寸：129×96，进口元件环氧板装配。刚开机通电时，电压从0V缓慢压至6.3V或12.6V，使用时电子管灯丝从冷态低阻缓慢升高，避免电压突变冲击灯丝，保护延长电子管使用寿命。用于音响前极、光驱电源、电子实践等效果理想，纹波系数极小，有过流短路保护，比塑封三端稳压电流大,控制精度高。金封LM338K 1.2V～27V 5A 电压可调

25.●(W69、W69A、W63、W64)简洁优秀的场效应对管前级放大电路，超级并联型甲类可调稳压电源供电。尺寸：208×101，该前级放大电路是日本音响专家木冢茂先生提出的一款简洁优秀的放大器，详见《高保真音响设计制作》文章介绍。电源采用超级并联型甲类可调稳压电源供电，双单声道设计，全分立元件，精选进口发烧元件，差分管、推动管、输出管配对误差小于5％，图示仪配对，精心设计PCB走线，一点接地，电路非常安静，(W69)成品板120元，(W69A)空板26元。配套: 1.●(W63)四川崇州恒达电子厂订做的35W优质环型电源变压器69元/只。自带固定架，重0.87kg，直径85mm高35mm，输入220V，输出：0-28V 500mA、0-28V 500mA、0V-7.5V 1000mA，三个独立绕组。 2.●(W64)四川崇州恒达电子厂订做的27W优质环型电源变压器59元/只。自带固定架，重0.765kg，直径85mm高33mm，输入220V，输出：0-18V 500mA、0-18V 500mA、0V-9V 1000mA，三个独立绕组。

26. ●(D34)音色效果独特的的LM317电源、6H2电子管校音双路稳压电源板(JCDQ-176)：精美双面玻纤板（83×106）。进口LM317可调稳压电路，具有过压过流保护,控制精度高，精密多圈电位器调节，双路输出电压精度可控制在0.1V，纹波系数极小。由于采用二只相同型号稳压块,其正负电源各项指标对称且相同,比采用正负稳压块效果更好,本电路输出电压1.2V～25V 可调，电流30mA。LM7806三端6V稳压输出供2只6H2电子管灯丝整流。6H2在本电路中起二次整流和缓冲，放大电路的必经通道，美EC小体积薄膜电容未级滤波和退耦。 6H2整流电子管属于真空空间电荷运动方式，相对于半导体电流在晶体粒中运动，对音频信号波形的前沿和后跌具有一种时滞作用，并且胆管在真空情况下，电荷很少与杂质微粒碰撞，因此配套放大器的声音比用固体晶体管构成通道的放大器音色不同，音质要好听的多。本线路是专为音响前级运放集成块供电设计，效果独特,和发烧运放配套使用音色颇具胆味，音色有别于一般的晶体管集成块稳压电源。 成品板30元，空板10元，用进口电子管装配36元/块。配套20W电源变压器：初级220V，次级0～20V 250mA、0～20V 250mA、0～9V 1000mA三个独立绕组。(D34B)R型变压器68元/只。 国产6H2为旁热式极阴双二极管，用于检波及小功率整流。参数：灯丝电压6.3V、 灯丝电流0.3A、平均整流电流≥34mA（双二极管）。进口升级代换管是：美产5726、日产6AL5等， 均3元/只。

27.●（X63）胆机用可调稳压电源板成品板(78×103) 43元，(X63A)空板5元。成品板不配电子管减15元。(X63A)空板5元(JCDQ-48)。 100多伏至200多伏可调，精选进口发烧元件装配，电源由6Z4电子管整流，三只菲利薄47U385V蓝六角电解滤波，6P1功率管调整稳压，6J1取样放大。220K可调电位器调压，改变板上取样晶体稳压二极管稳压值(62V1W)，可调整改变输出电压范围。 配套50W电源E牛一只95元，曙光SG电子管扩大器变压器设计者易尚觉先生绕制50W 电源E牛，铁芯24×45，输出260V－0V－260V 60mA 、3.15V-0V-3.15V 1A、6.3V 0.6A 。 电子管收音机拆出电源变压器可用。

28.●(X44B)LM317精密可调双路稳压电源，配套变压器：成品板22元,(X44A)空板5元。双面铜箔板，尺寸：63×48 。精选进口元件装配,具有过压过流保护,控制精度高（多圈电位器调节，控制精度可达0.1V）,纹波系数极小。由于采用二只相同型号塑封LM317（1.2V～31V 1.5A）稳压块,其正负电源各项指标对称且相同,比采用正负LM317、LM337稳压块效果更好。 配套变压器●（U93B）40W电源变压器，型号：SHDX66-339， 初级220V，次级：18V～0～18V 0.55A、18V～0～18V 0.55A，2个独立绕组。左右铁屏蔽外壳。尺寸：长67高58厚48，重1.3Kg/只，78元/只。

29.●(W55)超级并联型甲类可调稳压电源板±5V～±58V 可调输出。(W55)成品板（100×200）(暂售完)98元，(W55A)空板18元。特点：调整管与负载并联，输出电流恒定不变，当负载电流发生变化时，电路将自动调节调整管的电流，使输出电流维持不变，从而稳定输出电压。因此并联型甲类可调稳压电源的动态内基本不变，其交流内阻、波纹系数、瞬态特性等技术指标较一般的串联型稳定电源优越，很适合用于高保真音响放大器。但这种电路功耗较大。本部制做的这款电源采用双单声道设计，正负电源由二路完全相同的电路组成，与一般文章所采用的NPN PNP对管做调整管稳压管不同，因此正负电源各性能和指标相同。6A扁桥整流，4个英国“BHC”金字3300U/63V电解前后滤波，电路由富士通或美产金封管、2SK246组成恒流源,由TL431做为基准精密稳压源控制。差分管、取样管、复合管均为日立2SD667 2SB647 宽频带低噪声对管。选用日本富士通或美国金封管调整稳压输出，因此,这款电源可输出足够大的电流，二路正负电源用管均严格配对，以制做功放的要求制做的。配原理图发烧友用于光驱或刻录机使用效果非常好，但应减小此电源板上标注“*10殴3W”限流电阻阻值，以改变恒流源输出电流，适应光驱或刻录机大电流使用。另外还应注意输入直流电压的高低，输入和输出电压差可在3～5V左右较为合埋，电压差过大调整管损耗功率也大，散热器过热白白损耗功率。

30.●(R26、R26A) LM317精密可调双路稳压、并联甲类调整输出电源，配套变压器：成品板32元。双单声道设计，采用二级稳压工作方式，LM317串联稳压后采用并联甲类调整稳压电路，正负电源由二路完全相同的电路组成，与一般所采用的LM317、LM337、NPN、PNP对管做调整管线路不同，因此正负电源各性能和指标相同。 配套变压器：，●（U93B）40W电源变压器，型号：SHDX66-339， 初级220V，次级：18V～0～18V 0.55A、18V～0～18V 0.55A，2个独立绕组。左右铁屏蔽外壳。尺寸：长67高58厚48，重1.3Kg/只，78元/只。 双面铜箔板（100×48），精选进口元件装配,二路正负电源用管配对，(R26) 成品板32元，(R26A)空板7元。 LM317具有过压过流保护,控制精度高（多圈电位器调节，控制精度可达0.1V）,纹波系数极小。LM317串联稳压后，采用并联甲类电源作二次稳压，并联甲类电源调整管与负载并联，输出电流恒定不变，当负载电流发生变化时，电路将自动调节调整管的电流，使输出电流维持不变，从而稳定输出电压。因此并联型甲类可调稳压电源的动态内基本不变，其交流内阻、波纹系数、瞬态特性等技术指标较一般的串联型稳定电源优越，很适合用于高保真音响前级线路供电。 独立双绕组18V～20V交流电压输入，输出±14V直流电压。

31.●(V106)金封LM338K大电流精密可调双路稳压电源：成品板108元,(V106K)空板15元；(V106A)单路输出 54元/块,（V106AK）单路空板7.5元/块商品简介： 金封LM338K（±1.2V～±27V 5A 具有过压过流保护,控制精度高达0.1V ,纹波系数极小）大电流高精密可调双路稳压电源板适合音响功放板使用。精选进口元件装配,采用二只相同型号稳压块,其正负电源各项指标对称且相同,比采用正负稳压块效果更好。本线路板用料：进口金封20A低内阻整流管8只，英国金字“BHC” 3300U/63V二只，美产化工3300U35V 125度电解6只，美LM338K二只，铝合金散热器二块，板尺寸：215×125。重0.895Kg ，空板15元。

32.●（S15、S15A、S16、S16A、S17、S17A）串联型稳压±14.5V低纹波输出：●（S15、S15A）双桥整流无反馈二级串联型稳压±14.5V低纹波输出电源：（S15）成品板（LG-9）34元/块，（S15A）空板7元/块。 ●（S16、S16A）单桥整流、无反馈二级串联型稳压、±14.5V低纹波输出电源：（S16）成品板（LG-8）33元/块，（S16A）空板7元/块。 ●（S17、S17A）单12V交流倍压整流、无反馈二级串联型稳压、±14.5V低纹波输出电源：（S17）成品板（LG-7）22元/块，（S17A）空板7元/块。

33.●(S24)LM317、LM337精密可调双路稳压电源板，配套变压器：专为前级、发烧运放提供优质配套电源。18V～0～18V交流供电。双面铜箔板（62×48），喷锡工艺，圆弧走线。精选进口元件装配,采用LM317、LM337（1.2V～31V 1.5A 具有过压过流保护,控制精度高，控制精度可达0.1V,纹波系数极小）稳压块,其正负电源各项指标对称，波纹系数特小，瞬态特性也好。适合高保真音响前级、发烧运放等几十至几百毫安线路供电。 配套变压器：●（U93B）40W电源变压器，型号：SHDX66-339， 初级220V，次级：18V～0～18V 0.55A、18V～0～18V 0.55A，2个独立绕组。左右铁屏蔽外壳。尺寸：长67高58厚48，重1.3Kg/只，78元/只。

34.●(S23)LM317精密可调双路稳压电源成品板，配套变压器：成品板24元,(S23A)空板5元。专为前级、发烧运放提供优质配套电源。0～18V、0～18V双组交流供电。双面铜箔板（62×48），喷锡工艺，圆弧走线。精选进口元件装配,由于采用二只相同型号LM317（1.2V～31V 1.5A 具有过压过流保护,控制精度高，控制精度可达0.1V,纹波系数极小）稳压块,其正负电源各项指标对称且相同，波纹系数特小，瞬态特性也好。适合高保真音响前级、发烧运放等几十至几百毫安线路供电。 配套变压器：●（U93B）40W电源变压器，型号：SHDX66-339， 初级220V，次级：18V～0～18V 0.55A、18V～0～18V 0.55A，2个独立绕组。左右铁屏蔽外壳。尺寸：长67高58厚48，重1.3Kg/只，78元/只。

35.●(S27)三端稳压NE5532有源伺服电源板成品板，配套变压器成品板28元，（S27A）(LG-5)空板6元。专为前级、发烧运放提供优质配套电源。该电路是日本松下公司推出的稳压伺服电路，纹系数很小，椐称其速率、内阻以及稳定性可凌驾于蓄电池之上。经典线路，正负三端稳压与美NE5532组成有源伺服，18V～0～18V双组交流供电，±15V输出。双面铜箔板（72×48），喷锡工艺，圆弧走线。精选进口元件装配,波纹系数特小，瞬态特性也好。适合高保真音响前级、发烧运放等几十至几百毫安线路供电。 配套变压器：●（U93B）40W电源变压器，型号：SHDX66-339， 初级220V，次级：18V～0～18V 0.55A、18V～0～18V 0.55A，2个独立绕组。左右铁屏蔽外壳。尺寸：长67高58厚48，重1.3Kg/只，78元/只。

36.●(S26)三端稳压NE5532有源伺服电源板成品板，配套变压器成品板29元，（S26A）空板6元。专为前级、发烧运放提供优质配套电源。该电路是日本松下公司推出的稳压伺服电路，纹系数很小，椐称其速率、内阻以及稳定性可凌驾于蓄电池之上。经典线路，正负三端稳压与美NE5532组成有源伺服，0～18V、0～18V双组交流供电，±15V输出。双面铜箔板（72×48），喷锡工艺，圆弧走线。精选进口元件装配,波纹系数特小，瞬态特性也好。适合高保真音响前级、发烧运放等几十至几百毫安线路供电。 配套变压器： ●（U93B）40W电源变压器，型号：SHDX66-339， 初级220V，次级：18V～0～18V 0.55A、18V～0～18V 0.55A，2个独立绕组。左右铁屏蔽外壳。尺寸：长67高58厚48，重1.3Kg/只，78元/只。

37.●(S45)LM317、LM337精密可调双路稳压、并联甲类调整输出电源成品板，配套变压器：电源成品板31元。采用二级稳压工作方式，LM317 LM337串联稳压后采用并联甲类调整稳压电路同。 双面铜箔板（100×48），精选进口元件装配,二路正负电源用管配对，(S45) 成品板31元，(S45A)空板7元。 LM317、LM337具有过压过流保护,控制精度高（多圈电位器调节，控制精度可达0.1V）,纹波系数极小。LM317、LM337串联稳压后，采用并联甲类电源作二次稳压，并联甲类电源调整管与负载并联，输出电流恒定不变，当负载电流发生变化时，电路将自动调节调整管的电流，使输出电流维持不变，从而稳定输出电压。因此并联型甲类可调稳压电源的动态内基本不变，其交流内阻、波纹系数、瞬态特性等技术指标较一般的串联型稳定电源优越，很适合用于高保真音响前级线路供电。 双绕组18V～20V交流电压输入，输出±14V直流电压。 配套变压器：●（U93B）40W电源变压器，型号：SHDX66-339， 初级220V，次级：18V～0～18V 0.55A、18V～0～18V 0.55A，2个独立绕组。左右铁屏蔽外壳。尺寸：长67高58厚48，重1.3Kg/只，78元/只。

38.●(X9)胆机用多级滤波稳压电源板,灯丝交流供电 98元。 6Z4、6P1胆整流胆稳压，精选进口优质补品元件环氧板装配，双单声道左右对称设计4级滤波,纹波糸数级小有：灯丝交流供电（ 120×136 34只元件）108 元,散件98元,空板6元. 另供散件可单独购买，飞利蒲33u450V 2元、飞利蒲蓝六角47u385V 4元、德国金壳ROE100u385V 6元、曙光6Z4 4元、上海6P1 5元、稀有德国威马25u160V MKS大容量小体积高压聚苯乙稀补品电容 25元、日产100u160V电容1元、尖脚镀银七脚 1.8元 九脚2元.

39.●(X66)胆机用高压软启动稳压电源成品板98元,(X66A)空板8元,详见2000年第11期《无线电与电视》介绍，增加了6Z4胆缓冲。精选进口发烧补品元件环氧板装配，高压供电采用晶体管整流，由6Z4电子管二次整流缓慢升压，经场效应管稳压调整，灯丝三端稳压直流供电。双单声道左右对称设计，成品板（120×168 52只元件）98元,空板8元。 详见线路图
最后编辑绝对发烧友 最后编辑于 2009-07-02 13:44:20
TOP
上一主题| 下一主题
返回列表 123456
发新话题 回复该主题
高级编辑器高级编辑器
