下面看看ASR一款合并功放的理念,这几乎就是摸机\DIY爱好者的最高极限,也只不过十来万的概念,想想那些更猛的机器.真的打击士气.

载的资料:

ASR的Emitter系列放大器与其他品牌的普通放大器相比，具有许多设计特点：

    (1)高品质、大功率的变压器安装在分开的电源部分机箱里，这种分体式设计能消除电磁干扰及来自放大器的振动，是Emitter能产生平静而舒适的音乐的一个基本条件。

    (2)电源电路的缓冲器使用了容量超过50万“F及速度极快的整流器，是电源在任何非正常情况下都能保持平稳的一个必需条件。

    (3)主机(即放大器部分)的机箱外壳都由丙烯酸(．AcIYl，俗称亚克力有机玻璃)材料制造，与一般的金属外壳相比更能带来温暖流畅的音乐。

    (4)具有能量储存电路，即使在很小的信号输入下也能保持充沛的能量，更能在大信号输入下以足够的功率去驱动任何扬声器。

    (5)所有功能都能手动或通过红外线遥控操作。

    (6)只使用一块品质非常高的线路板，线路板电路全部由纯金制作，具有最短的信号路径。



二．原理简介

  ASR的Emitter I是Emit—ter合并式放大器系列中的入门级产品，它拥有140W×2(8Ω)的输出功率。虽然是合并式的设计，但电源供应部分却是独立供给的分体设计，这样可大大减少磁场及大电流产生的干扰。

    Emitter’I是典型的双单声道结构，其上级机种是Emitter II．它的模拟放大电路部分和整机结构与Emitter I基本相同，仅功率不同而已。Emitter I的输出级使用3对MOS—FET，其标准版的输出功率为140W×2(8 Q)，而电源强化的高级版的功率为160/？(8 Ω)。与之电路结构相同的Emitter。II型的输出级使用5对MOS—FE"r，其标准版的输出功率为250W×2(8 Q)，高级版的功率为280W×2(8 Ω)。EmitterI的电源部分机箱只有一个。内置左右声道独立的电源回路。而EmitterII的电源部分机箱有两个，左右声道的电源回路分别安装在不同的独立机箱内，是非常考究的设计．

    这里介绍的Emitter’I是标准版的合并式放大器，其音频放大部分的基本回路如图l所示。输入靖子有唱机(Phono)、录音(1Fape)，CD、收音机(Tuner)、DAT、视频(Video)共6组信号源系统，选择和磁带监听(Tape Monitor)的开关使用继电器进行切换，而直通(I)irect)输入的信号可以不经选择开关直接送到音量控制用的电阻衰减器。另外还有一组录音输出端子，供输入选择的切换信号输出使用，它也可以作为整机的线路输出使用。

    音量控制使用电阻衰减以及对放大器的增益进行选择，也是使用继电器进行切换。音量控制的电阻衰减器有12个，增益选择器有4个。音量还是使用旋钮进行操作，但采用微处理器对衰减器和增益的组合进行控制及切换，其步长为ldB，共有75级可变调节。


  附带的红外线遥控器除了常用的控制功能外，还可以对左右声道的平衡进行调整。但有一点要注意的是，其线路输入阻抗为音量衰减器的阻抗，实际最低可能会接近5k Ω，这对许多较差的信号源来说影响很大，笔者认为这是ASR设计的不合理之处。

  本机的一个特点是电压放大器部分使用了高品质的高速运放，这在现代版的欧美放大器中应用比较广泛。

    唱机均衡放大器是M C和MM兼用的，在印板上使用双列直插式(I)IP)开关对输入阻抗进行选择以及对增益进行切换。该唱机均衡放大器的第一级唱头放大器 (主要是将MC信号放大到MM信号的电平)使用了晶体管输入的低噪声运放AD797，第二级的均衡放大器(主要是对MM信号进行均衡)是FET输入的高速运放AD843。这两片运放都是美国模拟器件(Analog Device)公司制造的。


    A13797是低噪声、低失真的晶体管输入宽带运放，20kHz时的总谐波失真为一120dB，增益带宽为ll OMHz，全功率带宽为8MHz，280kHzN‘全功率带宽输出达20Vp—p，速率为20V／u s，最大输出电流达50mA，工作电压范围宽达±5～±15V。其主要应用在专业音频前置放大器、声纳图像系统、频谱分析仪、Hi—End电压放大器、DAC缓冲器等场合。A【)797最出色的特点是声音亮丽，丰满有层次，低音好。

    A D 8 4 3的增益带宽为34MHz，全功率带宽为3．9MHz，最大输出电流达50mA，速率高达250V／μ s。其开机稳定时间极短，仅需135nsl即可，对整机的冲击相对较小，广泛应用在高速取样保持放大器、高速有源滤波器、高速积分器和高频信号放大器中。AD843就像AD运放的王者，听上去多了一分霸气，少了一点AD797清亮的甜味。

    功率放大器部分是上下对称的推挽式电路结构。其电压放大器使用AD843高速运放，后面是MOS—FET的栅极接地放大回路，以及源极接地的反相放大器。输出级是3对AB类工作的MOS—FET作并联放大的源极跟随器。

    AD843的输出信号送到QI和Q2栅极接地的正相放大器，后面的源极接地型互补推挽放大电路是反相放大器，再后面是源极跟随器的输出级，也是正相放大器．输出信号与A13843的输出(图l中的A点)相位相反。因此，负反馈回路的构成是将反馈信号送入AD843的“+”输入端子，而输入信号倒过来直接送至“一”输入端子，这样才能保证整机的信号极性正确。

    为了对付输出中点的直流(DC)漂移，负反馈回路中还加入了使用TI公司的FET输入运放TL072的DC伺服回路，以确保整机的输出没有直流电压。其隔断频率约为0．007Hz。


    输出级使用了最大规格为150W／12A的3对MOS—FET，是东芝公司的2SKl530和2SJ201，它们共同组成AB类工作的完全互补推挽源极跟随器，所以整机的最大输出功率是能够得到保证的。而前面的栅极接地放大器和源接地反相放大器也流有很大的静态电流，所以使用了最大规格为30W／0．5A的MOS—FET，型号为日立公司的2SK216和2SJ79。

    Emitter I的保护回路非常充实，具有过热检测、输入放大器的过载检测、输出的直流偏压检测、负载阻抗检测回路，通过输出的保护继电器进行动作保护的控制。开机时继电器在静音期间，保护电路开始检测负载阻抗。当负载阻抗在6 Ω以上时前面板上的LED显示绿色，3 Q附近时显示黄色，1．5Ω以下时红色LED点亮，此时保护回路也随之动作，输出保护继电器就一直保持在静音状态而不连接负载

    输出级使用的电源是左右声道独立的两个500VA变压器，而电压放大器部分和控制回路则左右声道共用一个50VA变压器。图l中Bl、B2和：B3各电源的输入端都采用左右声道分开的连接线，合计有8路系统的电源供给，都有各自独立的整流滤波平滑回路。电源机箱与主机(放大器部分)机箱之间通过30脚的大型连接器连接，连线使用很粗的30芯双重屏蔽电缆。考虑到音质，在主机部分内部还并联了许多大容量的电解电容和薄膜电容，以使信号电流与电源之间能够形成最近的回路，不会影响到整机的音质，这也是非常发烧的手法。


三．工艺结构

●  Emitter I主机部分的前后面板、顶板、底板采用很厚的传统ASR茶色亚克力材料制造，能够清楚地看见其内部的印板、连线和安装的元器件等。再配上黑色散热片及金色旋钮加金字的组合，增添不少时代感。亚克力的面板后面是许多指示LED，将室内的灯光关闭时，迷人的LED灯煞是好看。当然，千万不要以为这些LED只是起装饰作用的，它们可是ASR功放的信号检测回路系统，灯号反映了Emit—ter一1的操作状态或操作正常与否(能够显示整机的过载保护、短路、超高温度、过高电压保护等)。

  打开上盖后，其内部结构一览无余，如图2所示。元器件的安装非常整齐，左右声道的排列是镜像对称的设计。左右大型的散热器与本机的功率放大器部分连成一体，由于没有变压器的干扰．因此印板的排版好看多了。其印板是双面走向的大型印板，是典型的母板式结构的功放，上面使用了许多集成电路运放。中央配置了音量控制用的继电器和电阻_

    从图3中可以清楚地见到装在散热片上的MOS—FET的阵容，共计使用了3对2SKl530/2SJ201。另外两对2sK216／2SJ79驱动管和温度检测晶体管也一并安装在散热器上，以取得最佳热耦合效果。



将Emitter I主机下面的底板打开，可以清楚地看到主机放大器部分的内部结构，如图4所示。印板上共有16个Chemicon的电解电容(原来的美国SpraguE被日本Nippon Chemi—con收购现在的公司名称注册为uniUNITEDChemi—Con，简称UCC。日本则称Chemicon，但笔者认为该电容只要仍在美国制造，电解电容的外皮还是印有“Made in USA。”样，其商标更改与制造品质应无关联)，每个电解电容旁还并联了两个容量不等的薄膜电容，以提高性能。从图4还能够看到后面板的端子排列，共有6组RCA输入端子和平衡端子，包括唱机端子和经输入选择后录音信号的输出端子，以及直通输入端子。扬声器输出端子使用德国wBT制造的大型端子，中央部分是各电源连接用的传输电缆，直接与外置电源相连。因此，整机的选材非常道地，做工十分精良，其主机在没有变压器的情况下仍有17kg重。  另外，Emitter I还有两级输人电平增益可供调校，以方便匹配不同的器材。当然，方便操作的遥控器也是必可少的，如图5所示，其使用杜邦公司的特殊材料制作，感觉非常厚重。Emitter I的电源部分采用外置式结构，前面板的材料也使用亚克力材料，当内部有各种工作状态的LED显示，方便用户确认其状态，如图6所示。它与主机的相连是使用30芯的电缆进行连接以提供能源，其专用的30脚端子安装在电源机箱的背面，如图7所示。该外置电源部分重达28kg，主要由两个巨大的EI型铁心电源变压器、一个控制变压器、1 0个大型Chemicon电解电容、若干继电器和LED组成，如图8所示。


四．技术指标

    ASR的主要技术指标如下：

    (1)额定连续平均输出功率 (20Hz～20kt{z)：140W×2(8Ω)、250W×2(4Ω)、450W×2(2Ω)

    (2)总谐波失真：O．01％

    (3)信噪比：88dB

    (4)阻尼系数：600

    (5)外形尺寸：W420mmHl 80mm×D420mm(主机)、W440mm×H150ram x D330mm(电源)

    (6)整机质量：17kg(主机)、28kg(电源)

五．听音评价

ASR的这台Emitter I型功放使用了FET输入的运放，末级的电流放大器件也采用了FET。整机的声音充分展现出FET的魅力——音色艳丽丰润。由于该机的面板使用了亚克力材料，因此其屏蔽效果不是很好，容易受到周围家用电器的电磁辐射干扰而产生噪声，这一点在试听摆放时必须注意。如果安放妥当，实际聆听时的信噪比和透明度就不会受到影响。

另外，本机的电源是外置式的，而且放大器部分是双单声道的对称设计，因此左右声道的分离度非常优异，音像定位十分鲜明，音场空间的再现极其优秀。声乐的音色没有一丝阴影，精妙细腻。合唱曲的高频部分平衡自然、和谐清丽。而笔者感触最深的是其对交响乐的刻画和描写，高音纤细清澈，中音静谧明快，低音厚实有力，毫无掩饰地展现出德国精密机器对音乐的诠释和理解。

该机在大音量时所具有的量感也非常充沛、汹涌不绝，包括瞬态响应的控制力也在其掌控之中。对于低频来说，它在重放绝大部分的cD时没有什么问题，但在播放某些特定的以低频试音为主的唱片时略显不足，可能采用电源部分强化的高级版Emitter I功放会有所改善。

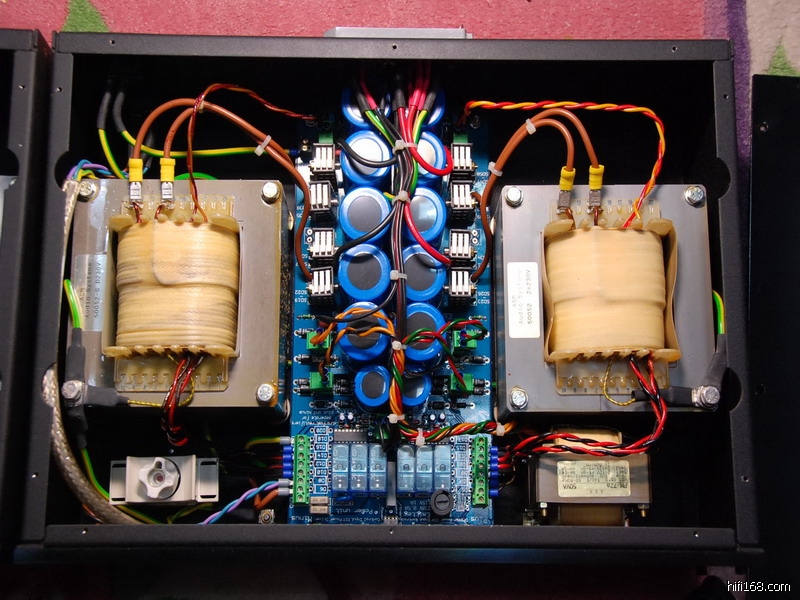

我帮楼上上张ASR电源图片！
