NEW CITATION 12 MOSFET后级（单声道）
298元


全新NEW CITATION 12 MOSFET后级用料上突飞猛进，不仅使用NICHICON MUSE音响级电容担任滤波、回授等任务，核心元件采用精密配对的IR原厂IRFP240（0.01V的超高标准配对），这绝对是过去DIY玩家难以想象的境界！




这样豪奢的用料，第一流的音质表现，但由于设计上高度整合，装机却十分简易。

NEW CITATION 12 MOSFET后级是以名厂HARMAN-KARDON CITATION 12为蓝本，并参照NELSON PASS （THRESHOLD、PASS等Hi-End厂总裁）的修改意见进行规划，是一款架构精简、性能优异的功率MOSFET 输出后级，搭配T270变压器时，输出功率在75W以上。




本机规划时，考虑到读者装机的难度，已经将双桥式整流、MUSE滤波电容完整的安排于PCB上，甚至连调整偏流所需的限流电阻，都已经包含在内，因此非常适合初次尝试纯晶体后级的网友装机，用最低廉的价格享受到经典设计的乐趣！




NEW CITATION 12 MOSFET后级在用料上，采NICHICON MUSE 音响级滤波电容并联，获得最清澈的音质外，并搭配RIFA PHE450 0.1uF/400V担任旁路电容。MOSFET为精密配对IRFP240，并与散热片进行巧妙的整合，无论是调整、安装都相当便利。

6C45SE单端管机/单声道（A方案）
210元
注：本方案不包含T30变压器与E10输出变压器。
DZ 6C45SE单端管机是一款可以灵活运用的套件，同一片PCB，不仅可以搭配输出变压器作为精致的1W微功率输出管机，直接驱动中高效率喇叭，也可以透过电容交连的方式成为超高素质的真空管前级，随心所欲的让SOVTEK 6C45Π-E尽情发挥！
DZ精心规划的6C45SE单端管机套件拥有几项特色：
1.6C45SE单端管机套件可以做为前级或后级使用，完全无须更动套件设计。资深玩家甚至可以利用本套件驱动300B或2A3、45等著名功率三极管。
2.每声道采用一只SOVTEK 6C45Π-E军规管，屏极电阻超低，与价格高昂的WE437几为同等单三极管，原运用于前苏联米格战机，音质更颇获管迷好评。

3.采用架构简洁的单管放大设计，彻底遵循SIMPLE IS THE BEST的音响法则，可搭配DZ颇获好评的E10单端变压器，输出功率1W，搭配中高效率喇叭时，可提供最丰富的音乐性与信息量。
4.本机内建「整流滤波」电路，因此接上T30变压器即可直接使用，高完成度的规划。
5.6C45SE单端真空管后级套件一律采用RIFA PEH536系列高压滤波电容（330uF/350V），堪称国内创举，提供第一流零件素质的管机套件。

6.担任前级使用时，随机提供高质量的RIFA PHE450系列交连电容（1uF/400V），兼具音质与可靠性。

6C45SE单端管机虽然使用极为优异的主被动组件，但拜DZ大量采购备料之赐，价格却非常低廉，每声道售价210元，唯SOVTEK 6C45Π-E属俄罗斯近期释出之NOS管，数量有限，售完为止。

6C45SE单端管机/单声道（B方案）
238元
备注：本方案包含T30变压器。
DZ 6C45SE单端管机是一款可以灵活运用的套件，同一片PCB，不仅可以搭配输出变压器作为精致的1W微功率输出管机，直接驱动中高效率喇叭，也可以透过电容交连的方式成为超高素质的真空管前级，随心所欲的让SOVTEK 6C45Π-E尽情发挥！
DZ精心规划的6C45SE单端管机套件拥有几项特色：
1.6C45SE单端管机套件可以做为前级或后级使用，完全无须更动套件设计。资深玩家甚至可以利用本套件驱动300B或2A3、45等著名功率三极管。
2.每声道采用一只SOVTEK 6C45Π-E军规管，屏极电阻超低，与价格高昂的WE437几为同等单三极管，原运用于前苏联米格战机，音质更颇获管迷好评。

3.采用架构简洁的单管放大设计，彻底遵循SIMPLE IS THE BEST的音响法则，可搭配DZ颇获好评的E10单端输出变压器，输出功率1W，搭配中高效率喇叭时，可提供最丰富的音乐性与信息量。
4.本机内建「整流滤波」电路，因此接上T30变压器即可直接使用，高完成度的规划。
5.6C45SE单端真空管后级套件一律采用RIFA PEH536系列高压滤波电容（330uF/350V），堪称国内创举，提供第一流零件素质的管机套件。

6.担任前级使用时，随机提供高质量的RIFA PHE450系列交连电容（1uF/400V），兼具音质与可靠性。

6C45SE单端管机虽然使用极为优异的主被动组件，但拜DZ大量采购备料之赐，价格却非常低廉，每声道售价238元，唯SOVTEK 6C45Π-E属俄罗斯近期释出之NOS管，数量有限，售完为止。

6C45SE单端管机/单声道（C方案）
328元
备注：本方案包含T30变压器与E10输出变压器。
DZ 6C45SE单端管机是一款可以灵活运用的套件，同一片PCB，不仅可以搭配输出变压器作为精致的1W微功率输出管机，直接驱动中高效率喇叭，也可以透过电容交连的方式成为超高素质的真空管前级，随心所欲的让SOVTEK 6C45Π-E尽情发挥！
DZ精心规划的6C45SE单端管机套件拥有几项特色：
1.6C45SE单端管机套件可以做为前级或后级使用，完全无须更动套件设计。资深玩家甚至可以利用本套件驱动300B或2A3、45等著名功率三极管。
2.每声道采用一只SOVTEK 6C45Π-E军规管，屏极电阻超低，与价格高昂的WE437几为同等单三极管，原运用于前苏联米格战机，音质更颇获管迷好评。

3.采用架构简洁的单管放大设计，彻底遵循SIMPLE IS THE BEST的音响法则，可搭配DZ颇获好评的E10单端输出变压器，输出功率1W，搭配中高效率喇叭时，可提供最丰富的音乐性与信息量。
4.本机内建「整流滤波」电路，因此接上T30变压器即可直接使用，高完成度的规划。
5.6C45SE单端真空管后级套件一律采用RIFA PEH536系列高压滤波电容（330uF/350V），堪称国内创举，提供第一流零件素质的管机套件。
6.担任前级使用时，随机提供高质量的RIFA PHE450系列交连电容（1uF/400V），兼具音质与可靠性。
6C45SE单端管机虽然使用极为优异的主被动组件，但拜DZ大量采购备料之赐，价格却非常低廉，每声道售价328元，唯SOVTEK 6C45Π-E属俄罗斯近期释出之NOS管，数量有限，售完为止。

仿Conrad-Johnson PV3管前级（双声道）
208元
又来一个来自美观Hi-End品牌的精彩作品：仿Conrad-Johnson PV3真空管前级！
本套件遵循Conrad-Johnson原始设计，采用高质electro-harmonix 12AX7与12AT7为主动元件，电路精致简洁，装机简易，更重要的是，每片PCB包含双声道，售价仅208元，堪称是初学者最佳的管前级入门机种。

DZ在零件的选择上，远远超越原厂机的标准，全数采用DALE RN60D军规电阻，甚至位于高压屏极上的2W电阻，也引进索价不菲的DALE CPF-2系列金属皮膜功率电阻，确保电路工作稳定可靠与优异绝美的音质。当然，所有旁路电容与输出交连电容，一概采用评价极高的RIFA PHE450系列，这些Hi-End厂机才能见到的用料水准，如今已是DZ套件的标准配备。

本套件不含电源稳压，建议搭配DZ『TUBE管机专用稳压套件』使用，相得益彰！

ORION真空管前级（单声道）
308元
ORION前级为Sirius所规划的真空管前级，延续设计对于VIRGO纯晶体FET耳机放大器的设计理念，ORION在电源供应能力上投注大量的心力，突破传统管前级在电源稳压能力上的局限，将两声道的PCB完全独立，并于每声道植入专属的低阻抗晶体稳压，不仅彻底的缩短稳压电源到真空管放大器单元之间的路径，彻底独立的稳压规划，也让两声道0拥有最高的声道分离度，对于音场的细腻描绘有明显助益。
ORION真空管前级套件采用Sovtek 6H30真空管，此管曾用于俄罗斯苏恺战机，高线性与高稳定性不在话下，即便是身价余万美金的Audio Research REF2 MK2也以Sovtek 6H30为标准配置，身为DIY玩家的您，怎能放过？

在相同的电路架构下，ORION除了可以搭配6H30真空管，也能针对工作点设定稍做修改，改用6922/6DJ8或12AU7等知名常见的小讯号管，使用弹性佳，让读者在单一的真空管前级中就能享有多样化风貌的音色描绘，是ORION设计的初衷。

值得一提的是，ORION真空管前级还提供了专属的CAD辅助设计软体系统，只要读者选定真空管形式与工作电压、电流，就能利用图形介面程式自动计算出所需的建议电阻数值，真正结合了电脑辅助软体技术与真空管机DIY的乐趣，为华人音乐DIY领域的一大创举！
备注：ORION套件不含变压器，每一声道的ORION管前级套件，需搭配一只T30变压器。如果您使用T265变压器，则仅需一只T265变压器就能供应两声道ORION前级所需。

ORION管前级单声道PCB尺寸为185MM*110MM

我在家电那边发帖问货，咋两天都没有回音呢？

原帖由 壮家汉 于 2007-12-2 22:47:00 发表 我在家电那边发帖问货，咋两天都没有回音呢？

您好，这两天没在线，已经回复了，请您核实下，谢谢

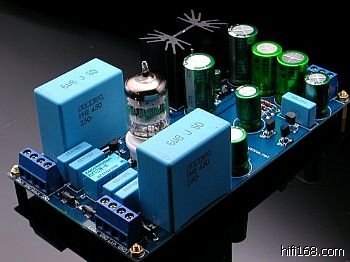

5670真空管缓冲前级套件
308元
真空管缓冲前级？我想许多网友会好奇，这究竟是不是真空管前级？
对，其实这就是一部前级（内建稳压，只要搭配T20变压器就可以动作），但比较特殊的是，这部前级增益0dB，换言之，它的放大率为一倍，输入多少讯号电压，输出就多少讯号电压，但透过5670真空管缓冲前级，却可以有效的降低输出阻抗，达到阻抗匹配的目的；也能够提高输出电流，更轻易的驱动后级。
从另一个角度来看，这就是一个『管味添加器』。我们可以在CD-PRO2类比输出端或DAC输出端加上这个5670真空管缓冲前级，使得音色更具真空管的柔美醇厚，甚至，也可以直接在晶体前级的输出端再串上这个真空管缓冲前级，修饰某些半导体机种较为突出的细节。
这款5670真空管缓冲前级套件的设计目的是相当明确的，具有多项特色：
◇两声道规划于一片PCB中，可以轻易容纳于CD-PRO2或DAC机箱中，解决过去管前级的空间与高度限制。
◇装机超简单，零件数量极少，只要搭配T20即可动作。（T20为本套件标准配备）
◇内建稳压设计，并辅以FET恒流源设计，提供最佳的稳压效能。

◇内建输出延迟保护功能，彻底免除开机脉冲的困扰。
◇5670/2C51真空管采阴极随耦器组态，并透过FET恒流源技术强化稳定工作点。
◇灯丝电源采稳压设计，彻底排除杂讯。

◇价格合理，高整合度，适合作为初学者的第一款管前级。
◇全机采用发烧零组件，包括英国军规HOLCO电阻、瑞典RIFA电容、日本MUSE音响级电容与VISHAY1N5062顶级二极体。
◇以GE 5670/2C51军规管为套件标准配备。
◇本套件体积小巧，仅占用160MM*90MM的空间。

仿McIntosh C22 Deluxe真空管前级套件（双声道）
1680元

仿McIntosh C22 Deluxe真空管前级套件

若提及真空管前级设计中的经典之作，毫无疑问的，McIntosh C22真空管前级绝对是名列前茅的经典之作，也是玩家不可或缺的超级铭机，此次在规划DZ完整保留原厂设计，并搭配真空管稳压与发烧主被动元件，完全呈现经典真空管前级的迷人风味！

自从去年初推出仿McIntosh C22真空管前级后至今也已一年半的时间，造成短短数周内一销而空的情形，造成许多网友的遗憾！在经过漫长的时间后，DZ决定再次供应全面升级的新版C22 Deluxe真空管前级套件，PCB厚度2MM，铜箔厚度高达2oz！而此次除了随套件搭配T60环形变压器之外，并将输出延时保护模组列为标准配备，同时放大电路使用的真空管升级为Tungsol 12AX7真空管，搭配BHC滤波电容或全HOLCO电阻一次满足网友们的发烧梦想。
本套件采单一PCB双声道设计，并包含T60变压器与『输出延时保护模组』套件。售完为止。有库存，可立即出货。
组装说明：http://www.diyzone.net/article.php?sid=1028

6SN7真空管前级套件
398元

注意：本套件包含T30变压器，内建稳压电源机制，为ALL-IN-ONE的双声道设计。
『简单就是好』对于喜爱音响DIY的DIYER来说，也是经常能引发共鸣的一句话。因为，简单的电路代表着精简的用料与轻松的制作，即使是DIY新手也能轻松组装，但声音表现的优异却往往连老手听了也会喜出望外——DZ最新推出的6SN7真空管前级就是一部这样的套件，即使把蓝色端子台也算进去，主电路板上全部的主被动元件加起来总数量也只有41个！你实在很难找到比这个架构还精简的前级了，轻轻松松就能焊接组装完成，聆听动听美好的音乐。
6SN7真空管前级每声道各使用一支6SN7双三极管作为主要放大元件，放大电路架构为SRPP（SERIES RESISTANCE PUSH-PULL，串接阻抗推挽放大），架构简单、工作线性、失真极低、增益（放大倍数）很大、频率响应很优异是最大的特色，而除了简洁有力的电路架构之外，在零件用料方面也力求素质优良，电阻方面大量采用DALE RN60D军规电阻，滤波电容方面则以RIFA PHE536高档滤波电容作为良好电源的基础，交连电容方面更采用各大厂牌高档机种惯用的RIFA PHE450 4.7uF电容以确保音质表现。
在组装使用的灵活度上，除了使用内置的整流滤波电路供应电源之外，此次特别保留跳线孔位让玩家们可以自行加装格式稳压，真空管灯丝电源部分也可以透过组装的技巧改成直流供电或甚至是更发烧的恒流源供电；使得玩家们可以在弹性规划良好的架构下轻松组装出各种自我风格的真空管前级！

GROUNDED GRID真空管前级套件
680元
GROUNDED GRID真空管前级套件简称GG前级，原电路出自Transcendent Sound,设计者为大名鼎鼎的Bruce Rozenblit。Bruce在真空管设计上拥有极为高深的功力，擅长以简洁的电路营造出独具一格的效果，是欧美少数横跨DIY与Hi－End圈的大师级人物，所推出的产品，受到美国主流音响媒体的好评！
图1：
GG前级的栅极接地结构，其实是由串叠架构演变过来。串叠架构早在50年前已经被应用于高频电路中，但却被许多管机设计者遗忘。串叠架构拥有频宽极之宽阔，失真少，增益高和非常线性，简直是所有工程师梦寐以求的东西，往往世界是相对的，这电路有两个主要的难题要考考工程师怎样解决：第一是输入阻抗偏低，第二是它有很高的PSRR，因此必须透过设计技巧解决这两个问题。
详情请参见http://www.diyzone.net/article.php?sid=586
当然，拜Bruce多年设计功力，GG前级套件早已彻底克服这些难题。它不但不容易过荷而且还相当宁静。也因此GG前级在欧美与港台两地，获得高度的评价。
本套件包含两个声道（单片PCB规划两个声道）、内建稳压，并随套件附赠T30电源变压器一只，装机简易，一律采用发烧零组件，包括英国HOLCO军规电阻、RIFA电容、LINEAR TECHNOLOGY LT1085CT超级稳压IC，架构简洁，性能极为优异。
GROUNDED GRID前级绝对不会对音乐本质进行渲染，100％的忠实演绎，非常自然，并拥有高度的准确和分析力。
图2：

Marantz 7C真空管前级套件
968元
毫无疑问的，Marantz 7C真空管前级是经典中的经典，玩家不可或缺的超级铭机，我们反复思考多年，要如可重现这款传说中的优质设计？要如何在原有的设计中获得有效的提升，却又不失其根本的韵味？
为求效能的最佳化，本机输出交连电容采用特别适合于管机的WIMA MKP10系列2.2uF/100V、英国BHC电解电容、军规HOLCO电阻与TUNG-SOL 12AX7，音质宁静清澈，韵味十足。
历经超过十个样品版本的变化，【DIY ZONE】决定完整保留原厂设计架构，并采用Walt Jung在美国Audio Amateur杂志上的设定参考，纳入超高速精密稳压与发烧主被动元件，将这款顶级真空管前级套件彻底发挥到极致，无可挑剔！
本套件才单一PCB双声道设计，并包含T30电源变压器与『延迟输出模组』套件。
有库存，可立即出货。

图说：从本套件开始，【DIY ZONE】导入英国BHC高压滤波电容（黑底金字），不仅主客观性能获得欧美Hi－End大厂肯定，整体质感亦佳，让【DIY ZONE】的套件用料再次升级，达到前所未有的境界！

图说：为了重现Marantz 7C真空管前级的韵味，【DIY ZONE】特别引进WIMA MKP10系列2.2uF/250V交连电容，提供网友听觉上更大的满足！

6L6 SE单端管机套件（双声道）
898元
☆★6L6 SE单端管机套件★☆为双声道规划，包含PCB与相关主被动元件、T180电源变压器与E10输出变压器，内建整流滤波电路，只要完成PCB组装与简单的变压器接驳连线，就可以轻易完成一套性能优异的真空管机，虽然输出功率不到10W，但驱动能力强大，能推出极有韵味的声响！
为追求最佳的系统稳定性与音质表现，本套件采用ELECTRO-HARMONIX 6L6EH与12AX7EH真空管，军规主被动元件为标准配备，堪称是极为超值的管机选择。

POOGE3全推挽晶体前级（单声道）
238元
POOGE3全推挽晶体前级以Richard Marsh大师早年在Audio Amateur杂志发表的全推挽晶体前级为电路蓝本，在电路上力求原汁原味展现经典电路的迷人风采，同时导入全晶体精密配对理念，将全机放大电路上的电晶体以精密曲线扫描仪逐一配对，确保几近完全一致的电晶体特性，同时以厚度2MM以及2oz铜箔的电路板做为优异基础，搭配DALE军规RN60D电阻、瑞典RIFA交连电容...等发烧零件，完美呈现POOGE3全推挽晶体前级的细腻质感。
为追求更进一步的发烧境界，更考虑到晶体配对的实用性，DZ此次舍弃传统的电表配对方法，改采用成本极高的曲线扫描仪将每颗晶体一一扫描出其特性曲线后再进行筛选与配对，并且为了大量配对而量身打造出特制循环扫描配对平台，可依各种不同电路需求进行特定多种参数配对，可依不同电路量身订做出完美配对晶体。
POOGE3全推挽晶体前级采用迥然不同于常见的差动输入架构的推挽式输入电路架构，相较于差动输入电路，推挽式输入电路拥有如同真空管般的高输入动态范围，使得在音色上可跳脱于一般晶体后级长与人稍嫌冷硬的音色，同时也拥有优异的回转率，使其整体表现既动人又如同真空管机般温润动人。
在追求极致的考量之下，此次采用单声道规划，让每一声道的电路完全独立，也保留了更多的弹性。玩家们除了可利用两套POOGE3前级规划成两声道后级之外，也可使用四套POOGE3前级架构成更发烧的全平衡前级系统，甚至可规划成多声道影音前级，或又搭配直流伺服器（DC-SERVO）来享用纯DC架构的前级风味。

LS844串叠FET前级（单声道）
208元
本套件以STAX高阶Hi-End前级为蓝本，原售价高达数千美金！在DZ的巧手规划下，每声道使用两只铁壳军规LS844超精密配对孪生FET与DALE RN60D军规电阻、RIFA 4.7uF/400V交连电容，用料更腾原厂机，性能无庸置疑！

DIY玩家可选择装配为RIAA唱头放大器或前级十倍放大器，套件内已经包含所需主被动零件，无须另行加购其他元件。此外，本机并内建输出中点微调机制，玩家可以透过VR精密微调电路平衡与输出中点值，确保动作的最佳化。

若玩家想以电表自行精密配对FET是相当困难的事，此款前级采用LINEAR SYSTEMS的LS844，LS844为N通道DUAL FET，出厂前即由LINEAR SYSTEMS公司进行精密曲线扫描配对，互导误差仅0.6％，超高耐压60V，超低杂音3nV √Hz，超低飘移 <5 μV/℃，承受功率达400mW  @125℃，TO71铁壳军规包装，镀金接脚。利用这个性能优异的零件拿来建构自己心目中的超级放大器是最适合不过的，或许要价不斐，但是绝对值回票价。一口气采用2枚LS844做为此款串叠差动前级的放大元件，用料超猛，令人狂咽口水……
军规铁壳LS844堪称是目前可以取得的顶级孪生FET，无论是匹配性与低失真，均为一时之选。而LS844串叠FET前级更辅以STAX原厂高频宽、高线性的串叠CASCODE架构设计，将此孪生FET的优异本质彻底发挥。第一流的主被动元件搭配技术极致的电路架构，DIY玩家千万不容错过的精彩作品！

DIAMOND BUFFER晶体缓冲前级（单声道零件包）
45元

注意：本产品选项不含PCB。

DIAMOND BUFFER晶体缓冲前级由mtlin12所规划，拥有电路简洁、高频宽与输出能力超强的特性，并可轻易驱动耳机！

DIAMOND BUFFER晶体缓冲前级（单声道完整套件）
60元

注意：本产品选项为单声道完整套件，包含PCB。

DIAMOND BUFFER晶体缓冲前级由mtlin12所规划，拥有电路简洁、高频宽与输出能力超强的特性，并可轻易驱动耳机！

OP-PRE MK3前级套件
498元
超强的弹性并不意味高装机难度，透过大量的模组化，本機內建東京光音音量控制VR，只要搭配DZ任何一款前級穩壓（如SPEEDO高速併聯穩壓、MOSPWR穩壓......等）即可完成組裝動作。同時滿足資深玩家與初學玩家的多樣化需求。本套件仍保有装机简易的特性，几个特点如下：
1、全面模组化，加装DC SERVO时，只要锁螺丝就好，完全免去繁琐的配线程序。（单声道DC SERVO直流伺服模组为选购配备，同步供应中！）
2、输出端改用BUF634，大电流输出，超低输出阻抗，可作为前级/耳机两用机，无须修改电路设定。（担任耳机放大器时，建议搭配DC SERVO使用，充分延伸极低频！）

3、第二级OP放大采A类偏流设计，FET堆叠式恒流，偏流精密可调。
4、加装DC SERVO时（选购），可透过指拨开关选择回授点为第一级放大OP或第二级放大OP。
5、BUF634偏流（频宽）五段可调，同样可透过指拨开关轻易设定，感受音色变化。
6、内建东京光音音量控制VR，装机超简易！

7、输出交连电容采用RIFA PEH450系列6.8uF/250V。
8、全机均采用发烧级元件，军规DALE电阻、音响级MUSE电容。
本套件仅需搭配稳压即可动作。

图说：透过模组化结构搭载DC SERVO直流伺服模组（单声道版，同步供应中），加装DC SERVO时，仅需锁定螺丝，完全避免复杂的焊接配线。
欢迎通过留言簿或者阿里旺旺与我们联系，谢谢！
相关组装说明，可参考http://www.diyzone.net（请把网址复制至地址栏搜索）

缓冲开机模组
208元
相信DIY玩家都会有一个共同的经验：随着电源供应系统功率与滤波电容容量的提升，虽然可以为音质带来明显的助益，但却得同时面对开机脉冲逐增的困扰！每当开机瞬间，喇叭上传来的『碰』冲击声总是令人不快！
虽然喇叭保护器的延迟功能可以解决这个困扰，但却无法避免开机瞬间对于扩大机零件的冲击与伤害，为了确保扩大机在每一次开关机的平滑流畅，『缓冲开机模组』是不可或缺的关键配件，透过『缓冲开机模组』，可以透过CL60与延迟分段导通技术，使得开机流程更为平和、畅顺。
对高功率扩大机来说，缓冲开机模组有其存在的必要性，强烈推荐给读者！



图说：缓冲开机模组，内建T20变压器，并采用CL60为核心缓冲抑制。此外，装机者并可透过指拨开关设定缓冲时间长短，弹性极高！
